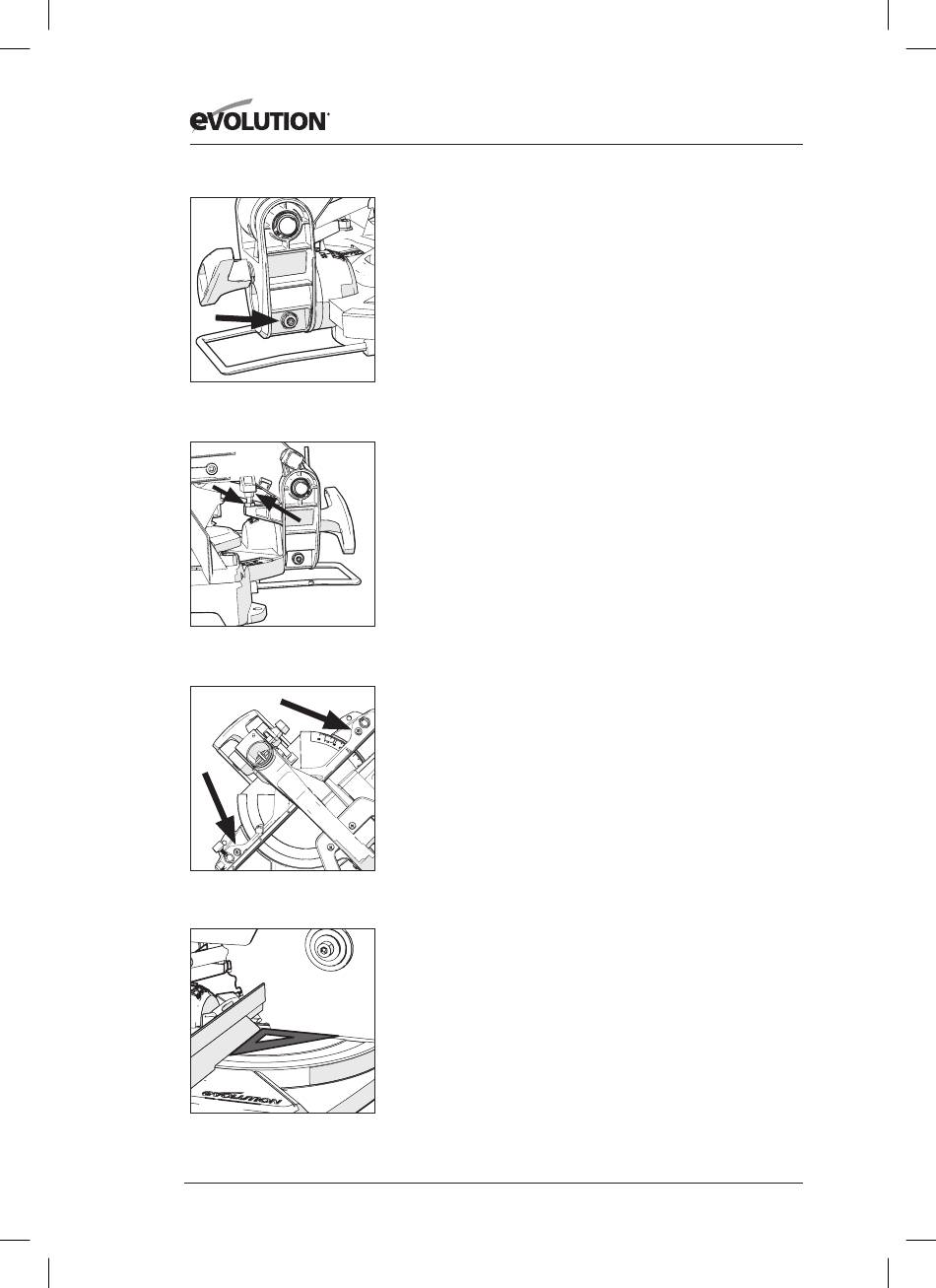

Fig. 11
A
B
Fig. 12A + 12B
Fig. 13
Fig. 14
Ajuste del tope del bisel de 45°
• Afloje el mango de bloqueo del bisel e incline la cabeza de
corte completamente hacia la izquierda hasta que se apoye
en el tope de 45°.
• Use una escuadra (evitando las puntas de CT de los dientes
de la hoja) y compruebe que la hoja está a 45° respecto a la
mesa.
• Si la hoja de la sierra no está alineada de forma exacta, es
necesario ajustarla.
• Devuelva la cabeza de corte a su posición vertical.
• Afloje la contratuerca en el tornillo de ajuste del bisel de
45° con una llave de 10 mm y una llave Allen de 3 mm (no
suministrada).
• Use una llave Allen para ajustar el tornillo de ajuste hacia
dentro o fuera según se requiera (Fig. 11).
• Incline la cabeza de corte al ajuste de 45° y vuelva a
comprobar la alineación con la escuadra.
• Repita los pasos anteriores hasta que se logre la alineación
angular correcta.
• Apriete la contratuerca del tornillo de ajuste una vez se haya
logrado el alineamiento.
RECORRIDO DE LA CABEZA DE CORTE
Ajuste del recorrido descendente de la cabeza de corte
Para evitar que la hoja entre en contacto con cualquier parte
de la base metálica de la máquina, se puede ajustar el recorrido
descendente de la cabeza de corte. Baje la cabeza de corte
y compruebe si hay contacto de la hoja con la base de la
máquina.
Si fuera necesario ajustar el recorrido descendente de la cabeza
de corte:
• Afloje la contratuerca en el tornillo de tope del recorrido
descendente con una llave de 10 mm (no suministrada) (Fig.
12A).
• Gire el tornillo de ajuste (Fig. 12B) hacia fuera (en sentido
antihorario) con una llave Allen de 5 mm (no suministrada)
para disminuir el recorrido descendente de la cabeza de
corte.
• Gire el tornillo de ajuste hacia dentro (en sentido horario)
para aumentar el recorrido descendente de la cabeza de
corte.
• Apriete la contratuerca del tornillo de ajuste cuando se haya
logrado un recorrido descendente satisfactorio de la cabeza
de corte.
ALINEAMIENTO DE LA GUÍA
La guía se debe alinear a 90° (perpendicular) respecto a una
hoja instalada correctamente. La mesa giratoria debe estar
ajustada a un ángulo de inglete de 0°.
Nota: la guía está fijada a la base de la máquina con dos
tornillos hexagonales de cabeza hueca colocados en cualquier
extremo de la guía en las ranuras alargadas (Fig. 13).
• Asegúrese de que la cabeza de corte esté en posición
bloqueada, con el gancho de cerrojo completamente
encajado en su cavidad (Fig. 16).
