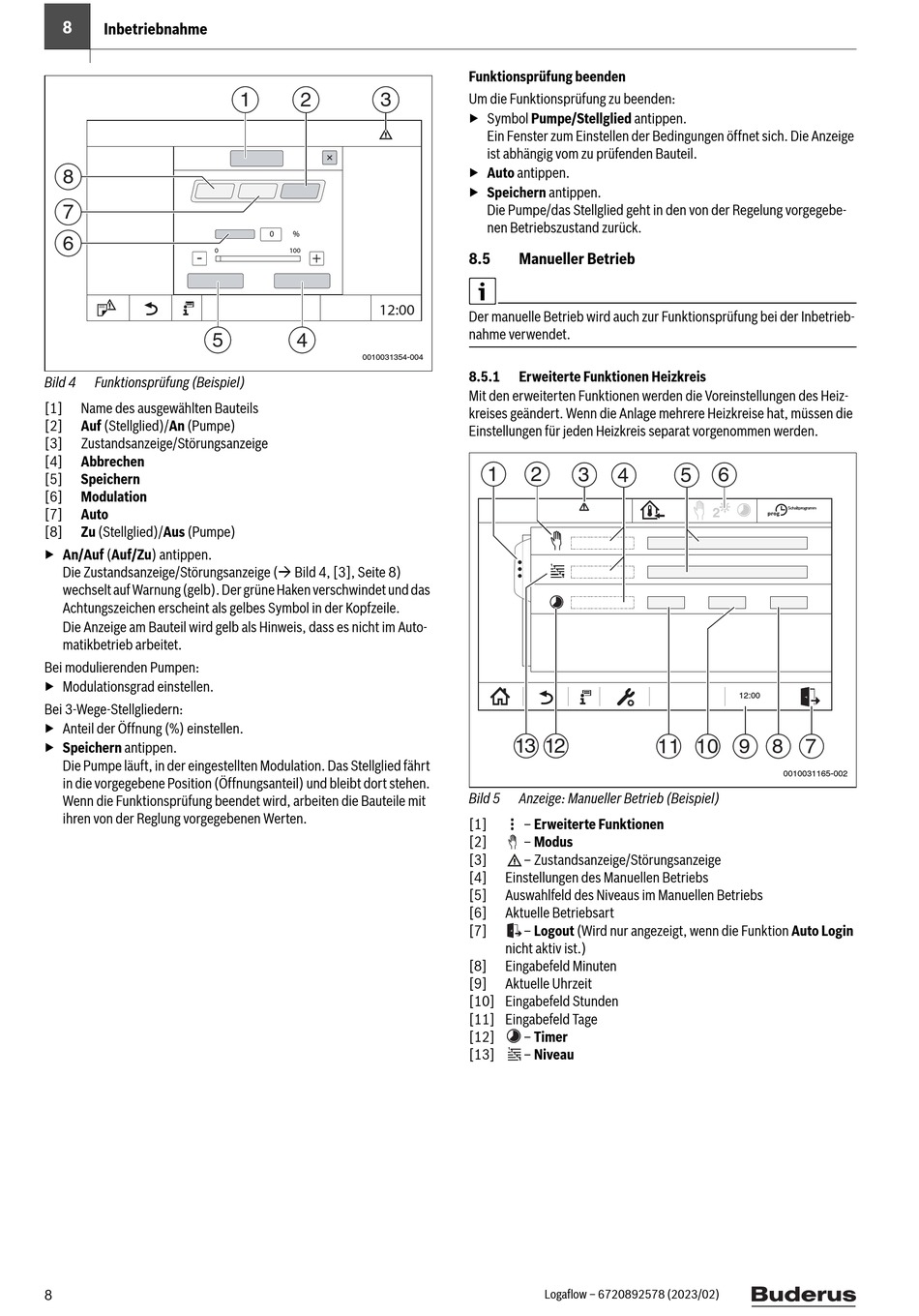

Buderus Logaflow HSM plus HU Serviceanleitung Für Die Fachkraft Seite 8

8
Inbetriebnahme
8
7
6
0
-
5
Bild 4 Funktionsprüfung (Beispiel)
[1] Name des ausgewählten Bauteils
[2] Auf (Stellglied)/An (Pumpe)
[3] Zustandsanzeige/Störungsanzeige
[4] Abbrechen
[5] Speichern
[6] Modulation
[7] Auto
[8] Zu (Stellglied)/Aus (Pumpe)
▶ An/Auf (Auf/Zu) antippen.
Die Zustandsanzeige/Störungsanzeige ( Bild 4, [3], Seite 8)
wechselt auf Warnung (gelb). Der grüne Haken verschwindet und das
Achtungszeichen erscheint als gelbes Symbol in der Kopfzeile.
Die Anzeige am Bauteil wird gelb als Hinweis, dass es nicht im Auto-
matikbetrieb arbeitet.
Bei modulierenden Pumpen:
▶ Modulationsgrad einstellen.
Bei 3-Wege-Stellgliedern:
▶ Anteil der Öffnung (%) einstellen.
▶ Speichern antippen.
Die Pumpe läuft, in der eingestellten Modulation. Das Stellglied fährt
in die vorgegebene Position (Öffnungsanteil) und bleibt dort stehen.
Wenn die Funktionsprüfung beendet wird, arbeiten die Bauteile mit
ihren von der Reglung vorgegebenen Werten.
8
1 2 3
0 %
100
+
12:00
4
0010031354-004
Funktionsprüfung beenden
Um die Funktionsprüfung zu beenden:
▶ Symbol Pumpe/Stellglied antippen.
Ein Fenster zum Einstellen der Bedingungen öffnet sich. Die Anzeige
ist abhängig vom zu prüfenden Bauteil.
▶ Auto antippen.
▶ Speichern antippen.
Die Pumpe/das Stellglied geht in den von der Regelung vorgegebe-
nen Betriebszustand zurück.
8.5 Manueller Betrieb
Der manuelle Betrieb wird auch zur Funktionsprüfung bei der Inbetrieb-
nahme verwendet.
8.5.1 Erweiterte Funktionen Heizkreis
Mit den erweiterten Funktionen werden die Voreinstellungen des Heiz-
kreises geändert. Wenn die Anlage mehrere Heizkreise hat, müssen die
Einstellungen für jeden Heizkreis separat vorgenommen werden.
1 2
3
4
1
2
3
4
5
13 12
Bild 5 Anzeige: Manueller Betrieb (Beispiel)
[1] – Erweiterte Funktionen
[2] – Modus
[3] – Zustandsanzeige/Störungsanzeige
[4] Einstellungen des Manuellen Betriebs
[5] Auswahlfeld des Niveaus im Manuellen Betriebs
[6] Aktuelle Betriebsart
[7] – Logout (Wird nur angezeigt, wenn die Funktion Auto Login
nicht aktiv ist.)
[8] Eingabefeld Minuten
[9] Aktuelle Uhrzeit
[10] Eingabefeld Stunden
[11] Eingabefeld Tage
[12] – Timer
1
[13] – Niveau
2
3
4
5
Logaflow – 6720892578 (2023/02)
6
5
Schaltprogramm
2
12:00
11 10 9 8 7
0010031165-002
