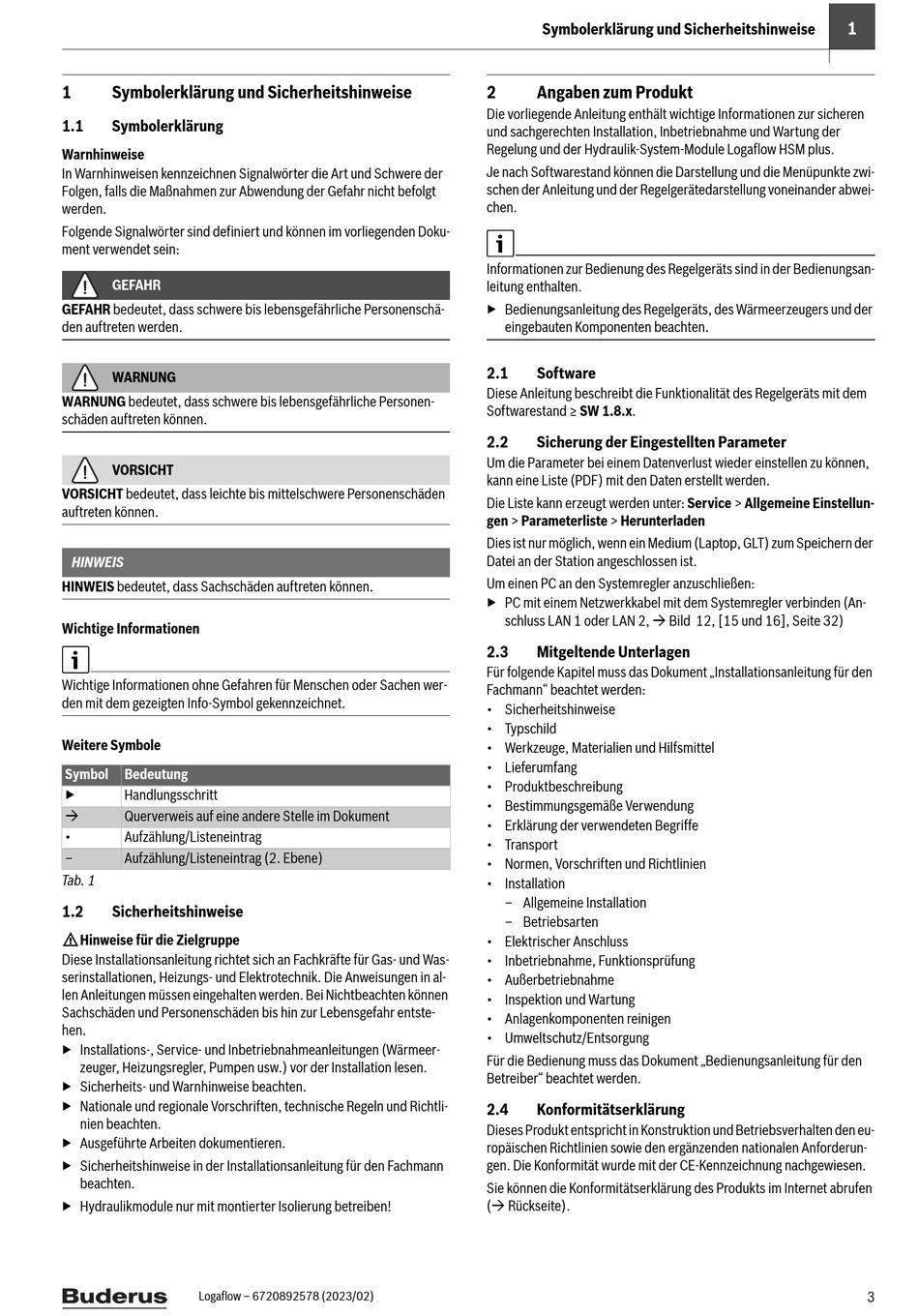

Buderus Logaflow HSM plus HU Serviceanleitung Für Die Fachkraft Seite 3

Hydraulik systeme
Vorschau ausblenden Andere Handbücher für Logaflow HSM plus HU:

Werbung

1
Symbolerklärung und Sicherheitshinweise
1.1
Symbolerklärung
Warnhinweise
In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der
Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt
werden.
Folgende Signalwörter sind definiert und können im vorliegenden Doku-
ment verwendet sein:
GEFAHR
GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschä-
den auftreten werden.
WARNUNG
WARNUNG bedeutet, dass schwere bis lebensgefährliche Personen-
schäden auftreten können.
VORSICHT
VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden
auftreten können.
HINWEIS
HINWEIS bedeutet, dass Sachschäden auftreten können.
Wichtige Informationen
Wichtige Informationen ohne Gefahren für Menschen oder Sachen wer-
den mit dem gezeigten Info-Symbol gekennzeichnet.
Weitere Symbole
Symbol
Bedeutung
Handlungsschritt
Querverweis auf eine andere Stelle im Dokument
Aufzählung/Listeneintrag
Aufzählung/Listeneintrag (2. Ebene)
Tab. 1
1.2
Sicherheitshinweise
HHinweise für die Zielgruppe
Diese Installationsanleitung richtet sich an Fachkräfte für Gas- und Was-
serinstallationen, Heizungs- und Elektrotechnik. Die Anweisungen in al-
len Anleitungen müssen eingehalten werden. Bei Nichtbeachten können
Sachschäden und Personenschäden bis hin zur Lebensgefahr entste-
hen.
▶ Installations-, Service- und Inbetriebnahmeanleitungen (Wärmeer-
zeuger, Heizungsregler, Pumpen usw.) vor der Installation lesen.
▶ Sicherheits- und Warnhinweise beachten.
▶ Nationale und regionale Vorschriften, technische Regeln und Richtli-
nien beachten.
▶ Ausgeführte Arbeiten dokumentieren.
▶ Sicherheitshinweise in der Installationsanleitung für den Fachmann
beachten.
▶ Hydraulikmodule nur mit montierter Isolierung betreiben!
Logaflow – 6720892578 (2023/02)
Symbolerklärung und Sicherheitshinweise
2
Angaben zum Produkt
Die vorliegende Anleitung enthält wichtige Informationen zur sicheren
und sachgerechten Installation, Inbetriebnahme und Wartung der
Regelung und der Hydraulik-System-Module Logaflow HSM plus.
Je nach Softwarestand können die Darstellung und die Menüpunkte zwi-
schen der Anleitung und der Regelgerätedarstellung voneinander abwei-
chen.
Informationen zur Bedienung des Regelgeräts sind in der Bedienungsan-
leitung enthalten.
▶ Bedienungsanleitung des Regelgeräts, des Wärmeerzeugers und der
eingebauten Komponenten beachten.
2.1
Software
Diese Anleitung beschreibt die Funktionalität des Regelgeräts mit dem
Softwarestand ≥ SW 1.8.x.
2.2
Sicherung der Eingestellten Parameter
Um die Parameter bei einem Datenverlust wieder einstellen zu können,
kann eine Liste (PDF) mit den Daten erstellt werden.
Die Liste kann erzeugt werden unter: Service > Allgemeine Einstellun-
gen > Parameterliste > Herunterladen
Dies ist nur möglich, wenn ein Medium (Laptop, GLT) zum Speichern der
Datei an der Station angeschlossen ist.
Um einen PC an den Systemregler anzuschließen:
▶ PC mit einem Netzwerkkabel mit dem Systemregler verbinden (An-
schluss LAN 1 oder LAN 2,  Bild 12, [15 und 16], Seite 32)
2.3
Mitgeltende Unterlagen
Für folgende Kapitel muss das Dokument „Installationsanleitung für den
Fachmann" beachtet werden:
• Sicherheitshinweise
• Typschild
• Werkzeuge, Materialien und Hilfsmittel
• Lieferumfang
• Produktbeschreibung
• Bestimmungsgemäße Verwendung
• Erklärung der verwendeten Begriffe
• Transport
• Normen, Vorschriften und Richtlinien
• Installation
– Allgemeine Installation
– Betriebsarten
• Elektrischer Anschluss
• Inbetriebnahme, Funktionsprüfung
• Außerbetriebnahme
• Inspektion und Wartung
• Anlagenkomponenten reinigen
• Umweltschutz/Entsorgung
Für die Bedienung muss das Dokument „Bedienungsanleitung für den
Betreiber" beachtet werden.
2.4
Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu-
ropäischen Richtlinien sowie den ergänzenden nationalen Anforderun-
gen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts im Internet abrufen
( Rückseite).
1
