Bauform, Maße
26
Konstruktiver Aufbau
Alle Angaben in mm (in). Die Bauform des Thermometers ist abhängig von der verwendeten Schutz-
rohrversion:
• Thermometer ohne Schutzrohr
• Durchmesser 6 mm (¹⁄₄ in)
• Durchmesser 9 mm (0,35 in)
• Durchmesser 12,7 mm (¹⁄₂ in)
• Schutzrohrausführung als T- und Eck-Stück nach DIN 11865 / ASME BPE zum Einschweißen
Diverse Abmessungen, wie z. B. Eintauchlänge U, sind variable Werte und daher in den folgen-
den Abmessungszeichnungen als Zeichnungsposition dargestellt.
Variable Abmessungen:
Position
Beschreibung
E
Halsrohrlänge, variabel je nach Konfiguration oder wahlweise vordefiniert für die Ausführung mit
iTHERM QuickNeck
IL
Einstecklänge Messeinsatz
L
Schutzrohrlänge (U+T)
B
Bodendicke Schutzrohr: vordefiniert, abhängig von der Schutzrohrversion (siehe auch in den jewei-
ligen Tabellenangaben)
T
Länge Schutzrohrschaft: variabel bzw. vordefiniert, abhängig von der Schutzrohrversion (siehe
auch in den jeweiligen Tabellenangaben)
U
Eintauchlänge: variabel, je nach Konfiguration
X
Variable zur Berechnung der Einstecklänge Messeinsatz, abhänging von unterschiedlichen Ein-
schraublängen im Anschlusskopfgewinde M24x1,5 oder NPT ½", siehe Längenberechnung Mess-
einsatz (IL) → 37
1
X
E
11

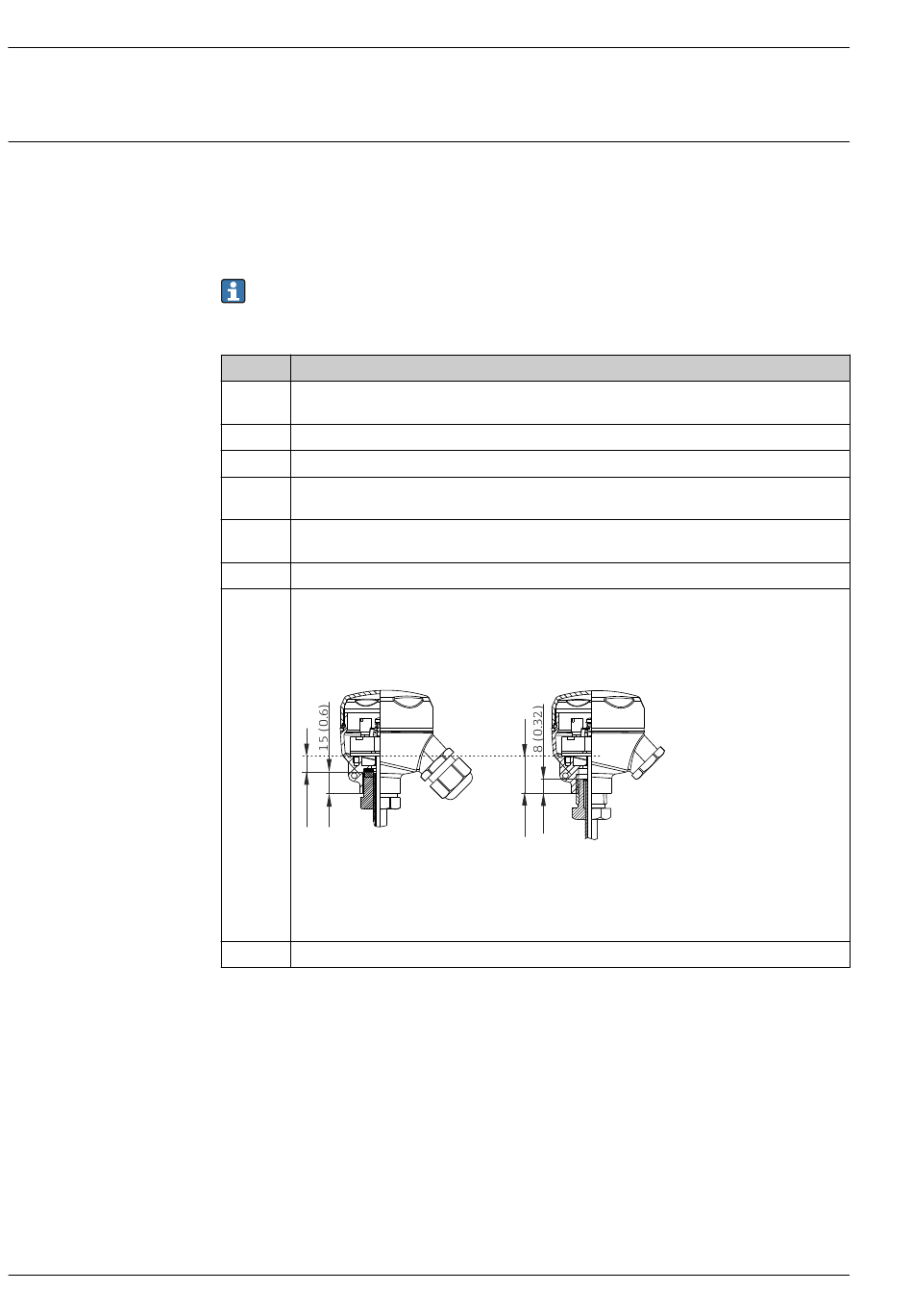

Unterschiedliche Einschraublängen im Anschlusskopfgewinde für M24x1,5 und NPT ½"
1
Gewinde M24x1,5: X = 11 mm (0,43 in), Mat.: 1.4305 (Verschraubung)
2
Gewinde NPT ½": X = 26 mm (1,02 in) bzw. mit Anschlusskopf TA30S = 31 mm (1,22 in),
Mat.: 1.4305 (Verschraubung)
ØID
Messeinsatzdurchmesser 6 mm (¹⁄₄ in) oder 3 mm (¹⁄₈ in)
M24x1.5
X
E
iTHERM ModuLine TM411
2
NPT ½"
Endress+Hauser
A0020889
