iTHERM ModuLine TM411
Endress+Hauser
A
1
2
3
7
4
9

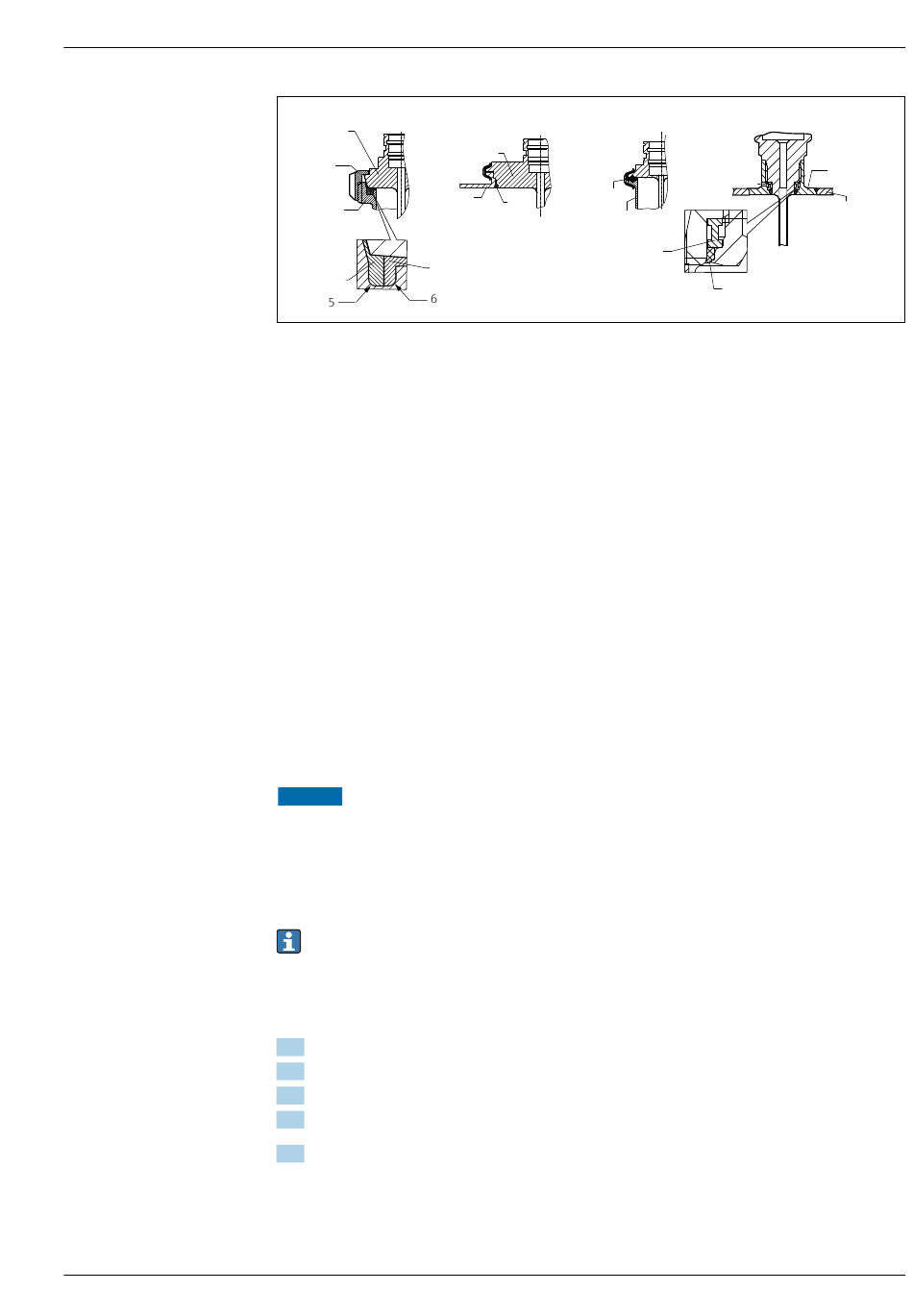

Detaillierte Einbauhinweise für eine hygienegerechte Installation (abhängig von der bestellten Ausfüh-
rung)
A
Milchrohrverschraubung nach DIN 11851, nur in Verbindung mit EHEDG-zertifiziertem und selbstzentrieren-
dem Dichtring
1
Sensor mit Milchrohrverschraubung
2
Nutüberwurfmutter
3
Gegenanschluss
4
Zentrierring
5
R0.4
6
R0.4
7
Dichtring
B
Varivent
®
– Prozessanschluss für VARINLINE
8
Sensor mit Varivent-Anschluss
9
Gegenanschluss
10
O-Ring
C
Clamp nach ISO 2852
11
Formdichtung
12
Gegenanschluss
D
Prozessanschluss Liquiphant-M G1", horizontaler Einbau
13
Einschweißadapter
14
Behälterwand
15
O-Ring
16
Druckring
HINWEIS
Im Fehlerfall eines Dichtrings (O-Ring) oder einer Dichtung müssen folgende Maßnahmen
durchgeführt werden:
‣
Das Thermometer muss ausgebaut werden.
‣
Das Gewinde und die O-Ringnut/Dichtfläche müssen gereinigt werden.
‣
Der Dichtring bzw. die Dichtung müssen ausgetauscht werden.
‣
CIP muss nach dem Einbau durchgeführt werden.
Die Gegenstücke für die Prozessanschlüsse sowie die Dichtungen oder Dichtringe sind nicht im
Lieferumfang des Thermometers enthalten. Liquiphant M-Einschweißadapter mit zugehörigen
Dichtungssätzen sind als Zubehör erhältlich. → 53.
Bei eingeschweißten Anschlüssen müssen die Schweißarbeiten auf der Prozessseite mit der erforder-
lichen Sorgfalt durchgeführt werden:
1.
Geeigneten Schweißwerkstoff verwenden.
2.
Bündig oder mit Schweißradius ≥ 3,2 mm (0,13 in) schweißen.
3.
Vertiefungen, Falten, Spalten vermeiden.
4.
Auf eine geschliffene und polierte Oberfläche, Ra ≤ 0,76 µm (30 µin), achten.
1.
Die Thermometer sind generell so einzubauen, dass ihre Reinigungsfähigkeit nicht beeinträch-
tigt wird (die Anforderungen nach 3-A Sanitary Standard müssen eingehalten werden).
B
8
9
11
10
12
®
-Gehäuse
C
D
16
15
13
14
A0040345
23
