Bedienung
Betriebsanleitung 867-M PREMIUM - 05.0 - 11/2020

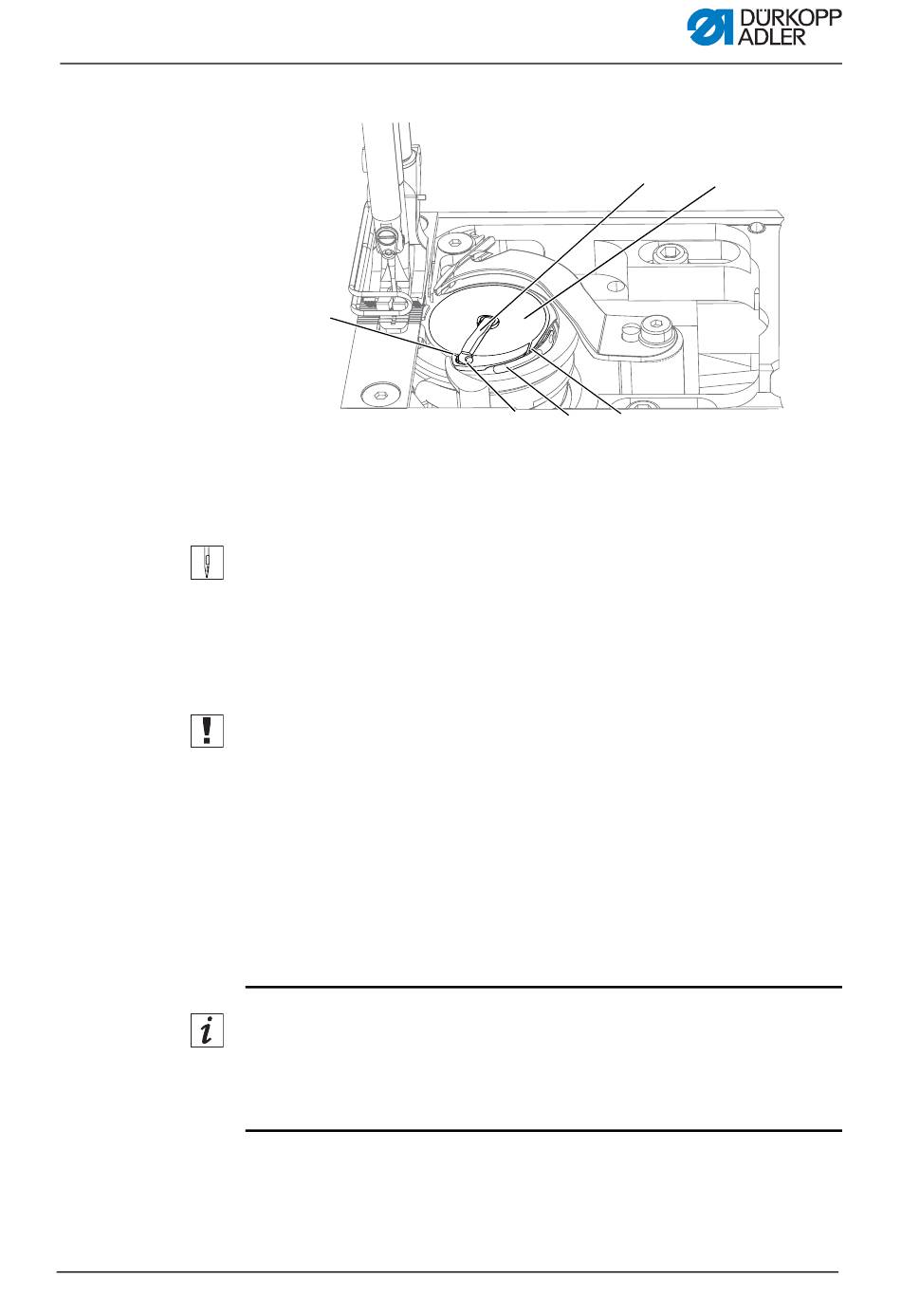

Abb. 19: Spule wechseln
①
(1) - Schlitz
(2) - Führung
(3) - Spannungsfeder
So wechseln Sie die Spule:
1. Spulengehäuse-Klappe (6) hochstellen.
2. Leere Spule herausnehmen.
3. Volle Spule einlegen:
Wichtig
Spule so einlegen, dass die Spule sich beim Fadenabzug entge-
gengesetzt zum Greifer bewegt.
4. Greiferfaden durch den Schlitz (4) im Spulengehäuse führen.
5. Greiferfaden unter die Spannungsfeder (3) ziehen.
6. Greiferfaden durch den Schlitz (1) führen und ca. 3 cm nach-
ziehen.
7. Spulengehäuse-Klappe (6) schließen.
Maschinen mit automatischem Restfaden-Wächter
Wenn der Greiferfaden gewechselt werden muss, leuchten die
LED-Anzeigelampen (7) am Maschinenarm. Die linke Leuchte ist
für den linken Greifer, die rechte Leuchte für den rechten Greifer.
⑥
② ③ ④
(4) - Schlitz
(5) - Spule
(6) - Spulengehäuse-Klappe
⑤
