Bedienung
Betriebsanleitung 867-M PREMIUM - 05.0 - 11/2020
Information
Um die Fäden mit Hilfe von Druckluft durch die
Schlauchführung (1) und (2) zu pusten, die Druckluftpistole zu-
sammen mit dem Ende der Fäden am oberen Ende der
Schlauchführungen (1) und (2) ansetzen. Einmal kurz den Abzug
drücken.
Rechten Nadelfaden an der Spannungsplatte einfädeln

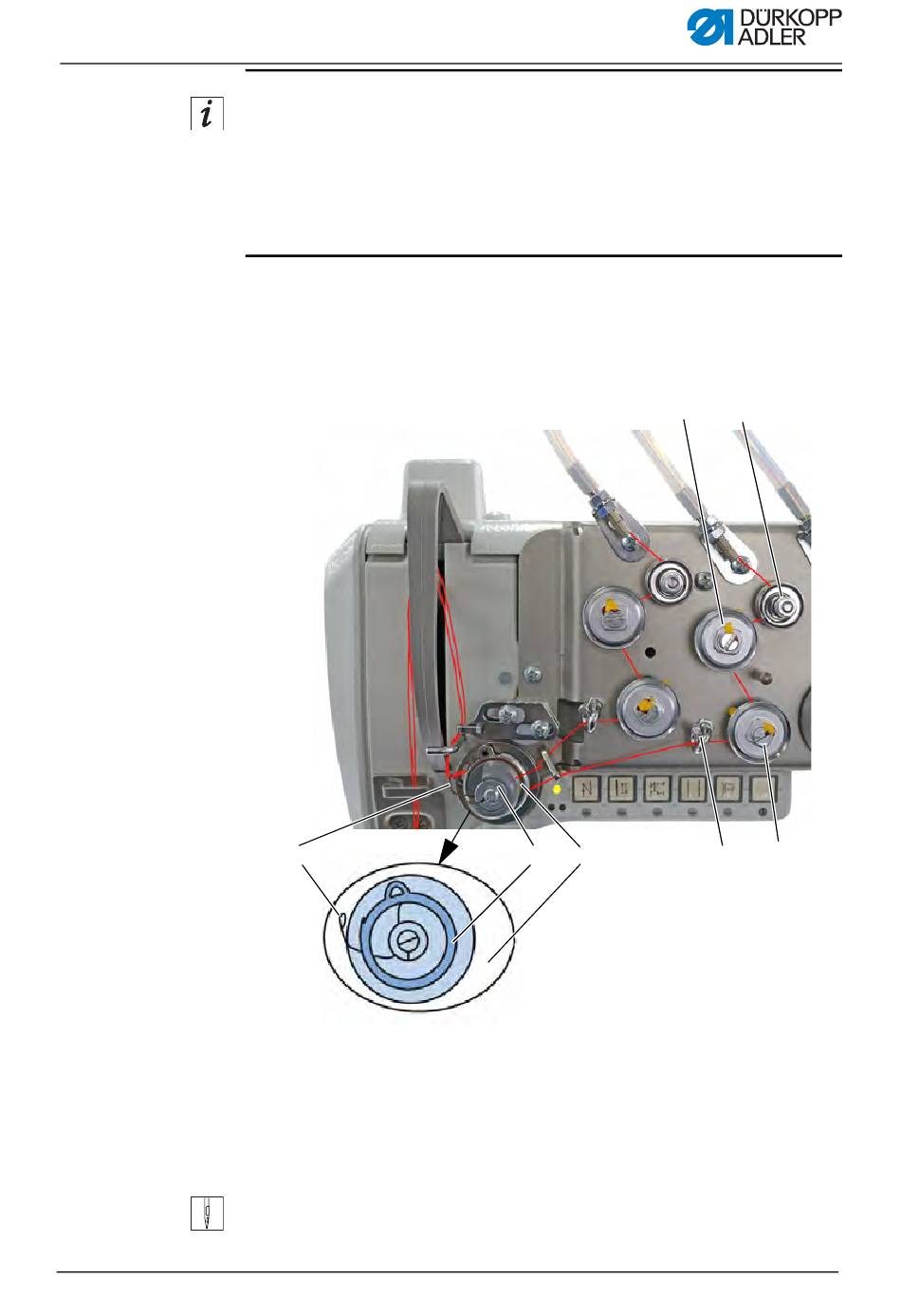

Abb. 11: Nadelfaden einfädeln (2-Nadel-Maschine) (2)
④
(4) - Federspitze
(5) - Fadenanzugsfeder
(6) - Anzugshebel
(7) - Fadenführung
(rechter Nadelfaden)
(8) - Spannung (rechter Nadelfaden)
5. Faden aus der rechten Schlauchführung (2) im Uhrzeigersinn
um die Vorspannung (9) führen.
⑩
⑤ ⑥
(9) - Vorspannung
(rechter Nadelfaden)
(10) - Spannung (rechter Nadelfaden)
⑨
⑦ ⑧
