198
8.3
Gestell montieren

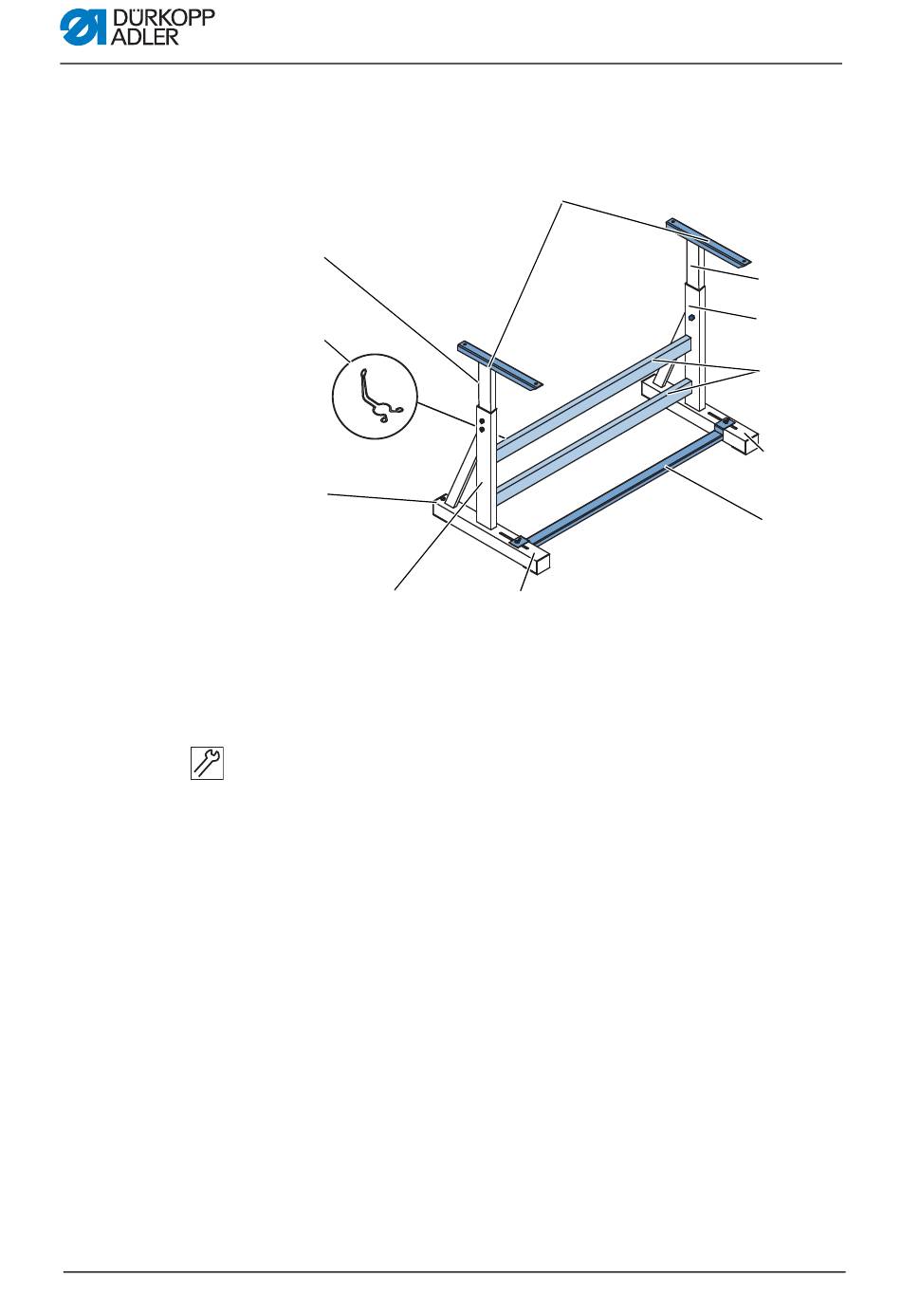

Abb. 86: Gestell montieren
(1) - Innenholm
(2) - Halter Ölkanne
(3) - Stellschraube
(4) - Gestellholm
So montieren Sie das Gestell:
1.
Querholm(e)* (7) an die Gestellholme (4) schrauben.
2.
Ölkannen-Halter (2) hinten an den oberen Querholm (7)
schrauben.
3.
Querstrebe (6) an die Fußstreben (5) schrauben.
4.
Innenholme (1) so einsetzen, dass das längere Ende des
Kopfteils (8) über dem längeren Ende der Fußstreben (5) ist.
5.
Innenholme (1) so festschrauben, dass beide Kopfteile (8) auf
gleicher Höhe sind.
6.
Wichtig: Stellschraube (3) so drehen, dass das Gestell
gleichmäßig auf dem Boden aufliegt.
* Gestellteile für Langarm-Maschinen haben 2 Querholme,
die anderen Gestellteile haben 1 Querholm.
Betriebsanleitung 867-M PREMIUM - 05.0 - 11/2020
(5) - Fußstrebe
(6) - Querstrebe
(7) - Querholm
(8) - Kopfteil Innenholm
Aufstellung
