Aufstellung
Betriebsanleitung 867-M PREMIUM - 05.0 - 11/2020

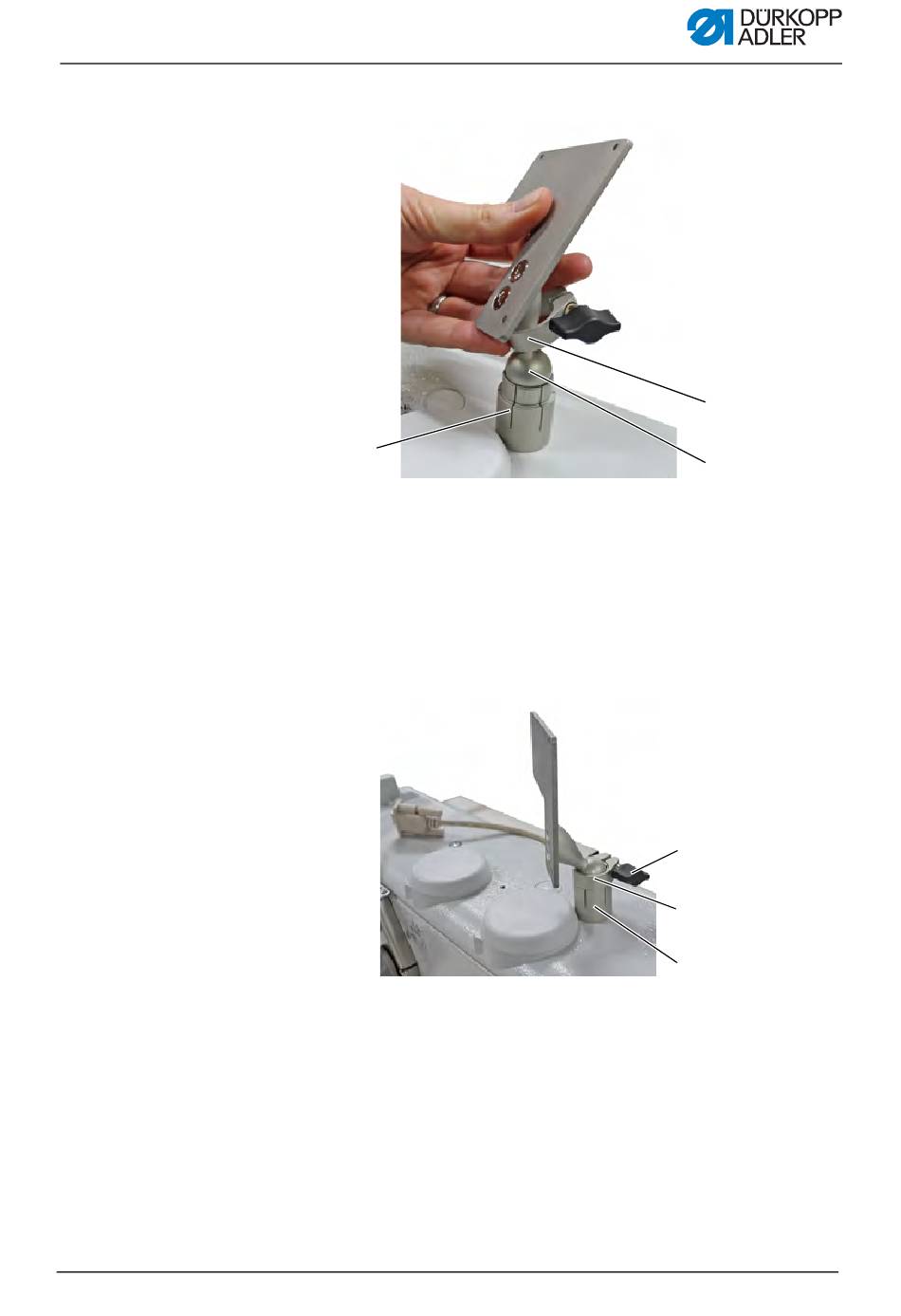

Abb. 96: Commander Basic/Pro montieren (3)
④
(3) - Kugelkopf
(4) - Kugelfassung
4. Schelle (7) über den Kugelkopf (3) streifen.
5. Kugelkopf (3) leicht taumelnd in die Kugelfassung (4) drü-
cken.
Abb. 97: Commander Basic/Pro montieren (4)
(4) - Kugelfassung
(7) - Schelle
6. Schelle (7) auf Kugelfassung (4) schieben.
7. Flügelschraube (8) festschrauben.
⑦
③
(7) - Schelle
⑧
⑦
④
(8) - Flügelschraube
