2. Faden von hinten nach vorne durch die Fadenführung (2) am
Abwickelarm fädeln.
3. Faden mit Hilfe von Druckluft durch die Schlauchführung (1)
fädeln.
Information
Um den Faden mit Hilfe von Druckluft durch die
Schlauchführung (1) zu pusten, die Druckluftpistole zusammen
mit dem Ende des Fadens am oberen Ende der
Schlauchführung (1) ansetzen. Einmal kurz den Abzug drücken.

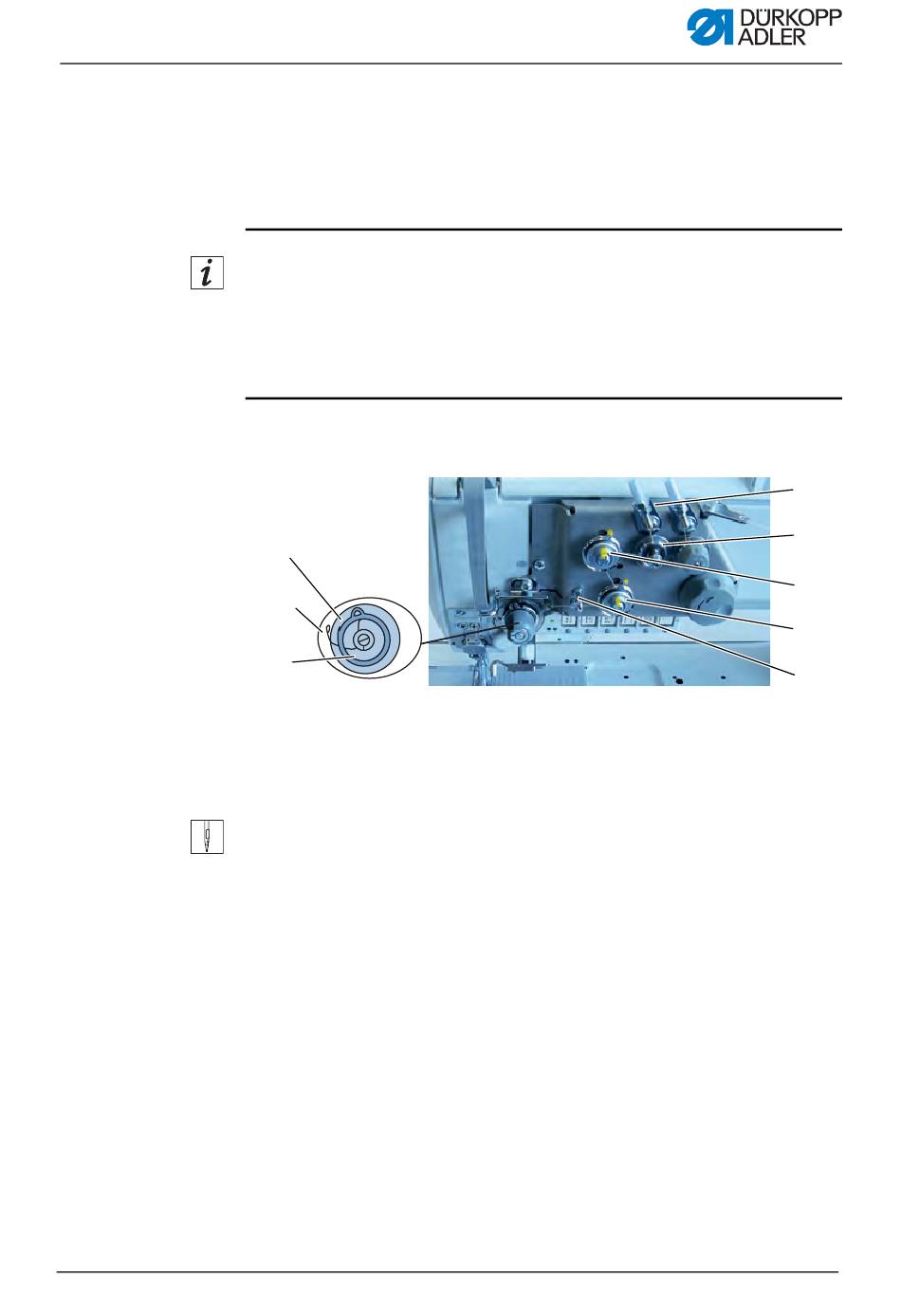

Abb. 7: Nadelfaden einfädeln (1-Nadel-Maschine) (2)
③
④
⑤
(3) - Anzugshebel
(4) - Federspitze
(5) - Fadenanzugsfeder
(6) - Fadenführung
4. Faden aus der Schlauchführung (10) im Uhrzeigersinn um
die Vorspannung (9) führen.
5. Faden gegen den Uhrzeigersinn um die Spannung 1 (8) füh-
ren.
6. Faden im Uhrzeigersinn um die Spannung 2 (7) führen.
7. Faden unter der Fadenführung (6) zur Fadenanzugsfeder (5)
führen.
8. Mit dem Faden den Anzugshebel (3) anheben.
9. Faden unter die Federspitze (4) ziehen.
(7) - Spannung 2
(8) - Spannung 1
(9) - Vorspannung
(10) - Schlauchführung
⑩
⑨
⑧
⑦
⑥
