8.5 Tischplatte
Sicherstellen, dass die Tischplatte die notwendige Tragfähigkeit
und Festigkeit aufweist. Wenn Sie die Tischplatte selbst erstellen,
nehmen Sie die Skizze aus dem Anhang ( S. 253) als Vorgabe
für die Bemaßungen.
8.5.1 Tischplatte komplettieren
Die Tischplatte gehört zum optionalen Lieferumfang. Zur eigenen
Erstellung einer Tischplatte finden Sie Zeichnungen im
Anhang ( S. 253).

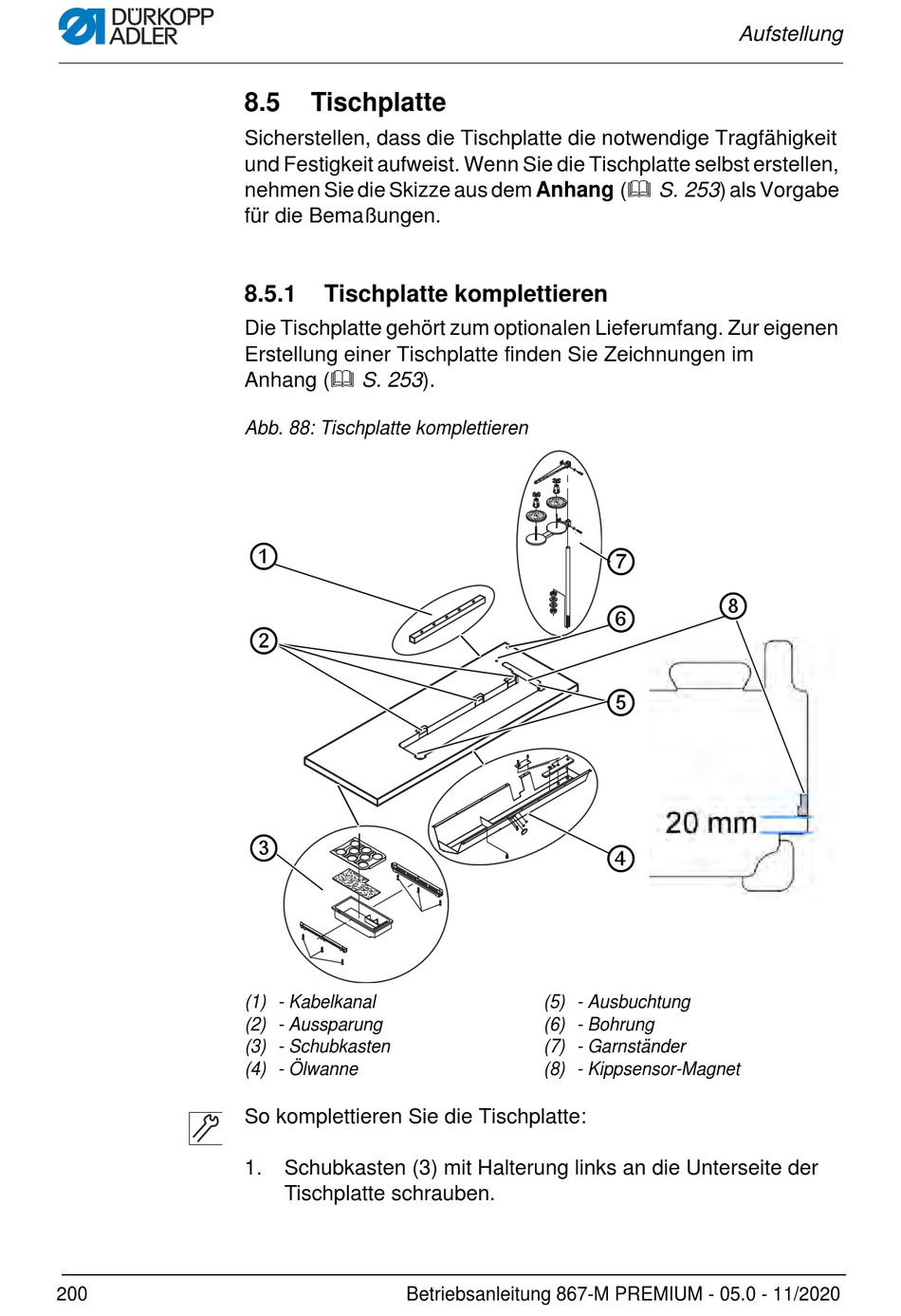

Abb. 88: Tischplatte komplettieren
①
②
③
(1) - Kabelkanal
(2) - Aussparung
(3) - Schubkasten
(4) - Ölwanne
So komplettieren Sie die Tischplatte:
1. Schubkasten (3) mit Halterung links an die Unterseite der
Tischplatte schrauben.
Betriebsanleitung 867-M PREMIUM - 05.0 - 11/2020
⑦
⑥
⑤
④
(5) - Ausbuchtung
(6) - Bohrung
(7) - Garnständer
(8) - Kippsensor-Magnet
Aufstellung
⑧
