32
6.
Faden gegen den Uhrzeigersinn um die Spannung (10)
führen.
7.
Faden im Uhrzeigersinn um die Spannung (8) führen.
8.
Faden unter der Fadenführung (7) im Uhrzeigersinn zur
Fadenanzugsfeder (5) führen.
9.
Mit dem Faden den Anzugshebel (6) anheben.
10. Faden unter die Federspitze (4) ziehen.
Linken Nadelfaden an der Spannungsplatte einfädeln

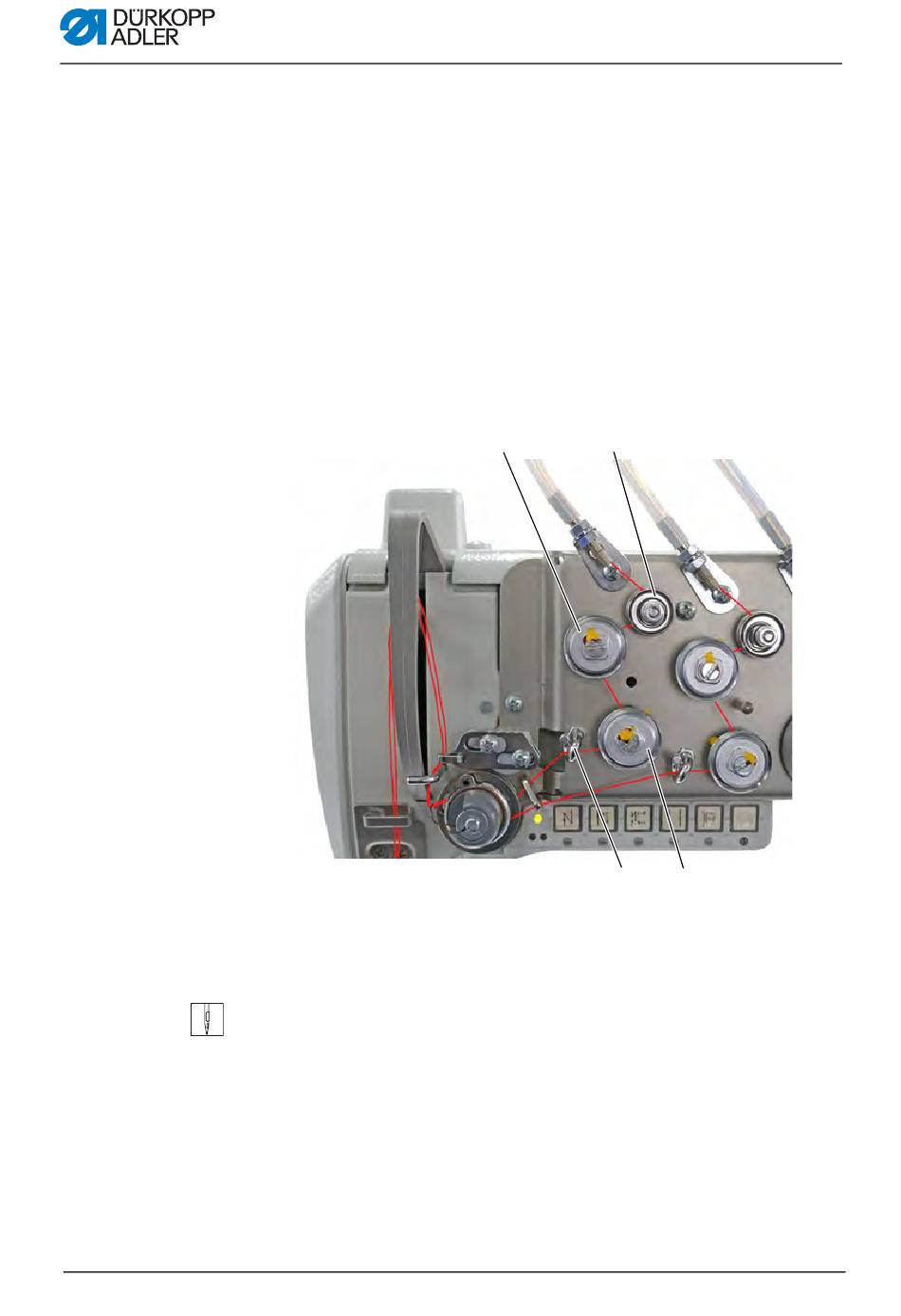

Abb. 12: Nadelfaden einfädeln (2-Nadel-Maschine) (3)
(11) - Fadenführung
(linker Nadelfaden)
(12) - Spannung (linker Nadelfaden)
11. Faden aus der linken Schlauchführung (1) im Uhrzeigersinn
um die Vorspannung (13) führen.
12. Faden gegen den Uhrzeigersinn um die Spannung (12) füh-
ren.
13. Faden im Uhrzeigersinn um die Spannung (14) führen.
14. Faden unter der Fadenführung (11) im Uhrzeigersinn zur
Fadenanzugsfeder (5) führen.
15. Mit dem Faden den Anzugshebel (6) anheben.
Betriebsanleitung 867-M PREMIUM - 05.0 - 11/2020
⑭
⑬
⑪
(13) - Vorspannung (linker Nadelfaden)
(14) - Spannung (linker Nadelfaden)
Bedienung
⑫
