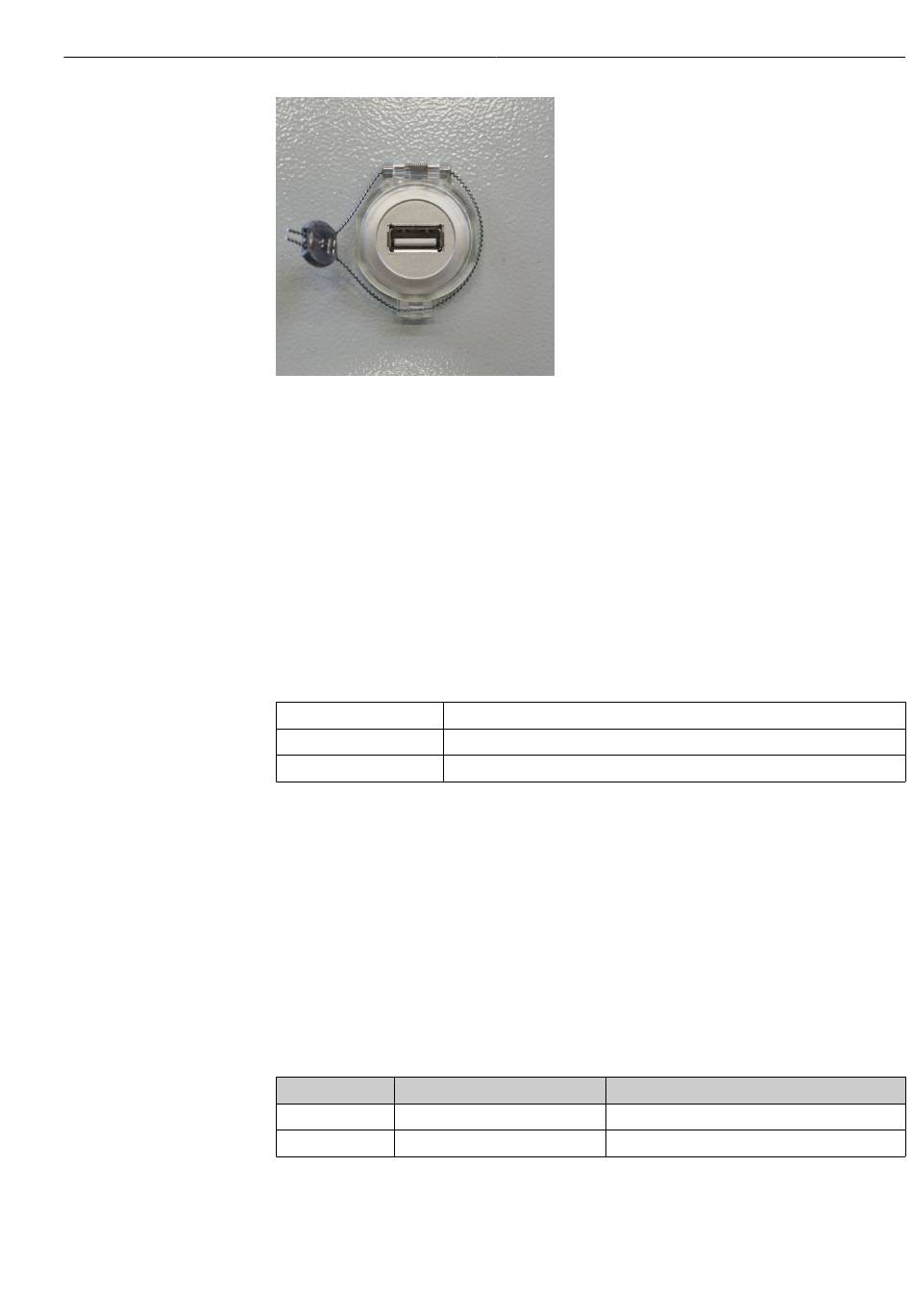

USB-Port mit Verplombung
15.3
Schnittstellenspezifikation
Dieses Kapitel erklärt die Modbus TCP Schnittstelle zwischen dem SBC600 und dem
Fremdsystem. Modbus ist mit allen SBC600 Softwareversionen kompatibel, die ein Anybus
Modbus TCP Gateway installiert haben. Nicht alle SBC600 Softwareversionen verfügen
über alle Werte. Die SBC600 Applikationsversion muss vor der Implementierung der TCP
Schnittstelle bekannt sein.
15.3.1
Modbus TCP
IP-Standardeinstellungen
IP-Adresse:
10.126.97.48
Subnet Mask:
255.255.255.0
Port:
502
Die IP-Konfiguration der Anybus Modbus TCP-Netzwerkschnittstelle kann mit dem Tool
IPconfig bearbeitet werden. Das Tool IPconfig kann unter
den werden.
Definitionen
Der SBC600 arbeitet als Modbus Server/Slave, das Drittanbietersystem als Modbus Client/
Master. Die in diesem Dokument angegebenen Registeradressen sind gemäß Modbus-
Datenmodell 1 basiert.
Modbus-Funktionscodes
Folgende Modbus-Funktionscodes werden unterstützt:
Funktionscode
Funktionsname
04
Read Input Registers (3xxxx)
06
Write Single Register (4xxxx)
www.anybus.com
Bedeutung
Zusammenhängende Register 1-125 lesen
1 Register schreiben
Anhang
heruntergela-
69
