SD00345F/00/DE/03.18
71411950
Anwendungsbereich
Betriebliche Minimum- (z.B. Trockenlaufschutz),
Maximum- (z.B. Überfüllsicherung) und Bereichs-
überwachung von pulverförmigen bis stückigen
Schüttgütern und Flüssigkeiten aller Art in Anlagen, die den
besonderen Anforderungen der Sicherheitstechnik nach
IEC 61508 Edition 2.0 genügen sollen.
Die Messeinrichtung erfüllt die Anforderungen an
• Funktionale Sicherheit gemäß IEC 61508 Edition 2.0
• Explosionsschutz (je nach Version)
• Elektromagnetische Verträglichkeit nach EN 61326 und
NAMUR-Empfehlung NE 21
• Elektrische Sicherheit nach IEC/EN 61010-1
Products
Handbuch zur Funktionalen Sicherheit

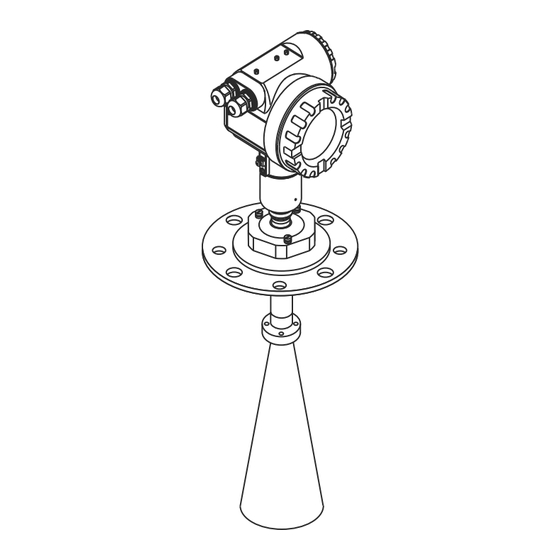

Micropilot S
FMR530/532/533, FMR540
Füllstand-Radar mit Ausgangssignal 4...20 mA
Solutions
Ihre Vorteile
• Einsatz für Füllstandsüberwachung (MIN, MAX, Bereich)
– SIL 1 für niedrige und hohe Anforderungsrate
– SIL 2 für niedrige Anforderungsrate
• Permanente Selbstüberwachung
• Kontinuierliche Messung
• Berührungslose Messung: daher nahezu unabhängig von
Produkteigenschaften
• Einfache Inbetriebnahme
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Micropilot S FMR530
Inhaltszusammenfassung für Endress+Hauser Micropilot S FMR530
- Seite 1 Products Solutions Services SD00345F/00/DE/03.18 71411950 Handbuch zur Funktionalen Sicherheit Micropilot S FMR530/532/533, FMR540 Füllstand-Radar mit Ausgangssignal 4...20 mA Anwendungsbereich Ihre Vorteile Betriebliche Minimum- (z.B. Trockenlaufschutz), • Einsatz für Füllstandsüberwachung (MIN, MAX, Bereich) Maximum- (z.B. Überfüllsicherung) und Bereichs- – SIL 1 für niedrige und hohe Anforderungsrate überwachung von pulverförmigen bis stückigen –...
-
Seite 2: Inhaltsverzeichnis
Micropilot S FMR530/532/533, FMR540 Inhaltsverzeichnis SIL Konformitätserklärung ..... . .3 Allgemeines ........5 Weitere sicherheitstechnische Kenngrößen . -
Seite 3: Sil Konformitätserklärung
Micropilot S FMR530/532/533, FMR540 SIL Konformitätserklärung Endress+Hauser... - Seite 4 Micropilot S FMR530/532/533, FMR540 SIL_00258_01.18 Endress+Hauser...
-
Seite 5: Allgemeines
Micropilot S FMR530/532/533, FMR540 Allgemeines Allgemeine Informationen über Funktionale Sicherheit (SIL) sind erhältlich unter: www.de.endress.com/SIL (deutsch) bzw. www.endress.com/SIL (englisch) und in der Kompetenzbroschüre CP01008Z/11/DE "Funktionale Sicherheit in der Prozess-Instrumentie- rung zur Risikoreduzierung". Weitere sicherheitstechni- Kenngröße gemäß IEC 61508 Wert sche Kenngrößen ... -
Seite 6: Beschreibung Der
Micropilot S FMR530/532/533, FMR540 Beschreibung der Der Micropilot S ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Anwendung als Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt (Prozessanschluss des Messgerätes) Schutzeinrichtung bis zur Produkt-oberfläche gemessen. Radarimpulse werden über eine Antenne gesendet, von der Produktoberfläche reflektiert und vom Radarsystem wieder empfangen. -
Seite 7: Mitgeltende Gerätedokumentationen
Micropilot S FMR530/532/533, FMR540 Micropilot S FMR532, FMR533 Merkmal Benennung Merkmalsausführung Zulassung alle Antenne alle Prozessanschluss alle Ausgang; Bedienung alle Gehäuse alle Kabeleinführung alle Eichzulassung alle Zusatzausstattung alle Gültige Software-Version: FMR53x: ab 01.00 Gültige Hardware-Version (Elektronik): ab Auslieferungsdatum Juni 2011... -
Seite 8: Beschreibung Der Sicherheitsanforderungen Und Randbedingungen
Micropilot S FMR530/532/533, FMR540 Beschreibung der Sicherheitsanforderungen und Randbedingungen Sicherheitsfunktion Die verbindlichen Einstellungen und Angaben für die Sicherheitsfunktion gehen aus den Beschreibun- gen ab ä 9 hervor. Die Reaktionszeit des Messsystems beträgt 5 s. MTTR wird mit 8 Stunden angesetzt. -
Seite 9: Installation
Micropilot S FMR530/532/533, FMR540 Installation Montage, Verdrahtung und Inbetriebnahme Die Montage, Verdrahtung und Inbetriebnahme des Gerätes ist in der zugehörigen Betriebsanleitung ("Mitgeltende Gerätedokumentationen", ä 7) beschrieben. Einbaulage Die zulässigen Einbaulagen des Gerätes sind in den Betriebsanleitungen beschrieben. Bedienung Abgleich der Messstelle Der Abgleich der Messstelle ist in den Betriebsanleitungen beschrieben. - Seite 10 Micropilot S FMR530/532/533, FMR540 FMR53x FieldCare / Wert / Parameter Display Bemerkung Display-Klartextanzeige VU331 Sicherheitseinstellungen Ausgang bei ALARM Max. 110%, 22 mA Parameter muss so eingestellt werden Ausgang Echoverlust ALARM Parameter muss so eingestellt werden Verzögerung Hinweis 1 Hinweis 3...
- Seite 11 Micropilot S FMR530/532/533, FMR540 FMR540 FieldCare / Wert / Parameter Display Bemerkung Display-Klartextanzeige VU331 Sicherheitseinstellungen Ausgang bei ALARM Max. 110%, 22 mA Parameter muss so eingestellt werden Ausgang Echoverlust ALARM Parameter muss so eingestellt werden Verzögerung Hinweis 1 Hinweis 3...
-
Seite 12: Verriegelung
Micropilot S FMR530/532/533, FMR540 Eine Messbedingung (Echo), die zu einem ALARM im Bereich "Sicherheitsabstand SD" führt, kann zurückgesetzt bzw. gelöscht werden, indem – vor Ort über die LCD-Anzeige VU331 der ALARM in Pos. 017 bestätigt wird; – über das Kommunikationsprotokoll (HART) die Alarmmeldung bestätigt wird (FieldCare: unter Sicherheitseinstellungen "Reset Selbsthalt"). -
Seite 13: Wiederholungsprüfung
Micropilot S FMR530/532/533, FMR540 Wiederholungsprüfung Wiederholungsprüfung Sicherheitsfunktionen in angemessenen Zeitabständen auf ihre Funktionsfähigkeit und Sicherheit überprüfen! Die Zeitabstände sind vom Betreiber festzulegen. Die Wiederholungsprüfung des Gerätes kann wie folgt durchgeführt werden: • Anfahren des Füllstandes ( Prüfablauf A). • Ausbauen des Geräts und Messen eines Mediums vergleichbarer Eigenschaften ( Prüfablauf B). -
Seite 14: Reparatur
Systematische Fehler können beispielsweise durch Stoffeigenschaften, Betriebsbedingungen, Ansatzbildung oder Korrosion verursacht werden. Reparatur Reparatur Die Reparatur der Geräte darf grundsätzlich nur durch Endress+Hauser durchgeführt werden. Erfolgt die Reparatur von anderer Seite können die sicherheitstechnischen Funktionen nicht mehr garantiert werden. Ausnahme: Ein Austausch folgender Komponenten darf durch den Kunden vorgenommen werden, wenn Original- Ersatz-teile verwendet werden, der verantwortliche Mitarbeiter zuvor durch Endress+Hauser hierfür... -
Seite 15: Anhang
Micropilot S FMR530/532/533, FMR540 Anhang Inbetriebnahme- bzw. Anlagenspezifische Daten Proof Test Protokoll Firma Messstellen / TAG Nr. Anlage Gerätetyp / Bestellcode Seriennummer Gerät Name Datum Unterschrift Gerätespezifische Inbetriebnahmeparameter Leerabgleich Vollabgleich Proof Test Protokoll Prüfschritt Sollwert Istwert 1. Stromwert 1 2. Stromwert 2 3. - Seite 16 71411950 www.addresses.endress.com...
