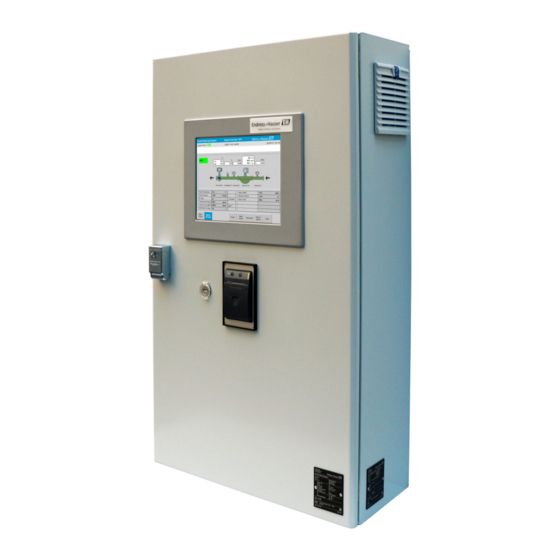

Endress+Hauser Bunker-Computer SBC600 Betriebsanleitung

Endress+Hauser Bunker-Computer SBC600 Betriebsanleitung

Präzision und effizienz bei bunker-transfervorgängen
Inhaltsverzeichnis

Werbung

BA01474S/04/DE/03.16
71336159
Gültig ab Version
Software: 1.05.xx
Products
Betriebsanleitung

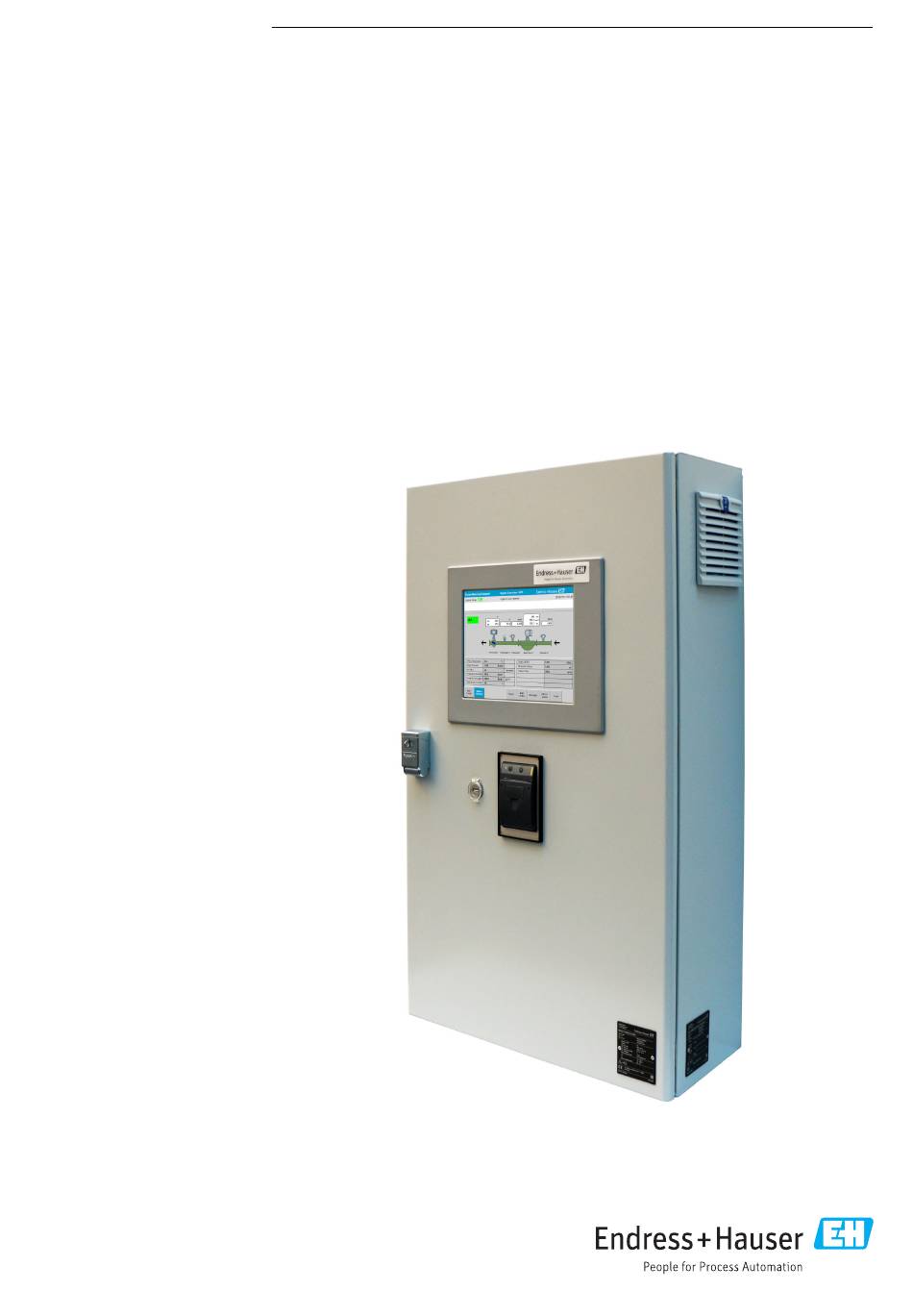

Bunker-Computer SBC600
Präzision und Effizienz bei Bunker-Transfervorgängen
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Bunker-Computer SBC600

  • Seite 1 Products Solutions Services BA01474S/04/DE/03.16 71336159 Gültig ab Version Software: 1.05.xx Betriebsanleitung Bunker-Computer SBC600 Präzision und Effizienz bei Bunker-Transfervorgängen...
  • Seite 2 Kom- sion men- tare 1.01.xx BA01353S/04/DE/01.14 Erstversion 1.04.xx BA01474S/04/DE/01.15 Neues Content Management System Änderungen bzgl. der neuen Programmversion hinzuge- fügt 1.05.xx BA01474S/04/DE/03.16 Das Ventil ist auch anwendbar für Version 1.04.02. Das System kann wieder bis zu zwei Linien anwenden. Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    Anmelden/Abmelden ... . 39 4.2.2 Endress+Hauser System ..9.3.3 Zugriffsrechte ....40 Lagerung und Transport .
  • Seite 4 15.3.3 MICROSOFT SQL SERVER 2008 R2 EXPRESS ..... . 67 15.3.4 Comfort on-screen keyboard ..67 Endress+Hauser...
  • Seite 5 Bunker-Computer SBC600 Abbildungsverzeichnis Abbildungsverzeichnis  1 Übersicht Bunker-Computer ............12 ...
  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Bunker-Computer SBC600 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
  • Seite 7: Elektrische Symbole

    Aktualisieren: Mit dieser Schaltfläche wird die Liste der Meldungen aktualisiert. Kennzeichnung im Text Hervorhebung Bedeutung Beispiel Fettdruck Tasten, Schaltflächen, Programmsymbole, Start → Programme → Endress+Hauser Registerkarten, Menüs, Befehle Wählen Sie im Menü File die Option Print. Spitze Klammern Variablen <DVD-Laufwerk> Verwendete Akronyme Akronyme Bedeutung...
  • Seite 8: Gültige Versionen

    Hinweise zum Dokument Bunker-Computer SBC600 Akronyme Bedeutung Human Machine Interface - Software-Applikation zur Visualisierung (Mensch-Maschine-Schnitt- stelle, d. h. die Anzeige- und Bedienoberfläche) Isopropyl Alcohol (Isopropanol) NIST US National Institute of Standards and Technology Speicherprogrammierbare Steuerung (PLC) Widerstandsthermometer SBC600 Bunker-Computer Transmission Control Protocol...
  • Seite 9: Grundlegende Sicherheitshin

    Zugriff. Der SBC600 wurde für die Verwendung mit den Coriolis-Durchflussmessgeräten Promass F84 von DN80 bis DN350 von Endress+Hauser konzipiert. Jede andere Art der Verwen- dung gilt als nicht bestimmungsgemäß. Der Hersteller haftet nicht für Schäden, die auf nicht bestimmungsgemäße Verwendung zurückzuführen sind; in einem solchen Fall trägt der Benutzer die volle Verantwortung.
  • Seite 10: Betriebssicherheit

    Programm (Software) Die Applikationssoftware wurde von Endress+Hauser mithilfe der angegebenen Tools geschrieben. Es wurden die GMP und GEP, wie sie in einem Endress+Hauser Standard für das Schreiben von Applikationssoftware beschrieben werden, eingehalten. Die Software wurde gemäß einem auf dem V-Modell basierenden Standardprozess entwi- ckelt und nach WELMEC 7.2 qualifiziert.
  • Seite 11: Produktbeschreibung

    • Messung der Mediumstemperatur • Optimierung der Leitungsbefüllung über ein Regelventil (nur Befüllung) Produktaufbau Der Bunker-Computer SBC600 dient zum Erstellen und Ausgeben von Bunker-Mengen- Scheinen und Bunker-Durchfluss-Profilen, wenn er an die entsprechenden Systemkompo- nenten (Geräte) angeschlossen ist. Das System bietet benutzerfreundliche schrittweise Vorgänge zum Messen, Überwachen und Verfolgen von Bunker-Transfervorgängen.
  • Seite 12: Anzeige System Übersicht

    Produktbeschreibung Bunker-Computer SBC600 3.1.1 Anzeige System Übersicht  1 Übersicht Bunker-Computer Steuereinheit und Bedienterminal des Bunker-Computers SBC600 Integrierte Mensch-Maschine-Schnittstelle (HMI) Integrierter Drucker für Bunker-Mengen-Scheine (Bunker Metering Tickets, BMT) Modbus TCP (optional) Bunker-Durchfluss-Profil Externer Drucker zum Ausdrucken von Bunker-Durchfluss-Profilen (optional) In der Abbildung unten ist ein vollständiges Bunker-Messsystem dargestellt, um die Funk- tionalität des SBC600 besser zu veranschaulichen.
  • Seite 13: Verwendung Des Bunker-Computers

    Da es sich um ein modulares, hoch präzises Messsystem handelt, dürfen nur entsprechend geschulte und befähigte Personen Änderungen am System vornehmen. Veränderungen am Design der Hardware oder Software dürfen nur von Endress+Hauser Process Solutions vor der Durchführung von Updates oder Upgrades vorgenommen werden.
  • Seite 14: Warenannahme Und Produktidenti

    Geräteinformationen → Seriennummer eingeben): Daraufhin werden alle Informationen zum System/Gerät angezeigt. • Die auf dem Typenschild angegebene Seriennummer in die Endress+Hauser Operations App eingeben, oder den 2-D-Matrix-Code (QR-Code) auf dem Typenschild mit der Endress+Hauser Operations App scannen: Daraufhin werden alle Informationen zum System/Gerät angezeigt. Endress+Hauser...
  • Seite 15: Lagerung Und Transport

    Bunker-Computer SBC600 Warenannahme und Produktidentifizierung 2-D-Matrix-Code (QR-Code) Erweiterter Bestellcode (Ext. ord.cd.) Seriennummer (ser. no.) Bestellcode (Order code) Lagerung und Transport • Der Schaltschrank ist so verpackt, dass er bei Lagerung und Transport zuverlässig vor Stößen geschützt wird. Die Originalverpackung bietet optimalen Schutz •...
  • Seite 16: Montage

    Montage Bunker-Computer SBC600 Montage Der SBC600 wird mit Haltern für die Wandmontage ausgeliefert und muss mit einer ent- sprechend geeigneten Montageausrüstung an einer stabilen Wand montiert werden. Weiter unten ist ein Beispiel für ein System mit einzelnem Schaltschrank mit installierten Montagehaltern und die Montagehalter im Detail zu sehen.
  • Seite 17: Hmi (Bedienerterminal) Separat In Einem Schaltschrank Zur Wandmontage

    Bunker-Computer SBC600 Montage  5 HMI (Bedienerterminal) separat in einem Schaltschrank zur Wandmontage Zwei Schaltschränke mit SPS (Steuereinheit) in einem Schaltschrank zur Wandmon- tage und dem HMI (Bedienerterminal) in einem Tischpanel:  6 SPS (Steuereinheit) in einem Schaltschrank zur Wandmontage...
  • Seite 18: Hmi (Bedienerterminal) In Einem Tischpanel

    Montage Bunker-Computer SBC600  7 HMI (Bedienerterminal) in einem Tischpanel Endress+Hauser...
  • Seite 19: Elektrischer Anschluss

    Bunker-Computer SBC600 Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 6.1.1 Erforderliche Werkzeuge • Für Kabeleinführungen: Die entsprechenden Werkzeuge verwenden • Für Sicherungskralle (Edelstahlgehäuse): 8 mm Schraubenschlüssel • Abisolierzange • Bei Verwendung von Standard Kabeln: Crimpzange für Aderendhülse • Crimpwerkzeug für Keystone-Buchse und Stecker Kat. 6A •...
  • Seite 20: Spezielle Anschlusshinweise

    Elektrischer Anschluss Bunker-Computer SBC600 Spezielle Anschlusshinweise Verdrahtung des Schaltschranks Die Drucksensoren und das Widerstandsthermometer werden direkt über den Bunker- Computer (SBC600) gespeist. Das Coriolis-Massedurchflussmessgerät und das Regelventil werden separat gespeist. Für diese Geräte müssen geeignete Trennvorrichtungen vorgese- hen werden. HINWEIS Werden die Trennvorrichtungen in diesem Schaltschrank installiert, wären sie nur...
  • Seite 21: Bedienungsmöglichkeiten

    Bunker-Computer SBC600 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Hoch- und Herunterfahren 7.1.1 Hochfahren Die Bunker-Computer-Applikation wird automatisch gestartet, sobald das System mit Strom versorgt wird. Das Hochfahren des Bedienpanels kann bis zu 5 Minuten in Anspruch nehmen. Der Benutzer operator wird nach dem Hochfahren automatisch beim Bunker- Computer angemeldet.
  • Seite 22: Navigation

    Hauptseite Kopfzeile: Enthält die Systembeschreibung (Bunker Metering Computer), die Identifikation der aktuellen Anzeige und das Endress+Hauser Logo. Durch Klick auf das Logo öffnet sich die Anzeige Diagnostic Informa- tion. Leiste System Status: Zeigt den Systemstatus, den aktuell angemeldeten Benutzer sowie das aktuelle Datum und die Uhrzeit an.
  • Seite 23: System Overview Anzeige

    Bunker-Computer SBC600 Bedienungsmöglichkeiten  9 Batch Control Anzeige Schaltfläche Operation Complete, siehe Kapitel 10.3 →  45 Schaltfläche Reset Total, Vorbereitung auf einen Bunker-Transfervorgang (Mengenzähler auf 0 zurückset- zen), siehe Kapitel 10.2 →  43 Schaltfläche Valve control mit Statusanzeige, siehe Kapitel 7.5 →  32 Mengenzähler Totalizer Loading, nicht rücksetzbar...
  • Seite 24: Parameter Anzeige

    Bedienungsmöglichkeiten Bunker-Computer SBC600  10 System Overview Anzeige • Wenn ein Sensor einen Fehlerzustand aufweist, blinkt das entsprechende Wertefeld rot • Ein Klick auf das Wertefeld Valve Control öffnet das Popup-Fenster zum Regelventil • Die Rohrleitung wechselt ihre Farbe zu grün, sobald ein Durchfluss festgestellt wird 7.3.3...
  • Seite 25: Settings Anzeige

    Bunker-Computer SBC600 Bedienungsmöglichkeiten • Über die Schaltflächen in der Funktionsleiste können verschiedene Parametertabellen angezeigt werden • Der aktuelle Zustand des Parameterwertes wird in der Spalte ganz rechts angezeigt 7.3.4 Settings Anzeige In der Anzeige Settings (supervisor) werden die Alarmeinstellungen für Prozesswerte geändert.
  • Seite 26: Batch History Anzeige

    Bedienungsmöglichkeiten Bunker-Computer SBC600  13 Trends Anzeige • Wenn ein separater externer Datenlogger verwendet wird, werden in der Anzeige Trends nur die Echtzeit-Trends angezeigt. Das bedeutet, dass die Anzeige Trends beim Aufrufen leer ist und die Protokollierung erst dann beginnt, wenn die Anzeige Trends aktiv ist.
  • Seite 27: Batch History Details Anzeige

    Bunker-Computer SBC600 Bedienungsmöglichkeiten  14 Batch History Anzeige • Ein Klick auf die Datenzeile öffnet das entsprechende Fenster Batch History Details • Mit den Pfeiltasten rechts neben der Tabelle mit der Chargenhistorie nach oben oder unten navigieren • Bunker-Durchfluss-Profile zu den Chargen können über die Schaltfläche in der Funkti- onsleiste geöffnet werden, siehe Kapitel 7.6.
  • Seite 28: Messages Anzeige

    In der Anzeige Diagnostic Information werden diagnoserelevante Informationen aufge- führt. Sie sind bei der Störungsbehebung hilfreich und sollten bei allen Arten von Service- anfragen an Endress+Hauser gesendet werden. Weitere Informationen zur Anzeige Diagnostic Information: Kapitel 9 →  38 Endress+Hauser...
  • Seite 29: Messages Historical Anzeige

    Bunker-Computer SBC600 Bedienungsmöglichkeiten  17 Diagnostic Information Anzeige 7.3.11 Messages Historical Anzeige Die Anzeige Messages Historical (supervisor) kann über die Anzeige Administration auf- gerufen werden, durch klicken auf die Schaltfläche Messages Historical. Weitere Infor- mationen zur Anzeige Messages Historical: Kapitel 9 →  38 Hier werden alle Meldungen aufgeführt, die nicht länger aktiv sind (zurückliegende Mel-...
  • Seite 30: Zero Verification Anzeige

    Prozessbedingungen innerhalb der Grenzwerte liegen (grün gekenn- zeichnet). Diese Grenzwerte werden während der Inbetriebnahme festgelegt und kön- nen nur von Endress+Hauser geändert werden. Auf die Schaltfläche Start ZERO Verification klicken.  Die Überprüfung mit den unter Verification Settings aufgeführten Werten wird gestartet.
  • Seite 31: Audit Trail Anzeige

    Bandes von ± des max. Wertes und 2 * ± des max. Wertes Inspection ZERO Value needs inspection. Please con- Die Nullpunktabweichung ist größer als 2 * ± tact Endress+Hauser service for further des max. Wertes steps Die letzten 10 Nullpunktüberprüfungen können angesehen werden: ‣...
  • Seite 32: Display Off Schaltfläche

    Bedienungsmöglichkeiten Bunker-Computer SBC600 7.3.15 Display Off Schaltfläche Die Schaltfläche Display Off(supervisor) schaltet nur den Bildschirm ab (System/Messun- gen laufen im Hintergrund weiter). Weitere Informationen zur Schaltfläche Display Off: Kapitel 9 →  38 Konfiguration einer angepassten Warnung für die Relaisausgänge Durch Klick auf die Schaltfläche Custom Relay Output Config.
  • Seite 33: Bunker-Durchfluss-Profile

    • Alternativ: Ein externer Datenlogger kann verwendet werden. Die Daten werden dann auf dieser separaten externen Einheit gespeichert, und die Daten können von dort heruntergeladen werden. Eine der beiden Optionen wird von Endress+Hauser während der Inbetriebnahme des Sys- tems eingerichtet. 7.6.1 Bunker-Durchfluss-Profile über das HMI-Bedienpanel...
  • Seite 34 Bedienungsmöglichkeiten Bunker-Computer SBC600 wenden. Das Standard Metering Profile enthält die Angaben zu Mass Flow, Air Index, Damping und Standard Density. Der Extended Metering Profile Expert enthält zusätzli- che Informationen zu Temperatur und Drücken während des Bunkerns. Beide Schaltflächen öffnen das Fenster Bunker-Metering-Profile, das eine Liste aller auf- gezeichneten Bunker-Transfervorgänge enthält.
  • Seite 35: Sonderfunktionen

    Datei eingegeben werden. • Falls eine detailliertere Analyse der Daten des Bunker-Transfervorgangs erforder- lich ist, können die Daten über die CSV-Funktion in eine CSV-Datei exportiert wer- den. Diese kann dann exportiert und an einen Endress+Hauser Experten weitergeleitet werden. Sonderfunktionen 7.7.1...
  • Seite 36 Bedienungsmöglichkeiten Bunker-Computer SBC600 Die Air-Index-Warnung wird in der Anzeige Messages aufgelistet: Endress+Hauser...
  • Seite 37: Systemintegration

    Bunker-Computer SBC600 Systemintegration Systemintegration Das System kann für unterschiedliche Bunker-Metering-Applikationen verwendet werden, die jeweils etwas unterschiedliche Funktionalitäten erfordern. Daher kann das Erschei- nungsbild der Anzeigen je nach der gewählten Betriebsart variieren. Hauptbetriebsarten: • Vessel-Installation • Barge-Installation Der Bunker-Computer befindet sich immer im Messmodus und summiert daher kontinu- ierlich die durch den Messabschnitt fließende Kraftstoffmenge.
  • Seite 38: Inbetriebnahme

    Inbetriebnahme Bunker-Computer SBC600 Inbetriebnahme Datum und Uhrzeit ändern Die Systemzeit kann über die Funktion zum Bearbeiten von Datum und Uhrzeit geändert werden, durch klicken auf die Schaltfläche Change Date and Time. HINWEIS Wenn die Einstellungen für Datum und Uhrzeit während eines laufenden Bunker- Transfervorgangs geändert werden,...
  • Seite 39: Bmc Service Tool

    HINWEIS Wurde das Passwort für den Benutzer supervisor vergessen, kann es vom Benutzer nicht mehr zurückgesetzt werden. ‣ Nur die Endress+Hauser Kundendienstmitarbeiter können ein Passwort zurücksetzen (nur vor Ort, ein manuelles Zurücksetzen des Passwortes ist nicht möglich). 9.3.2 Anmelden/Abmelden Benutzer können sich nur über die Anzeige Login anmelden. Das Abmelden des aktuellen Benutzers und die Änderung des Passwortes sind nur in der Anzeige Administration...
  • Seite 40: Zugriffsrechte

    Inbetriebnahme Bunker-Computer SBC600  24 Anzeige Administration (supervisor) 9.3.3 Zugriffsrechte In der nachfolgenden Tabelle sind die benutzerspezifischen Zugriffsrechte aufgeführt: Anzeigen operator supervisor Batch Control   System Overview   Parameter   Einstellungen   Anzeige Trends  ...
  • Seite 41: Relaisausgänge

    Bunker-Computer SBC600 Inbetriebnahme Administration operator supervisor Passwort des Benutzers supervisor ändern   Applikation beenden   Einstellungen für Datum und Uhrzeit ändern   Windows-Tastatur einblenden   Einstellungen operator supervisor Einstellungen für Regelventil ändern   PID-Einstellungen für Regelventil ändern ...
  • Seite 42: Modbus Tcp Gateway (Optional)

    Inbetriebnahme Bunker-Computer SBC600 Folgende Warnungen stehen zur Verfügung: Funktionsweise Relaiskontakt geöffnet Relaiskontakt geschlossen Druck P1 Mindestens eine Meldung zu Pressure P1 aktiv Keine Meldung zu Pressure P1 aktiv Druck P2 Mindestens eine Meldung zu Pressure P2 aktiv Keine Meldung zu Pressure P2 aktiv...
  • Seite 43: Betrieb

    Bunker-Computer SBC600 Betrieb Betrieb 10.1 Aufsummierung der transferierten Menge Die transferierte Menge wird mithilfe der beiden nicht rücksetzbaren Mengenzähler, dem Totalizer Loading und dem Totalizer Delivery, berechnet. Je nach Betriebsart des Bun- ker-Computers wird nur einer der beiden angezeigt. Die transferierte Menge Total Loa- ding oder Total Delivery wird anhand des Wertes berechnet, den diese beiden Mengenzähler zu Beginn und am Ende eines Bunker-Transfervorgangs anzeigen.
  • Seite 44 Betrieb Bunker-Computer SBC600 Auf die Schaltfläche Reset Total klicken.  Es öffnet sich ein Fenster. 3. Auf die Schaltfläche Reset Total klicken.  Der Mengenzähler wird auf 0 zurück gesetzt und es öffnet sich ein Fenster. Optional auf die Schaltfläche Print klicken, dann wird ein In-Transit-Mengenschein gedruckt.
  • Seite 45: Bunker-Transfervorgang Beenden

    Bunker-Computer SBC600 Betrieb 4. Auf die Schaltfläche Close klicken.  Das Fenster wird geschlossen. • Wenn der Status des Druckers nicht Printer ready lautet, kann nicht gedruckt wer- den, siehe Kapitel 12.1 →  50 • Der Mengenzähler Total loaded/delivered ist jetzt auf 0 zurückgesetzt. Der Bun- ker-Computer ist jetzt für einen neuen Bunker-Transfervorgang bereit...
  • Seite 46 Betrieb Bunker-Computer SBC600 2. Drücken Sie die Schaltfläche Operation Complete um die Beendigung des aktuellen Bunker-Transfervorgangs zu bestätigen.  Es öffnet sich ein Fenster. Optional auf die Schaltfläche Print klicken, dann wird ein Bunker-Mengen-Schein gedruckt. 4. Auf die Schaltfläche Close klicken.
  • Seite 47: Diagnose Und Störungsbehebung

    Bunker-Computer SBC600 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Systemstatus Das Gesamtsystem kann einen von drei Stati aufweisen: Grün Keine Fehlermeldung aktiv WARNUNG Gelb Es ist mindestens eine Fehlermeldung der Kategorie WARNING (Warnung) aktiv, aber KEINE Fehlermeldun- gen der Kategorie ERROR...
  • Seite 48: Meldungen Quittieren

    Diagnose und Störungsbehebung Bunker-Computer SBC600 11.2.3 Meldungen quittieren Jede Meldung muss quittiert werden - auch dann, wenn die Bedingung, die zu der Meldung geführt hat, nicht länger besteht, die Meldung also nicht mehr aktiv ist. ‣ Die betreffende Meldung in der Liste auswählen und auf die Schaltfläche Acknowledge klicken.
  • Seite 49: Chargenergebnis Zu Hoch

    Bunker-Computer SBC600 Diagnose und Störungsbehebung Diese Meldungen müssen quittiert werden, bevor mit der nächsten Charge fortgefahren werden kann. Vor dem nächsten Bunker-Transfervorgang muss ein Reset Total (siehe Kapitel 10.2 →  43) durchgeführt werden, um zu verhindern, dass die neue Messung zur vorherigen Messung addiert wird.
  • Seite 50: Wartung

    Papierrollen verwenden, die auf der Außenseite beschichtet sind und eine Breite von 57,5 mm ±0,5 mm sowie einen Wickeldurchmesser von maximal 60 mm für GPT-4344 aufwei- sen. Standardpapier: Typ: GPR-T01-057-031-007-060A (erhältlich bei Endress+Hauser – Bestellnummer: 71293016) 10 cm Papier von der Rolle abwickeln. Darauf achten, dass der Rest der Rolle weiter- hin fest gewickelt bleibt.
  • Seite 51: Reinigung

    Bunker-Computer SBC600 Wartung Die neue Papierrolle in das Papierfach einsetzen. Darauf achten, dass die Außenseite zum Druckermechanismus zeigt. Nur die Außenseite des Papiers ist bedruckbar. Die Abdeckung mit etwas Druck nach unten schließen.  Die Abdeckung rastet ein. Das Papier kann an der Abrisskante abreißen, ohne dass dazu die Abdeckung erneut geöffnet werden muss oder das Papier durch...
  • Seite 52: Service Und Austausch

    Wartung Bunker-Computer SBC600 12.1.4 Service und Austausch Druckerpapier oder ein neuer Drucker kann bei Endress+Hauser bestellt werden. Nähere Informationen zu Ersatzteilen erhalten Sie bei Ihrem Endress+Hauser Sales Center. Standardpapier: Typ: GPR-T01-057-031-007-060A (erhältlich bei Endress+Hauser – Bestellnummer: 71293016) Drucker: Sonderausführung (erhältlich bei Endress+Hauser - Bestellnummer: 71293014 12.2...
  • Seite 53: Reparatur

    • Alle Reparaturen dokumentieren, und in die W@M Lifecycle-Management-Datenbank eingeben • Reparaturen dürfen ausschließlich von Endress+Hauser Kundendienstmitarbeitern oder von entsprechend geschulten Mitarbeitern des Kunden durchgeführt werden 13.2 Ersatzteile und Services Bitte wenden Sie sich an das für Sie zuständige Endress+Hauser Sales Center unter: www.addresses.endress.com Endress+Hauser...
  • Seite 54: Technische Daten

    Technische Daten Bunker-Computer SBC600 Technische Daten Der SBC600 kann mit drei verschiedenen Schaltschrankkonfigurationen ausgeliefert wer- den: • Einzelner Schaltschrank mit SPS und HMI im selben Schaltschrank (Steuereinheit) zur Wandmontage • Zwei Schaltschränke mit SPS (Steuereinheit) und HMI (Bedienerterminal) jeweils sepa- rat in einem Schaltschrank zur Wandmontage •...
  • Seite 55: Anhang

    Bunker-Computer SBC600 Anhang Anhang 15.1 A: Liste der Meldungen Meldungs- Meldungs- Verzögerungs- Meldungs- Ursache Visuelle Sys- Funktionssys- Anwendungs- Vorgeschla- nummer text zeit kategorie temreaktion temreaktion bereich gene Maß- nahme COMMUNI- Alarm Kommuni- Nachricht Global Ethernet-Kom- CATION kationsfeh- munikationska- BETWEEN ler zu PLC...
  • Seite 56 Anhang Bunker-Computer SBC600 Meldungs- Meldungs- Verzögerungs- Meldungs- Ursache Visuelle Sys- Funktionssys- Anwendungs- Vorgeschla- nummer text zeit kategorie temreaktion temreaktion bereich gene Maß- nahme LINE 1: Warnung Massedurch- Nachricht Line 1 Prozessbedin- MASS FLOW fluss niedri- gungen über- F1 <LO ger als LO- prüfen.
  • Seite 57 Bunker-Computer SBC600 Anhang Meldungs- Meldungs- Verzögerungs- Meldungs- Ursache Visuelle Sys- Funktionssys- Anwendungs- Vorgeschla- nummer text zeit kategorie temreaktion temreaktion bereich gene Maß- nahme LINE 1: Alarm Druck P2 • Nachricht • Kontinuierli- Line 1 Signalkabel des PRESSURE Drahtbruch • System zeigt che Messung Sensors über-...
  • Seite 58 Anhang Bunker-Computer SBC600 Meldungs- Meldungs- Verzögerungs- Meldungs- Ursache Visuelle Sys- Funktionssys- Anwendungs- Vorgeschla- nummer text zeit kategorie temreaktion temreaktion bereich gene Maß- nahme LINE 1: Alarm Modbus- • Nachricht • Kontinuierli- Line 1 Modbus- und FLOWME- Verbindung • System zeigt...
  • Seite 59 Bunker-Computer SBC600 Anhang Meldungs- Meldungs- Verzögerungs- Meldungs- Ursache Visuelle Sys- Funktionssys- Anwendungs- Vorgeschla- nummer text zeit kategorie temreaktion temreaktion bereich gene Maß- nahme LINE 1: Warnung Standard Nachricht Keine Line 1 Prozessbedin- STANDARD Density gungen über- DENSITY höher als prüfen.
  • Seite 60 Anhang Bunker-Computer SBC600 Meldungs- Meldungs- Verzögerungs- Meldungs- Ursache Visuelle Sys- Funktionssys- Anwendungs- Vorgeschla- nummer text zeit kategorie temreaktion temreaktion bereich gene Maß- nahme LINE 2: Warnung Massedurch- Nachricht Line 2 Prozessbedin- MASS FLOW fluss höher gungen über- F1 >HI als HI- prüfen.
  • Seite 61 Bunker-Computer SBC600 Anhang Meldungs- Meldungs- Verzögerungs- Meldungs- Ursache Visuelle Sys- Funktionssys- Anwendungs- Vorgeschla- nummer text zeit kategorie temreaktion temreaktion bereich gene Maß- nahme LINE 2: Alarm Druck P2 • Nachricht • Kontinuierli- Line 2 Signalkabel des PRESSURE Drahtbruch • System zeigt che Messung Sensors über-...
  • Seite 62 Anhang Bunker-Computer SBC600 Meldungs- Meldungs- Verzögerungs- Meldungs- Ursache Visuelle Sys- Funktionssys- Anwendungs- Vorgeschla- nummer text zeit kategorie temreaktion temreaktion bereich gene Maß- nahme LINE 2: Alarm Modbus- • Nachricht • Kontinuierli- Line 2 Modbus- und FLOWME- Verbindung • System zeigt...
  • Seite 63 Bunker-Computer SBC600 Anhang Meldungs- Meldungs- Verzögerungs- Meldungs- Ursache Visuelle Sys- Funktionssys- Anwendungs- Vorgeschla- nummer text zeit kategorie temreaktion temreaktion bereich gene Maß- nahme LINE 2: Warnung Standard Nachricht Keine Line 2 Prozessbedin- STANDARD Density gungen über- DENSITY höher als prüfen.
  • Seite 64: B: Verplombung/Verriegelung

    Anhang Bunker-Computer SBC600 15.2 B: Verplombung/Verriegelung 15.2.1 Verriegelung von Programmeinstellungen Die Einstellungen des SBC600 sind über einen Hardware-Schalter im Inneren des Schalt- schranks verriegelt. Wenn dieser Schalter auf Sealed gestellt wird, können keinerlei für den Eichverkehr relevante Einstellungen modifiziert werden. Wenn der Schalter auf Unsealed gestellt wird, erscheint auf der HMI eine entsprechende Fehlermeldung.
  • Seite 65: Usb Ports

    Bunker-Computer SBC600 Anhang 15.2.3 USB Ports Wenn jeglicher Zugriff auf das System untersagt ist, müssen die USB-Ports auf dem Bedienpanel wie in den Abbildungen unten gezeigt verplombt werden.  27 Position des USB-Ports Endress+Hauser...
  • Seite 66: Usb-Port Mit Verplombung

    Anhang Bunker-Computer SBC600  28 USB-Port mit Verplombung 15.3 C: Hinweis zu der verwendeten Fremdanbieter- Software 15.3.1 Rockwell Factory Talk View - Site Edition und RSLinx Copyright (c) 2012 Rockwell Automation, Inc. All Rights Reserved. Limited warranty The Software is warranted for ninety days after ist initial delivery to you that. It will sub- stantially conform with ist Documentation supplied by Rockwell Automation at the time of initial delivery of the Software.
  • Seite 67: Microsoft(R) Windows(R) Xp Professional

    Bunker-Computer SBC600 Anhang mers and limitations of remedies and/or liability will apply regardless of any other con- trary provision of this EULA or any other agreement between you and Rockwell Automation and regardless of the form of action, whether in contract, tort or otherwise, and further will extend to the benefit of Rockwell Automation’s vendors, appointed distri-...
  • Seite 68 Anhang Bunker-Computer SBC600 remainder of the warranty or 30 days, whichever is longer. If the first user transfers the software, the remainder of the warranty will apply to the recipient. To the extent permit- ted by law, any implied warranties, guarantees or conditions last only during the term of the limited warranty.
