Handbuch zur Funktionalen Sicherheit

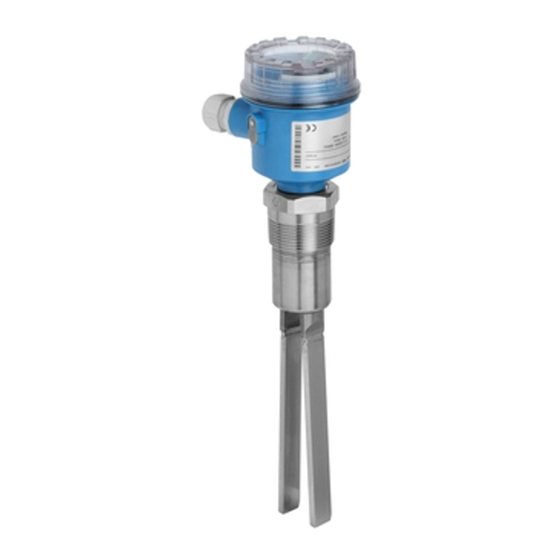

Soliphant M mit
Elektronikeinsatz FEM51
Grenzstand-Messsystem
Anwendungsbereich
Überfüllsicherung bzw. betriebliche Maximumdetektion
von Schüttgütern aller Art in Behältern, welche den
besonderen Anforderungen der Sicherheitstechnik nach
IEC 61508 genügen sollen.
Die Messeinrichtung erfüllt die Anforderungen
• für Sicherheitsfunktionen bis SIL 2
• an Explosionsschutz durch Eigensicherheit oder
druckfeste Kapselung
• an elektromagnetische Verträglichkeit nach EN 61326
und NAMUR-Empfehlung NE 21.
SD203F/00/de
71020790
Ihre Vorteile
• Für Überfüllsicherungen bis SIL 2
– unabhängig beurteilt (Functional Assessment)
durch exida nach IEC 61508
• keinerlei Abgleich
• Fremdvibrationssicher
• einfache Inbetriebnahme
Werbung
Verwandte Anleitungen für Endress+Hauser Soliphant M FEM51
Inhaltszusammenfassung für Endress+Hauser Soliphant M FEM51
- Seite 1 Handbuch zur Funktionalen Sicherheit Soliphant M mit Elektronikeinsatz FEM51 Grenzstand-Messsystem Anwendungsbereich Ihre Vorteile Überfüllsicherung bzw. betriebliche Maximumdetektion • Für Überfüllsicherungen bis SIL 2 von Schüttgütern aller Art in Behältern, welche den – unabhängig beurteilt (Functional Assessment) besonderen Anforderungen der Sicherheitstechnik nach durch exida nach IEC 61508 IEC 61508 genügen sollen.
- Seite 2 Soliphant M + FEM51 Inhaltsverzeichnis SIL Konformitätserklärung..... . 3 Functional Assessment Report....4 Allgemeines .
- Seite 3 Soliphant M + FEM51 SIL Konformitätserklärung SIL05002b-de Endress + Hauser...
- Seite 4 Soliphant M + FEM51 Functional Assessment Report L00-FEM5xxxx-01-06-xx-en-001 Endress + Hauser...
- Seite 5 Soliphant M + FEM51 Allgemeines Hinweis! Allgemeine Informationen über SIL erhalten Sie unter: www.de.endress.com/sil und in der Kompetenzbroschüre CP002Z "Funktionale Sicherheit in der Prozess-Instrumentierung zur Risiko- reduzierung" Aufbau des Messsystems mit Soliphant M mit FEM51 Grenzstand-Messsystem In der folgenden Abbildung ist das Messsystem dargestellt (beispielhaft). Soliphant M Elektronikeinsatz L00-FTM5xxxx-16-06-xx-de-001...
- Seite 6 Soliphant M + FEM51 Zulässige Varianten des Soliphant M mit FEM51 für die Sicherheitsfunktion Folgende Kombinationen sind für das Messsystem zulässig: • FTM50-#####1###R# oder FTM50-#####1###S# • FTM51-#####1###R# oder FTM51-#####1###S# • FTM52-#####1###R# oder FTM52-#####1###S# Zulässige Gerätetypen (# = alle Geräteausprägungen zulässig außer 9 und Y) •...
- Seite 7 Soliphant M + FEM51 Einstellungen Soliphant M Schalterstellung für die Sicherheitsfunktion: mit FEM51 Ein Schalter für die Sicherheitsschaltung Überfüllsicherung Leerlaufschutz L00-FTM5xxxx-19-05-xx-xx-015 Ein Schalter für Schaltverzögerung 0,5 s beim Bedecken, 1,5 s beim Freiwerden (Kurzgabel 1 s) 5 s beim Bedecken, 5 s beim Freiwerden Ein Schalter für Schüttgewicht / Dichteeinstellung ≥...
- Seite 8 Soliphant M + FEM51 Verhalten im Betrieb und bei Störung Das Verhalten im Betrieb und bei Störung wird in den folgenden Dokumentationen beschrieben. Beschreibung der Einstellung in Dokumentation Soliphant M FTM50, FTM51 KA229F/00 FTM52 KA230F/00 Ausfallraten elektrischer Bauteile Die zugrundegelegten Ausfallraten elektrischer Bauteile gelten innerhalb der nutzbaren Lebensdauer gemäß IEC 61508-2 Abschnitt 7.4.7.4.
- Seite 9 Soliphant M + FEM51 Anhang Spezifische Werte und Die Tabelle zeigt sicherheitsrelevante Werte und Verschaltungsarten für das Messsystem. Verschaltungsarten für das Messsystem Auswahlschaltung: 1oo1 Soliphant M mit FEM51 Bewerteter Transmitter (FEM51) L00-FEM5xxxx-14-06-06-xx-001 SIL 2 91 % 0,028 x 10 (low demand mode of operation) λ...
- Seite 10 Soliphant M + FEM51 FMEDA Report L00-FEM51xxx-01-06-xx-en-002 L00-FEM51xxx-01-06-xx-en-001 Endress + Hauser...
- Seite 11 Soliphant M + FEM51 L00-FEL51xxx-01-06-xx-en-004.tif Endress + Hauser...
