Bedienungsmöglichkeiten
34
Zwei verschiedene Konfigurationen sind möglich:
• Standardoption: Die Datenbank des Bunker-Computers zu nutzen und die Bunker-
Durchfluss-Profile direkt über das Bedienpanel zu erstellen.
• Alternativ: Ein externer Datenlogger kann verwendet werden. Die Daten werden dann
auf dieser separaten externen Einheit gespeichert, und die Daten können von dort
heruntergeladen werden.
Eine der beiden Optionen wird von Endress+Hauser während der Inbetriebnahme des Sys-
tems eingerichtet.
7.5.1
Bunker-Durchfluss-Profile über das HMI-Bedienpanel
Wenn die Funktion Metering Profile (Bunker-Durchfluss-Profil) auf dem Bedienpanel
aktiviert ist (nur, wenn kein externer Datenlogger verwendet wird), können sowohl Benut-
zer des Typs operator als auch des Typs supervisor Bunker-Durchfluss-Profile zu den

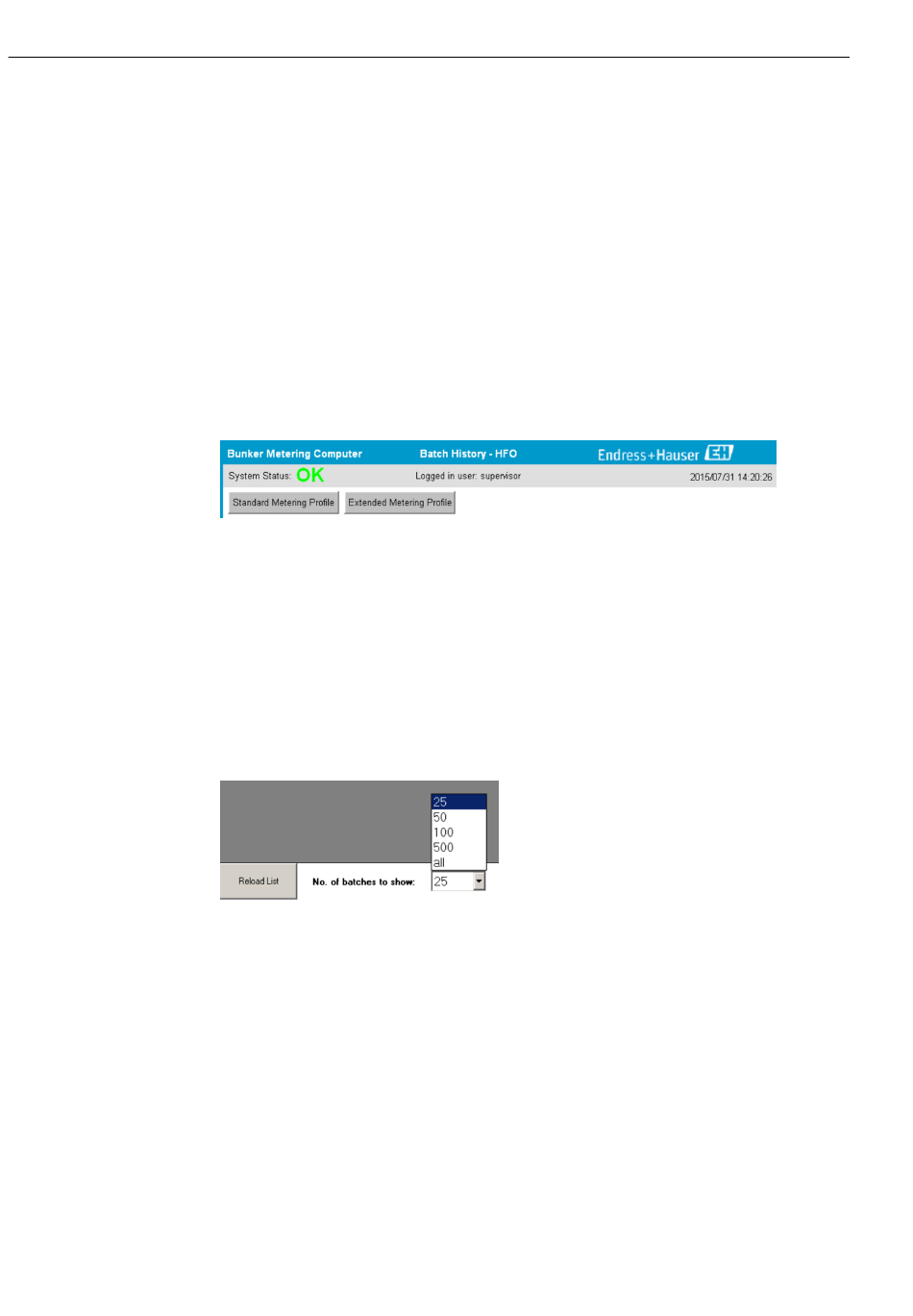

durchgeführten Bunker-Transfervorgängen erstellen. Die Funktion steht in der Anzeige
Batch History über die Funktionsleiste zur Verfügung:
Der Benutzer operator kann auf die Funktion Standard Metering Profile zugreifen. Der
Benutzer supervisor kann außerdem auch die Funktion Extended Metering Profile ver-
wenden. Das Standard Metering Profile enthält die Angaben zu Mass Flow, Air Index,
Damping und Standard Density. Der Extended Metering Profile Expert enthält zusätzli-
che Informationen zu Temperatur und Drücken während des Bunkerns.
Beide Schaltflächen öffnen das Fenster Bunker-Metering-Profile, das eine Liste aller auf-
gezeichneten Bunker-Transfervorgänge enthält. Standardmäßig werden nur die letzten 25
Bunker-Durchfluss-Profile angezeigt. Bei Bedarf können ältere Bunker-Durchfluss-Profile
über die Dropdown-Liste am unteren Rand der Applikation für Bunker-Durchfluss-Profile
geladen werden:
Bunker-Computer SBC600
Endress+Hauser
