Montage
16
5
Montage
Der SBC600 wird mit Haltern für die Wandmontage ausgeliefert und muss mit einer ent-
sprechend geeigneten Montageausrüstung an einer stabilen Wand montiert werden.

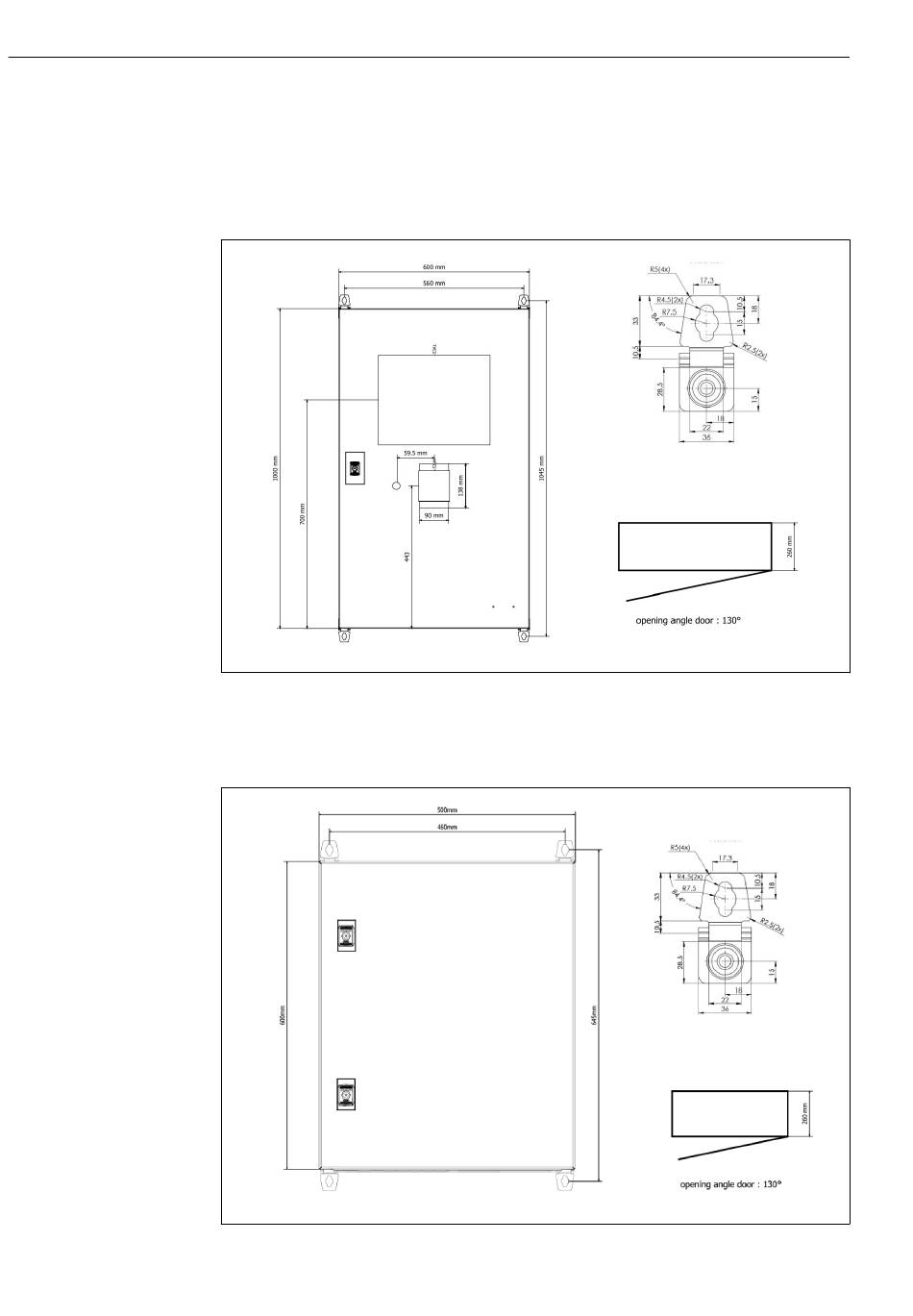

Weiter unten ist ein Beispiel für ein System mit einzelnem Schaltschrank mit installierten
Montagehaltern und die Montagehalter im Detail zu sehen.
3
Einzelner Schaltschrank mit SPS und HMI im selben Schaltschrank (Steuereinheit) zur Wandmontage.
Zwei Schaltschränke mit SPS (Steuereinheit) und HMI (Bedienerterminal) jeweils
separat in einem Schaltschrank zur Wandmontage:
4
SPS (Steuereinheit) in einem Schaltschrank
Bunker-Computer SBC600
Endress+Hauser
