5.2 Analysator an eine Wand montieren

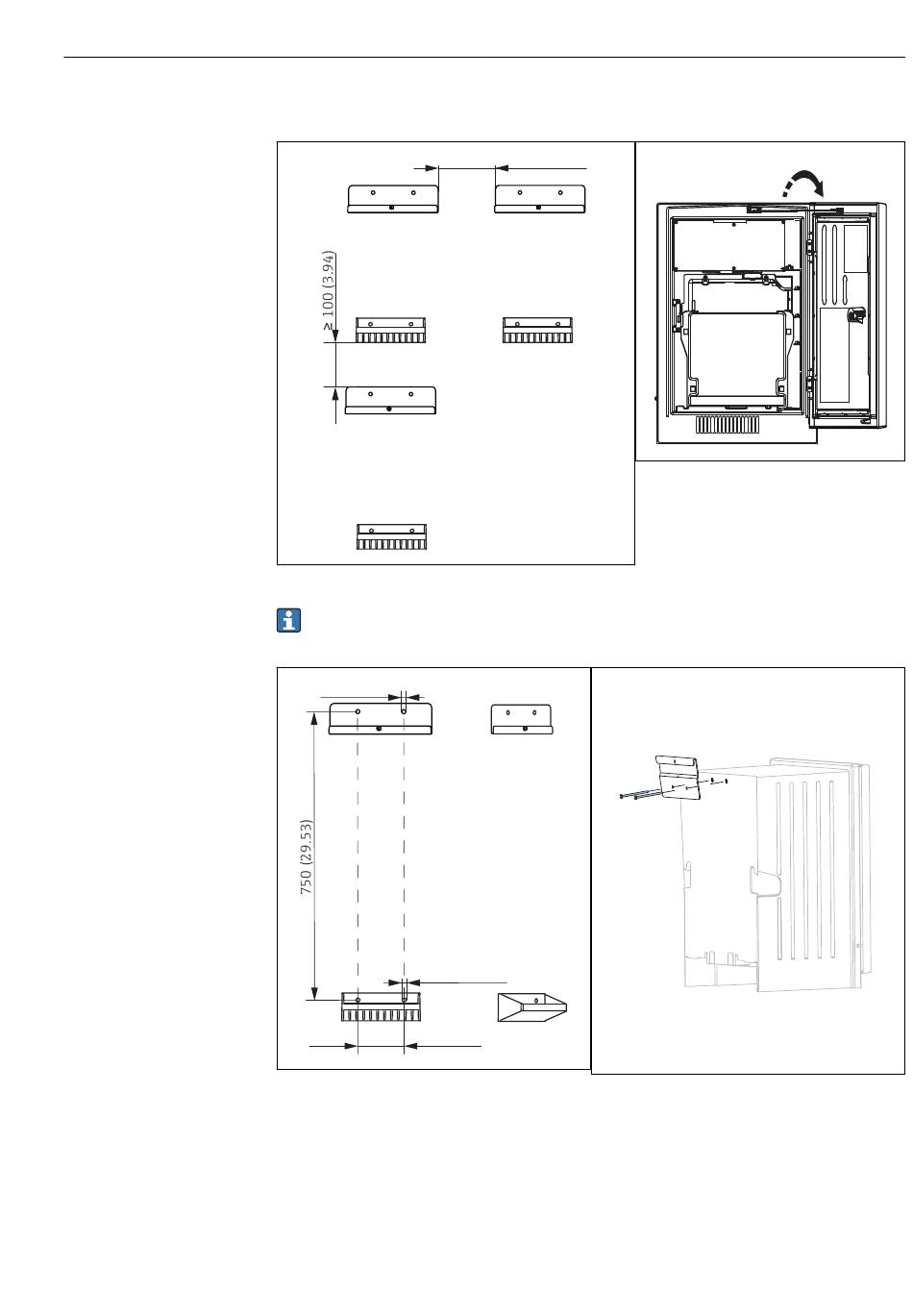

 10 Notwendiger Montageabstand. Maßeinheit mm (in).
Montagematerialien zur Wandbefestigung (Schrauben, Dübel) sind nicht im Liefer-
umfang enthalten und müssen kundenseitig gestellt werden.
Ø 11 (0.43)
Ø 10.7 (0.42)
120 (4.72)
 12 Abmessungen Halterung. Maßeinheit mm
(inch)
≥ 330(12.99)
 11
A0028811
A0028810
 13 Befestigung Halterung am Gehäuse
Montage
≤ 116 °
Maximaler Öffnungswinkel
A0028814
