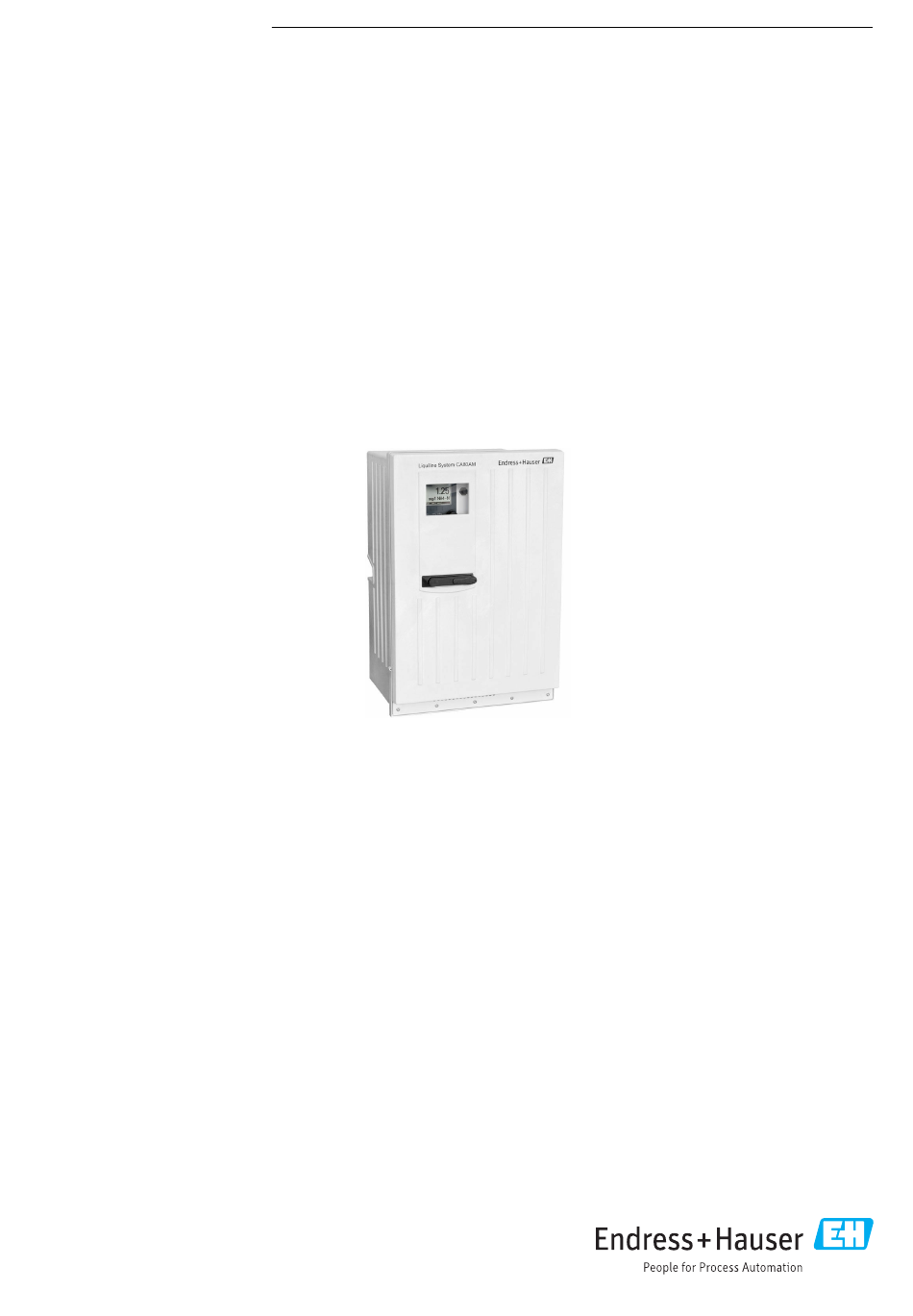

Endress+Hauser Liquiline System CA80AM Technische Information
Colorimetrischer analysator für ammonium
Vorschau ausblenden
Andere Handbücher für Liquiline System CA80AM:
- Betriebsanleitung (188 Seiten) ,
- Kurzanleitung (52 Seiten) ,
- Technische information (40 Seiten)
Werbung
Quicklinks
TI01111C/07/DE/09.24-00
71656890
2024-04-30
Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens-
Technologie
Anwendungsbereich
Liquiline System CA80AM ist ein nasschemischer Analysator
zur quasikontinuierlichen Bestimmung der Ammonium-Kon-
zentration in flüssigen Medien.
Der Analysator ist für den Einsatz in folgenden Anwendungen
bestimmt:
• Überwachung und Optimierung der Reinigungsleistung von
kommunalen und industriellen Kläranlagen
• Überwachung und Optimierung von Belebungsbecken
• Überwachung des Kläranlagenauslaufs
• Kontrolle industrieller Abwasserbehandlung
Die Produktvariante "Schrank, Outdoor-Ausführung" darf im
Freien aufgestellt, montiert und betrieben werden.
Products
Technische Information
Liquiline System CA80AM
Colorimetrischer Analysator für Ammonium
Solutions
Ihre Vorteile
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu 4 Memosens-Sensoren
• Gekühlte Version für verlängerte Reagenzienhaltbarkeit
• Zweikanalgerät erhältlich
• Digitale Feldbusse (z. B. PROFINET, PROFIBUS DP, Modbus
TCP, Modbus RS485 und Ethernet IP) und Webserver
• Einfache, werkzeugfreie Wartung
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80AM
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80AM
- Seite 1 Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens- Technologie Anwendungsbereich Ihre Vorteile Liquiline System CA80AM ist ein nasschemischer Analysator • Einfacher Ausbau zur Messstation durch Anschluss von bis zur quasikontinuierlichen Bestimmung der Ammonium-Kon- zu 4 Memosens-Sensoren zentration in flüssigen Medien.
- Seite 2 Liquiline System CA80AM Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....4 Leistungsaufnahme ......20 Sicherung .
- Seite 3 Liquiline System CA80AM Bestellinformationen ..... . . 31 Produktseite ....... . 31 Produktkonfigurator .
- Seite 4 Liquiline System CA80AM Arbeitsweise und Systemaufbau Messprinzip Colorimetrie Nach der Probenaufbereitung wird ein Teil des Permeats in die Misch-/Reaktionskammer gefördert. Das spezifische Farbreagenz wird in einem definierten Mischungsverhältnis exakt zudosiert. Durch die chemische Reaktion entsteht die charakteristische Färbung der Probe. Das multi-spektrale Pho- tometer ermittelt die von der Probe verursachte Absorption bei definierten Wellenlängen.
- Seite 5 Liquiline System CA80AM Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80AM in der bestellten Konfiguration • Reagenzien, Reiniger und Standardlösung (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme und Filtration •...
- Seite 6 Liquiline System CA80AM A0044812 A0044813 3 Messeinrichtung mit Liquiline System CAT810 4 Messeinrichtung mit Liquiline System CAT810 und Reinigungsventil Überlauf Liquiline System CA80 Überlauf Überlauf Probenvorlage Liquiline System CA80 Probe Überlauf Probenvorlage Druckbeaufschlagte Probe Probe Filtereinheit Reinigungsventil Liquiline System CAT810...
- Seite 7 Liquiline System CA80AM A0044811 7 Messeinrichtung mit 2x Liquiline System CAT820 Pumpe Liquiline System CA80 Probe Ventil Medium Filter (Keramik) A0044808 8 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator...
- Seite 8 Liquiline System CA80AM Kundeneigene Lösung Die Probe muss vor der Analyse kundenseitig partikelfrei aufbereitet und homogen sein (repräsenta- tive Probe). Die Probe kann entweder einem externen Vorlagegefäß zugeführt werden oder direkt in das Probenvorlagegefäß des Analysators gefördert werden. Die kundeneigene Probenvorbereitung muss über eine eigene Steuereinheit verfügen.
- Seite 9 Liquiline System CA80AM Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099 9 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional)
- Seite 10 Liquiline System CA80AM A0023193 A0021102 10 Blockschaltbild Probenvorbereitung 11 Blockschaltbild Probenvorbereitung Liquiline System Liquiline System CAT810 mit Reini- CAT820 und CAT860 gungsventil Anschluss 24-V-Spannungsversorgung Anschluss Kommunikation 2 x Kommunikation via Memosens-Protokoll (1 x optional), Schlauchheizung Slot- und Portkodierung...
- Seite 11 Liquiline System CA80AM Busterminierung am Gerät • Über Schiebeschalter am Busmodul 485DP/485MB • Anzeige über die LED "T" auf dem Busmodul 485DP/485MB Verlässlichkeit Zuverlässigkeit durch Memo- Memosens MEMO SENS Mit Memosens wird Ihre Messstelle sicherer: sens-Technologie • Kontaktlose, digitale Signalübertragung ermöglicht optimale galvanische Trennung •...
- Seite 12 Liquiline System CA80AM A0024359 15 Datenlogbuch: Grafische Darstellung auf dem Display Mathematische Funktionen (Virtuelle Prozesswerte) Neben "echten" Prozesswerten, die von angeschlossenen physikalischen Sensoren oder Analogein- gängen geliefert werden, können Sie maximal 6 "virtuelle" Prozesswerte mittels mathematischer Funktionen berechnen lassen.
- Seite 13 • Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt Endress+Hau- ser keine Haftung.
- Seite 14 Liquiline System CA80AM IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, die es gegen verse- hentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
- Seite 15 Liquiline System CA80AM Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 2 zusätzlichen Analogausgängen) • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 4 zusätzlichen Analogausgängen) •...
- Seite 16 Liquiline System CA80AM Ausfallsignal einstellbar, entsprechend Empfehlung NAMUR NE 43 • im Messbereich 0 ... 20 mA: Fehlerstrom von 0 ... 23 mA • im Messbereich 4 ... 20 mA: Fehlerstrom von 2,4 ... 23 mA • Werkseinstellung des Fehlerstroms für beide Messbereiche: 21,5 mA Bürde...
- Seite 17 Liquiline System CA80AM Erweiterungsmodul Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000 24 V DC, L/R = 0 ... 1 ms 0,1 A 500.000...
- Seite 18 Liquiline System CA80AM Modbus TCP TCP-Port TCP-Verbindungen Protokoll Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale...
- Seite 19 Liquiline System CA80AM PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil Application interface identifier 0xF600 Generisches Gerät...
- Seite 20 ‣ Maximal 2 Module "DIO" sind zulässig. ‣ Im Zweifel an Ihre Endress+Hauser-Vertriebszentrale wenden. Kabeldurchführungen und mögliche Kabeldurchmesser Der angegebene Leistungswert auf dem Typenschild bezieht sich auf die Leistungsaufnahme bei einer Inbetriebnahme bei 5˚C (41 °F) nach einer Minute Betriebszeit.
- Seite 21 Liquiline System CA80AM Übersicht aller optionalen Module Modulbezeichnung • 2 Analogaus- • 2 Relais • 4 Relais • 2 Digitale Sensor- • 2 Digitale Ein- gänge • Best.-Nr. • Best.-Nr. eingänge gänge 0/4 ... 20 mA 71125375 71125376 • 2 Spannungsver- •...
- Seite 22 Liquiline System CA80AM Modulbezeichnung 485DP 485MB • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • 5V-Versorgung • RS485 für Mod- gänge gänge 0/4 ... 20 mA für PROFIBUS- 0/4 ... 20 mA 0/4 ... 20 mA • Best.-Nr. DP-Terminierung •...
- Seite 23 Liquiline System CA80AM Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren...
- Seite 24 Liquiline System CA80AM Probenbedarf Ohne Verdünnungsmodul 16 ml (0,54 fl oz)/Messung Mit Verdünnungsmodul • Probe: 10,3 … 16 ml (0,35 … 0,54 fl oz)/Messung (abhängig vom Verdünnungsfaktor) • Verdünnungswasser: 16 … 19,6 ml (0,54 … 0,66)/Messung (abhängig vom Verdünnungsfaktor) Für erwartete Probenkonzentrationen von < 50 mg/l (ppm) ist vollentsalztes Wasser verwenden.
- Seite 25 Liquiline System CA80AM Montageabstand Analysator ≥330(12.99) ≤116 ° A0036774 A0036775 17 Notwendiger Montageabstand. Maßeinheit mm 18 Maximaler Öffnungswinkel (in). Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779 19 Abmessungen Halterung. Maßeinheit mm (in)
- Seite 26 Liquiline System CA80AM Elektromagnetische Verträg- Störaussendung und Störfestigkeit gem. EN 61326-1, Klasse A für Industriebereiche lichkeit Nach EN/IEC 61010-1:2010, Schutzklasse I Elektrische Sicherheit Niederspannung: Überspannungskategorie II Für Installationen bis 2000 m (6500 ft) über NN Verschmutzungsgrad Verschmutzungsgrad 2 Prozess Probentemperatur 4 …...
- Seite 27 Liquiline System CA80AM 417 (16.42) 530 (20.87) A0030419 21 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) 654 (25.74) A0028821 22 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Gewicht Bestellausführung Gewicht mit Kühlmodul Gewicht ohne Kühlmodul Schrankausführung...
- Seite 28 Liquiline System CA80AM Offener Aufbau, Außenschale Schrankgehäuse, Innenschale Offener Aufbau, Innenschale Fenster Sicherheitsglas, beschichtet Reagenzienbehälter Isolierung EPP (Extruded PP) Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile Spritzenkörper Kolbendichtung Liquidmanagergehäuse Liquidmanagerdichtung Schläuche C-Flex (TPE), NORPRENE (PP) Optisches Fenster Borosilikatglas Formdichtung Küvette FFKM...
- Seite 29 Liquiline System CA80AM Bedienbarkeit Bedienkonzept Das einfache und strukturierte Bedienkonzept setzt neue Maßstäbe: • Intuitive Handhabung durch Navigator und Softkeys • Schnelle Konfiguration anwendungsspezifischer Messoptionen • Einfache Parametrierung und Diagnose durch Klartextanzeige • Alle bestellbaren Sprachen sind in jedem Gerät verfügbar ...
- Seite 30 Liquiline System CA80AM Über PROFIBUS DP Master class 1 (PLC, DCS) Master class 2 (FieldCare, PDM) PROFIBUS DP (RS485) FXA291 Ethernet A0039617 26 PROFIBUS DP Terminierungswiderstand Über Modbus RS485 Modbus Master / Gateway Modbus RS485 (RTU, ASCII) FXA291 Ethernet A0039615 ...
- Seite 31 Liquiline System CA80AM Über Ethernet: Webserver/Modbus TCP/PROFINET/EtherNet/IP Ethernet client FieldCare/ Webbrowser Ethernet FXA291 A0039616 28 Modbus TCP oder EtherNet/IP oder PROFINET Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache. Alle anderen Sprachen sind über Menü wählbar.
- Seite 32 Liquiline System CA80AM Erweiterte Auswahl wählen. In einem neuen Fenster öffnet sich der Konfigurator. Das Gerät nach Ihren Anforderungen konfigurieren, indem Sie für jedes Merkmal die gewünschte Option wählen. Auf diese Weise erhalten Sie einen gültigen und vollständigen Bestellcode.
- Seite 33 Liquiline System CA80AM Verbrauchsmaterial https://portal.endress.com/webapp/SparePartFinder Seriennummer oder Produktwurzel angeben. Folgende Verbrauchsmaterialien sind erhältlich: • Reagenzien- und Standardlösungen CY80AM • Reiniger CY800 (für geräteinterne Schläuche) • Reiniger CY820 (für Schläuche der Probenvorbereitung und des Probenvorlagegefäßes) • CAC880, Zu- und Ablaufschläuche für CA80 Wartungskit CAV800 https://portal.endress.com/webapp/SparePartFinder...
- Seite 34 Liquiline System CA80AM Sensoren pH-Glaselektroden Memosens CPS11E • pH-Sensor für Standardanwendungen in Prozess und Umwelttechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps11e Technische Information TI01493C Memosens CPS41E • pH-Sensor für die Prozesstechnik • Mit Keramikdiaphragma und KCl-Flüssigelektrolyt •...
- Seite 35 Liquiline System CA80AM Memosens CPS42E • Redoxsensor für die Prozesstechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps42e Technische Information TI01575C Memosens CPS72E • Redoxsensor für chemische Prozessanwendungen • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps72e...
- Seite 36 Liquiline System CA80AM Memosens COS22E • Hygienischer amperometrischer Sauerstoffsensor mit maximaler Messstabilität über mehrere Ste- rilisationszyklen • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos22e Technische Information TI01619C Chlordioxid- und Chlorsensoren Memosens CCS50E • Membranbedeckter amperometrischer Sensor für Chlordioxid •...
- Seite 37 Liquiline System CA80AM Kabelklettverbinder • 4 Stück, für Sensorkabel • Best.-Nr. 71092051 Kommunikationsspezifisches Zusätzliche Funktionalität Zubehör ‣ Bei der Bestellung von Freischaltcodes die Seriennummer Ihres Geräts angeben. Bestellcode Kommunikation; Software 51516983 Commubox FXA291 (Hardware) 71127100 SD-Karte mit Liquiline Firmware, 1 GB, Industrial Flash Drive...
- Seite 38 Liquiline System CA80AM Systemkomponenten Messkabel Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cyk10 Technische Information TI00118C Memosens-Datenkabel CYK11 • Verlängerungskabel für digitale Sensoren mit Memosens-Protokoll • Produktkonfigurator auf der Produktseite: www.endress.com/cyk11 Technische Information TI00118C SD-Karte •...
