Installatie

Regeleenheid
Monteer de regeleenheid bijvoorkeur op een
plaats zo dicht mogelijk bij de ruitenwissermo-
toren. De bedrading naar de motoren kan dan
kort blijven. Monteer de regeleenheid op een
DIN rail TS35 (zie pag. 31)
Het bedieningspaneel
Plaats het paneel op een plaats waar de gebrui-
ker dit gemakkelijk kan bedienen.
Maak met behulp van een gatenzaag (ø 76
mm) een gat in het instrumentenpaneel.
Aansluitingen
Voor het aansluitschema zie pag. 28
Voedingsspanning
De ruitenwisserbediening is geschikt voor zo-
wel 12 als 24 Volt gelijkspanning.
De spanning waarvoor de ruitenwissermoto-
ren geschikt zijn moet overeenkomen met de
boordspanning (12 Volt of 24 Volt)
In de plus draad van de regeleenheid dient
een hoofdzekering en een schakelaar te wor-
den opgenomen. Pas eventueel een kleinere
zekering toe, afgestemd op de totale maximale
stroom van de 3 ruitenwissermotoren. Pas
aansluitdraden toe met een voldoende grote
doorsnede. Zie het aansluitschema voor de
aanbevolen minimale draaddoorsnede. Sluit
de voedingsspanning aan op de meegeleverde
kabelschoenen ( ø 5 mm).
Installation and user manual Windscreen wiper controller
L !
et op
Wissermotoren
Pas uitsluitend wissermotoren toe van hetzelfde
type; de wissermotoren moeten voorzien zijn van
een automatische parkeerstand.
Om van zowel lage als hoge snelheid gebruik te
kunnen maken moeten de toegepaste ruitenwis-
sermotoren 2 snelheden hebben. Bijvoorbeeld
VETUS type RWS en HDMC. Het VETUS type ORW
is niet geschikt.
Sluit de ruitenwissermotoren aan op de rege-
leenheid zoals in het schema is aangeven. Pas
aansluitdraden toe met een voldoende grote
doorsnede. (Zie het aansluitschema voor de
aanbevolen draaddoorsnede op pagina 28.).
Paneel
Sluit het bedieningspaneel aan op de rege-
leenheid zoals in het schema is aangegeven.
Pas aansluitdraden toe met een doorsnede zo-
als is aangegeven.
Ruitensproeier
Voor een ruitensproeier kan op de aansluiting
'WASHER' een waterpomp of een magneetklep
worden aangesloten.
De spanning waarvoor de waterpomp of
magneetklep geschikt is moet overeenkomen
met de boordspanning (12 Volt of 24 Volt)
Regensensoren
Raadpleeg de met de regensensoren meegele-
verde handleiding hoe deze te installeren.

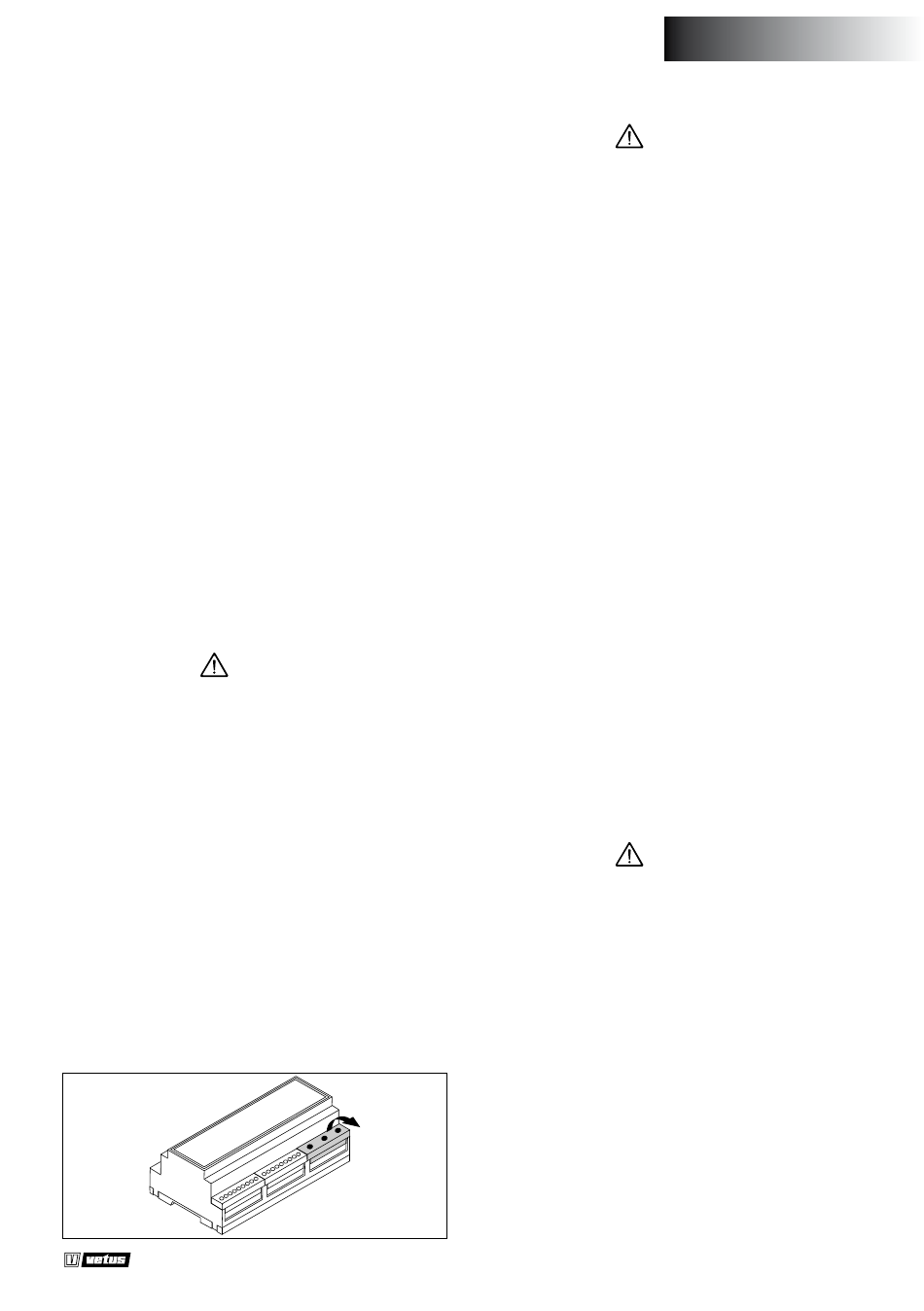

Beveiligingen
Elke wissermotor afzonderlijk is beveiligd met
een zekering. Ook de sproeierpomp is bevei-
ligd met een zekering.
Deze zekeringen bevinden zich onder het dek-
NEDERLANDS
L !
et op
L !
et op
