Installazione

Dispositivo di regolazione
Posizionate il dispositivo di regolazione prefe-
ribilmente il più vicino possibile ai motori dei
tergicristalli. In questo modo i cavi che lo col-
legano ai motori saranno corti. Montate il di-
spositivo di regolazione su una barra DIN TS35
(vedi pag. 31)
Il pannello di comando
Installate il pannello in una posizione tale che
l'utilizzatore possa facilmente accedervi. Con
l'aiuto della una punta a tazza (ø 76 mm), prati-
cate un foro nel panello degli strumenti.
Collegamenti
Per lo schema di collegamento si rimanda a
pag. 28.
Tensione di alimentazione
Il comando per tergicristalli è adatto a tensioni
di corrente continua di 12 Volt e di 24 Volt.
a
La tensione di funzionamento dei motori dei
tergicristalli deve corrispondere alla tensione
di bordo (12 Volt o 24 Volt)
Il cavo positivo del dispositivo di regolazione
deve essere dotato di un interruttore ed un
fusibile. Eventualmente inserite un fusibile con
amperaggio inferiore, adeguato alla corrente
massima totale dei 3 motori dei tergicristalli.
Usate cavi con una sezione sufficientemente
grande. Vedi schema di collegamento per se-
zione minima raccomandata dei cavi. Collega-
te la tensione di alimentazione con i terminali
in dotazione (ø 5 mm).
Installation and user manual Windscreen wiper controller
ttenzione
Motori per tergicristalli
a
Installate unicamente motori per tergicristalli
dello stesso tipo e dotati di una posizione di par-
cheggio automatica.
Per potere utilizzare sia la funzione a bassa velo-
cità, sia quella ad alta velocità, è necessario che i
motori per tergicristalli dispongano di 2 velocità.
Per esempio il motore Vetus tipo RWS e HDMC. Il
motore Vetus tipo ORW non è indicato.
Collegate il motore per tergicristalli al dispositi-
vo di regolazione, come indicato nello schema.
Usate cavi con una sezione sufficientemente
grande. Vedi schema di collegamento per cavi
di sezione raccomandata a pagina 28.).
Pannello
Collegate il pannello di comando al dispositi-
vo di regolazione, come indicato nello schema.
Usate cavi con sezione uguale a quella indicata.
Lavavetri
Per l'installazione di un lavavetri è possibile
collegare una pompa dell'acqua o una valvola
magnetica al connettore "WASHER".
a
La tensione di funzionamento della pompa o
della valvola magnetica deve corrispondere
alla tensione di bordo (12 Volt o 24 Volt)
Sensori della pioggia
Per l'installazione dei sensori della pioggia si ri-
manda alle istruzioni fornite insieme agli stessi.
Sistemi di protezione
Ogni motore per tergicristalli è dotato di un
proprio fusibile. Anche la pompa lavavetri è
dotata di un proprio fusibile.

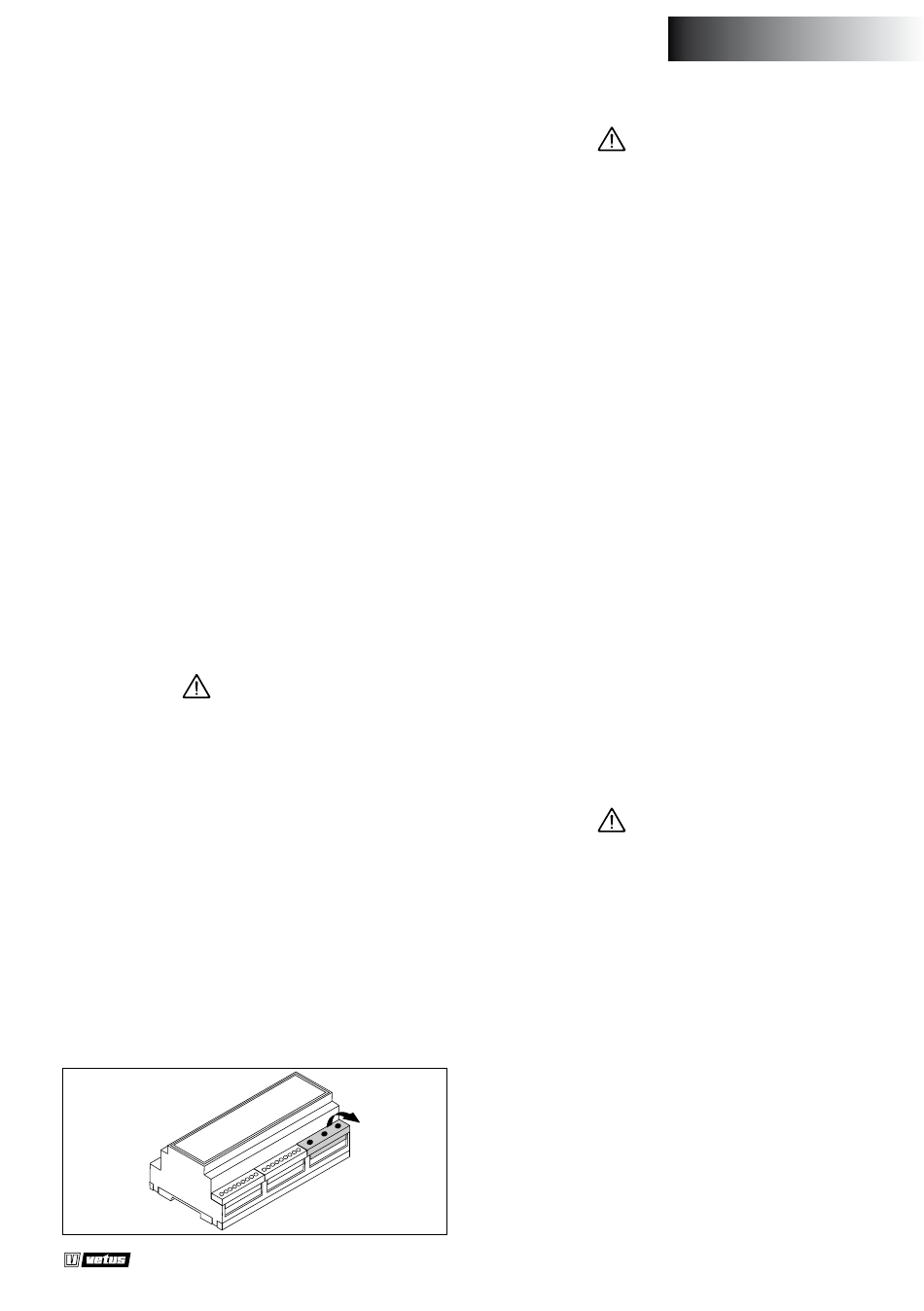

I fusibili sono situati sotto il coperchio del di-
spositivo di regolazione (per rimuovere il co-
perchio fare riferimento alla seguente figura).
ITALIANO
ttenzione
ttenzione
