Installation

Regler
Den Regler so nahe wie möglich an den Schei-
benwischermotoren montieren. Die Verkabe-
lung zu den Motoren kann dort bleiben. Den
Regler auf eine DIN Schiene TS35 (siehe Seite
31) montieren.
Bedienungspanel
Das Panel an einer Stelle montieren, an der es
der Anwender problemlos bedienen kann. Mit
eine Lochsäge (ø 76 mm) im Armaturenbrett
ein Loch anbringen.
Anschlüsse
Für den Schaltplan siehe Seite 28.
Netzspannung
Die Scheibenwischerbedienung eignet sich so-
wohl für 12 als auch 24 Volt Gleichspannung.
Die Spannung der Scheibenwischermotoren
muss der Bordspannung entsprechen (12
Volt oder 24 Volt)
In das (+) Pluskabel des Reglers muss ein Schal-
ter und eine Hauptsicherung eingebaut werden.
Unter Berücksichtigung des höchstzulässigen
Gesamtstroms der 3 Scheibenwischermotoren
kann eventuell eine kleinere Sicherung einge-
baut werden. Anschlusskabel mit ausreichend
großem Durchmesser verwenden. Den Schalt-
plan für den empfohlenen Mindestkabeldurch-
schnitt zu Rate ziehen. Die Netzspannung an
die mitgelieferten Kabelklemmen (ø 5 mm) an-
schließen.
Installation and user manual Windscreen wiper controller
a
chtunG
Scheibenwischermotoren
Ausschließlich Scheibenwischermotoren
gleichen Typs einsetzen, die darüber hinaus mit
einem automatischen Parkstand ausgestattet
sind. Um sowohl die niedrige als auch die hohe
Geschwindigkeit nutzen zu können, müssen die
eingesetzten Scheibenwischermotoren 2 Ge-
schwindigkeiten besitzen. Wie beispielsweise die
VETUS-Typen RWS und HDMC. Der VETUS-Typ
ORW ist nicht geeignet.
Die Scheibenwischermotoren gemäß Schalt plan
an den Regler anschließen.
Anschlusskabel mit ausreichend großem Durch-
messer verwenden. (Den Schaltplan für den
empfohlenen Kabeldurchschnitt auf Seite 28).
Panel
Das Bedienungspanel gemäß Schaltplan an
den Regler anschließen. Anschlusskabel mit
einem ausreichend großen Durchmesser, wie
angegeben, verwenden.
Scheibenwaschanlage
Für eine Scheibenwaschanlage kann am An-
schluss „WASHER" eine Wasserpumpe oder ein
Magnetventil angeschlossen werden.
Die Spannung für die Wasserpumpe oder das
Magnetventil muss der Bordspannung ent-
sprechen (12 Volt oder 24 Volt)
Regensensoren
Für die Installation die bei den Regensensoren
mitgelieferte Gebrauchsanleitung zu Rate zie-
hen.

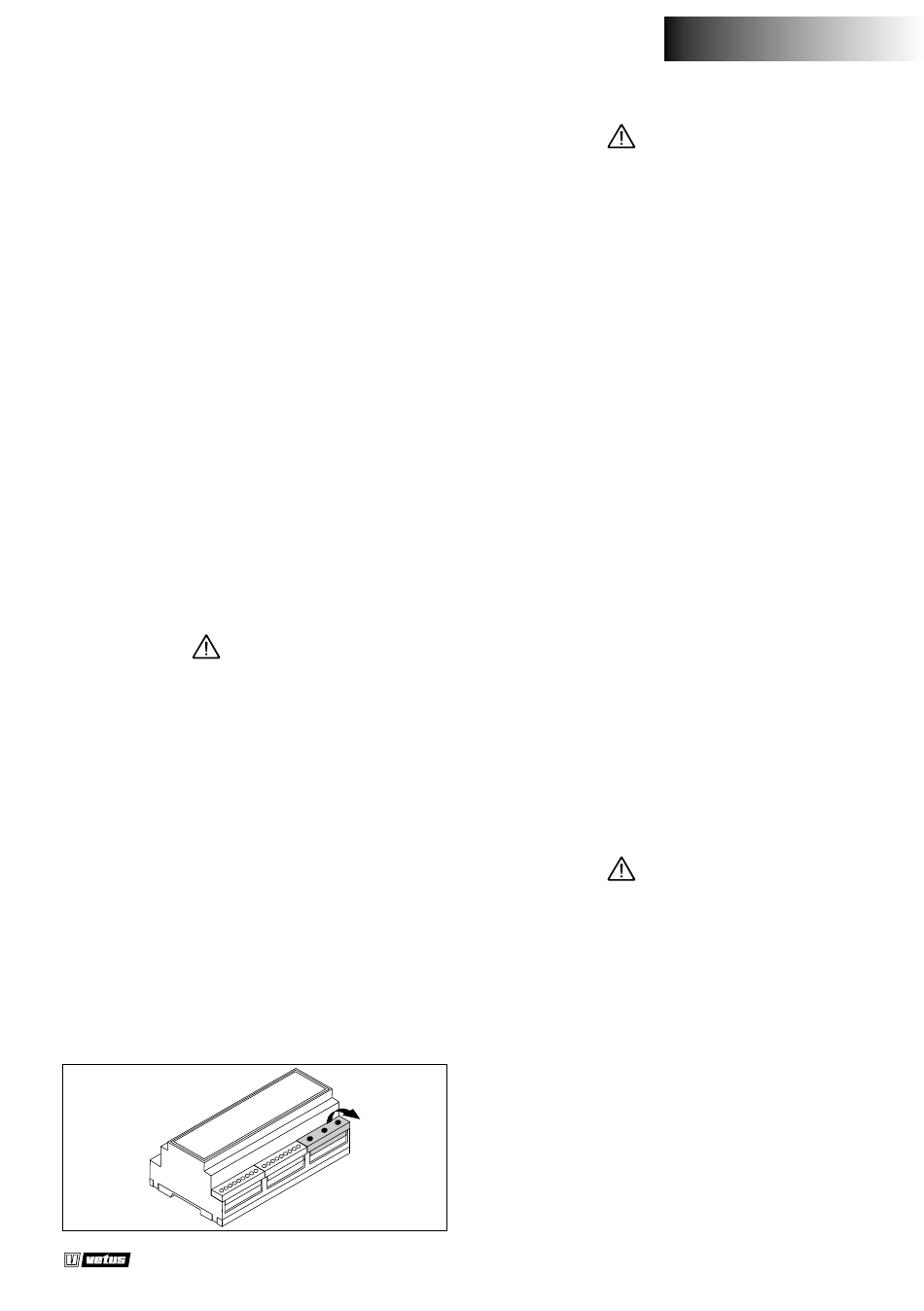

Sicherungen
Jeder Scheibenwischermotor ist mit einer se-
paraten Sicherung gesichert. Auch die Sprü-
herpumpe verfügt über eine Sicherung.
DEUTSCH
a
chtunG
a
chtunG
