3 Installatie
De CANVXCJP kan uit het zicht worden gemonteerd op een niet per-
manent toegankelijke, geventileerde, locatie.
3.1 Aansluiten van de CAN-bus kabels
Raadpleeg het CAN-bus schema op pagina 61 voor het aansluiten
van de CANVXCJP.
De CAN-bus voeding moet altijd op 12 Volt (≥10 V, ≤16 V)
worden aangesloten.
De maximale lengte van de CAN-lijn is 40 meter. Gebruik voor
grotere lengtes de VETUS CAN-repeater (CANR).
Als een DC/DC-omvormer wordt gebruikt voor de voeding van
het CAN-bussysteem, zorg er dan voor dat de min-aansluitin-
gen van zowel de ingang als de uitgang zijn, of kunnen worden,
doorverbonden. Neem bij twijfel contact op met de leverancier
van de omvormer.
Raadpleeg de betre ende boeg- of hekschroef installatiehandlei-
ding voor uitgebreide CAN-bus schema's en het con gureren van
een boeg- of hekschroef.
3.2 Aansluiten van de joystick
Raadpleeg de installatieschema's op pagina 61
De meegeleverde kabelboom is geschikt voor het aansluiten van
één CANVXCJP bedieningsinterface en één VETUS joystick. Als een
systeem met meerdere joysticks wordt toegepast, moet voor elke
joystick een aparte CANVXCJP bedieningsinterface worden geïnstal-
leerd.
Verbind de grote connector van de kabelboom met de CANVXCJP en
de kleine connector met de VETUS joystick.
4 Controle/proefdraaien
en con gureren van de
bedieningsinterface
4.1 Algemeen
Controleer of het systeem correct is aangesloten. Schakel hierna de
CAN-bus voedingsspanning en de voedingsspanning van de boeg-
en/of hekschroef in.
Installation manual BOWPRO control interface CANVXCJP
L
et op
v
oorzichtiG
L
et op

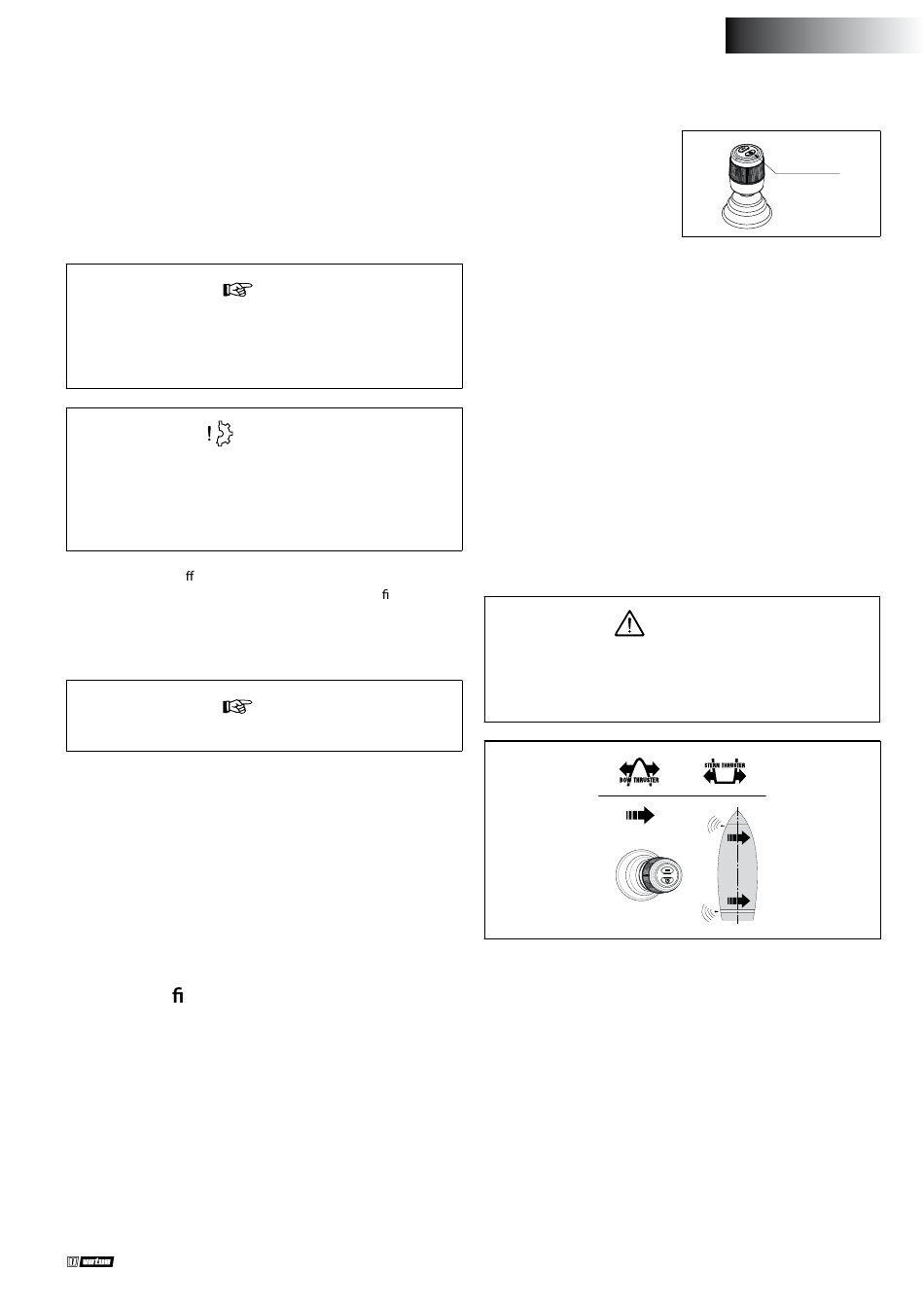

4.2 Inschakelen bedieningsinterface
Schakel de accu-hoofdschakelaar in. Het systeem is nu 'stand-by' .
• Druk op de 'AAN/UIT' knop
van de joystick.
U hoort een repeterend signaal, di-di-di ( . . . ). Binnen 6 seconden
moet de 'AAN/UIT' knop voor de tweede keer worden ingedrukt. De
zoemer bevestigd met een signaal, dahdidah (- . -), dat de bedie-
ningsinterface gereed is voor gebruik.
4.3 Wisselen van bedieningsinterface
Om de bediening in een systeem met meerdere bedieningsinterfa-
ces over te dragen, volgt u de instructies in punt 4.2.
4.4 Uitschakelen bedieningsinterface
Houdt de 'AAN/UIT' knop ingedrukt totdat u het signaal, di-di-di-dah-
dah ( . . . - - ) hoort. Het bedieningsinterface is uitgeschakeld.
• Schakel de accu-hoofdschakelaar uit indien u van boord gaat.
4.5 Controleren stuwkrachtrichting
De bewegingsrichting van de boot dient overeen te komen
met de bewegingsrichting van de joystick. U moet dit voor
ELKE CANXVCJP bedieningsinterface controleren! Doe dit
voorzichtig en op een veilige locatie.
• Indien de beweging van de boot tegengesteld is aan de richting
waarin de joystick wordt bewogen moet dit worden gecorrigeerd
zoals in 4.7 is aangegeven.
4.6 Fabrieksinstellingen herstellen
Schakel alle bedieningsinterfaces uit (zie 4.4). Voer op de te herstel-
len bedieningsinterface de volgende handelingen uit:
1. Druk de 'AAN/UIT' knop in en houd deze 30 seconden ingedrukt.
2. Na 30 seconden klinkt het signaal, dah-di-di-di-dah ( - . . . - ). Laat
nu de 'AAN/UIT' knop los.
3. Druk één keer op de 'AAN/UIT' knop. Het signaal, dah ( - ) klinkt. De
fabrieksinstellingen van deze bedieningsinterface zijn hersteld.
NEDERLANDS
AAN/UIT
