3 Descrizione del prodotto
3.1 Panoramica generale del prodotto

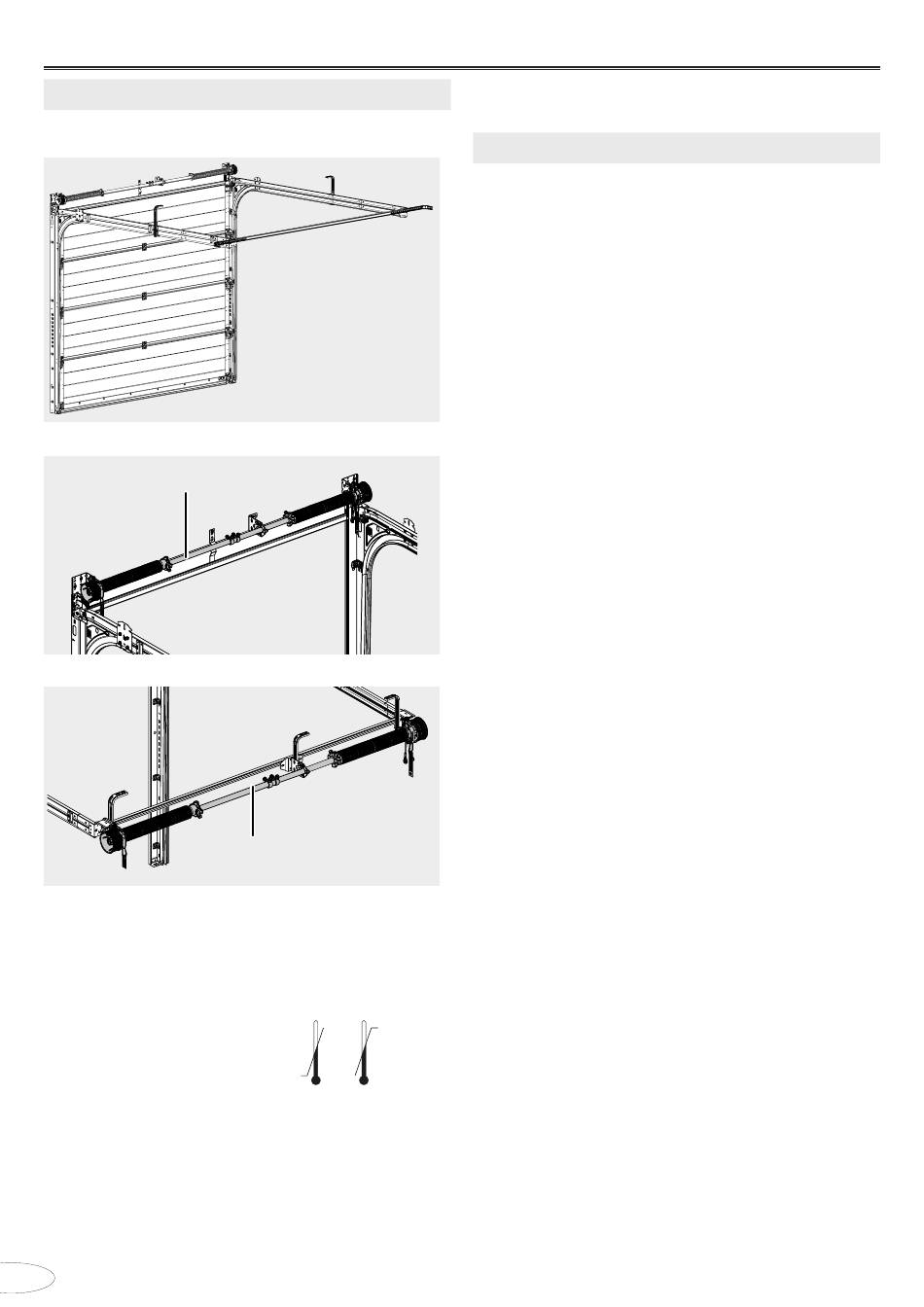

Fig. 1: Visualizzazione prodotto
VL
Fig. 2: Albero con molla di torsione davanti (variante VL)
Fig. 3: Albero con molla di torsione dietro (variante HL)
3.2 Specifiche tecniche
Specifiche del modello
Prodotto:
Dimensione portone / peso vedi targhetta
Intervallo di temperatura:
Livello della pressione
acustica L
pA
Produttore:
100 - IT
HL
iso45-5 TW
+40 °C
-20 °C
≤ 70 dB(A)
Novoferm GmbH
Isselburger Straße 31
46459 Rees (Haldern)
Germania
www.novoferm.de
Queste istruzioni per il montaggio, per l'uso e per la manutenzione devono essere conservate per tutta la durata di utilizzo!
3.3 Targhetta
La targhetta si trova all'interno del battente del portone.
4 Montaggio
4.1 Indicazioni di sicurezza per
l'installazione e il montaggio
• L'installazione deve essere fatta esclusivamente
da installatori qualificati, vedi capitolo 2.3
Qualifica del personale.
• Acquisire dimestichezza di tutte le istruzioni per
l'installazione prima delle operazioni
d'installazione del prodotto.
• Non eseguire mai l'installazione da soli. Alcuni
passaggi di lavoro possono essere eseguiti
solamente in presenza di due persone.
• Durante l'installazione, indossare il proprio
equipaggiamento di protezione personale.
4.2 Dotazione
La dotazione si basa sulla propria configurazione del
prodotto. Di norma, la dotazione è composta in se-
guente modo:
• Pacchetto sezione
• Pacchetto telaio
• Pacchetto montaggio
4.3 Preparazione al montaggio
4.3.1 Avvertenze per il montaggio
Prima di iniziare il montaggio, osservare seguenti av-
vertimenti:
• Le fasi di montaggio descritte in presenti
istruzioni per il montaggio e per l'uso si
riferiscono a una situazione di installazione
standard. In situazioni con installazioni
particolari, rivolgersi al produttore.
• Ricordarsi che le seguenti istruzioni per il
montaggio descrivono il montaggio di un portone
a sezioni con un albero con molla di torsione
posizionato davanti (VL). Se è previsto il
montaggio di un albero con molla di torsione
posizionato dietro (HL), seguire anche le
istruzioni riportati nel capitolo: 4.7 - Montaggio
dell'albero con molla di torsione in posizione
posteriore (HL).
• Per sicurezza, prima del montaggio, confrontare
le dimensioni del garage e confrontarle con le
dimensioni orientative di costruzione del portone.
– larghezza interna minima del garage =
larghezza orientativa di costruzione + 160 mm
– Per VL: altezza minima del garage soffitto =
altezza orientativa di costruzione + 220 mm
– Per HL: altezza minima del garage soffitto =
altezza orientativa di costruzione + 120 mm
– larghezza minima della battuta a destra e a
sinistra = 35 mm
