Novoferm NovoRol Montageanleitung

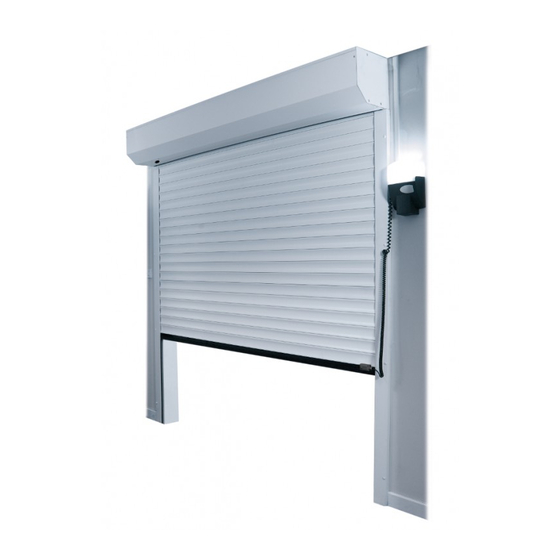

Automatisches garagen
rolltor
Vorschau ausblenden
Andere Handbücher für NovoRol:
- Bedienungsanleitung (64 Seiten) ,
- Installations-, betriebs- und wartungsanweisungen (15 Seiten)
Verwandte Anleitungen für Novoferm NovoRol
Inhaltszusammenfassung für Novoferm NovoRol

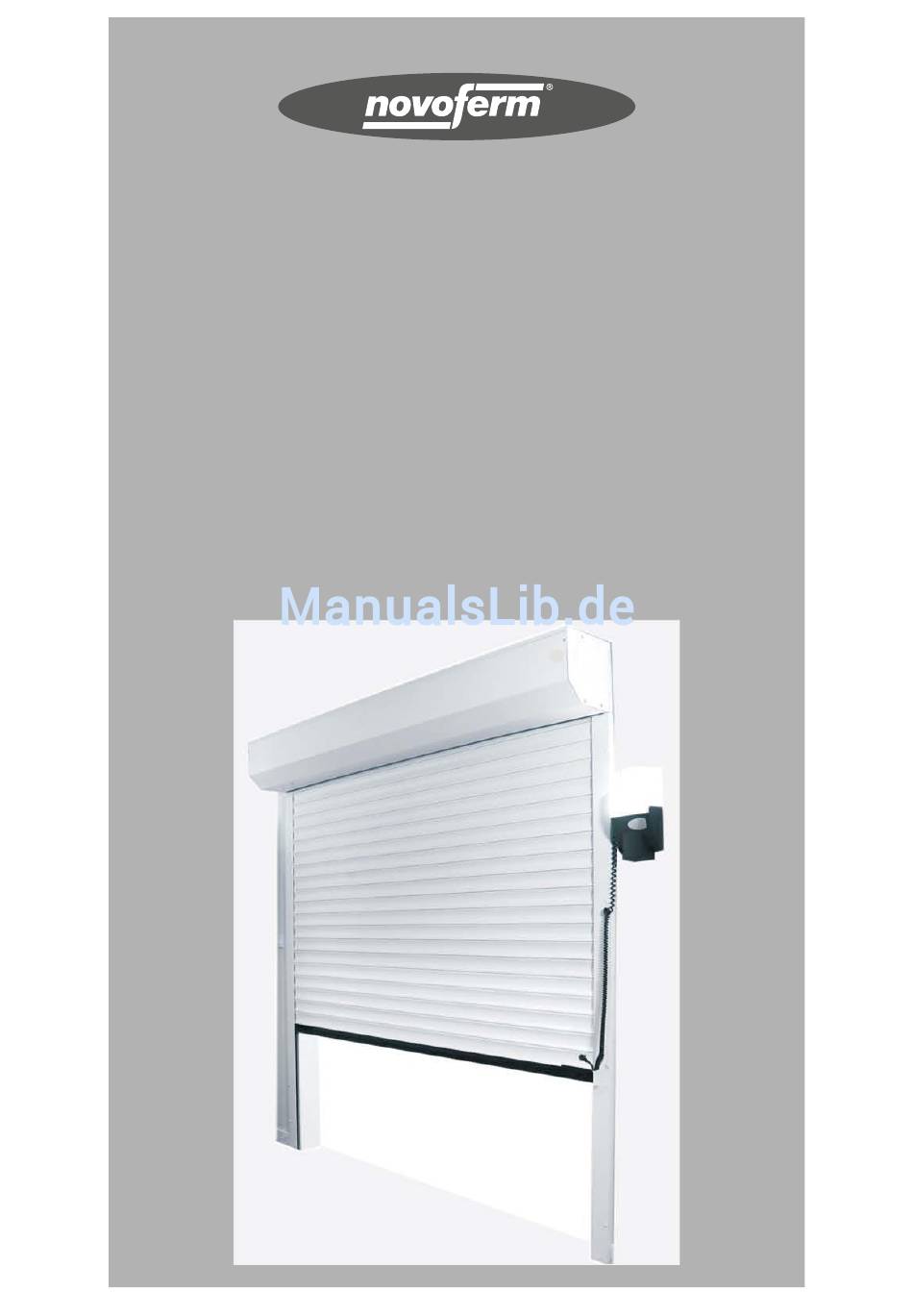

- Seite 1 MONTAGEANLEITUNG Automatisches Garagen Rolltor NovoRol® Herstelldatum: Der März 2016 FT 751 85 J Montageanleitung für kraftbetätigtes Garagen-Rolltor NovoRol® FT 751 85 D Notice de montage NovoRol motorisée 1/22...
- Seite 2 Draufsicht - die Toranschläge müssen auf gleicher Ebene liegen Ausgleichskeil Ausgleichskeil BEI MONTAGE IN DIE ÖFFNUNG: Motorkabelausgang entsprechend den örtlichen Gegebenheiten durch Bohren einer FT 751 85 D Notice de montage NovoRol motorisée 2/22 FT 751 85 D Notice de montage NovoRol motorisée 2/22 Kabeldurchführung im Aluminiumkasten erstellen Montage vor/hinter der Öffnung...
- Seite 3 Innenansicht bei Motor rechts. Wenn Motor auf linker Seite, braun und schwarz vertauschen. WEISS GRÜN FT 751 85 D Notice de montage NovoRol motorisée 7/22 BRAUN ANSCHLUSS SCHLIESSKANTENSICHERUNG FT 751 85 J Montageanleitung für kraftbetätigtes Garagen-Rolltor NovoRol® FT 751 85 J Montageanleitung für kraftbetätigtes Garagen-Rolltor NovoRol®...
- Seite 4 CABLE TYPE: J-YY 2 x 2 x 0,6 – – c i t é FT 751 85 D Notice de montage NovoRol motorisée ENDSTELLUNGSEINSTELLUNG: ROT = SCHLIESSUNG WEISS = ÖFFNUNG FT 751 85 D Notice de pose NovoRol® motorisée 10/22...
- Seite 5 Motor die Drehrichtung um und öffnet das Tor bis in Öffnungs-Endstellung. Wird ein Hindernis beim Öffnen erreicht, stoppt die Torbewegung sofort. FT 751 85 D Notice de montage NovoRol motorisée 14/22 FT 751 85 J Montageanleitung für kraftbetätigtes Garagen-Rolltor NovoRol®...
-
Seite 6: Montage
Bohrung Führungsleiste Wandbohrung -und Führungsleiste (in der Öffnung) 2. Montage Gestänge 4. Betriebsanleitung Montage Montage Montage Gestänge Plattenzylinder Kulisse-Gestänge an der Wand FT 751 85 J Montageanleitung für kraftbetätigtes Garagen-Rolltor NovoRol® FT 751 85 J Montageanleitung für kraftbetätigtes Garagen-Rolltor NovoRol®... - Seite 7 Ihnen Stellen in dieser Schrift (Zubehöre z.B. Schlüsselschalter) Montagereihenfolge zu zerlegen. verursachen! Die fehlerhafte Montage entbindet Die Novoferm Fotozelle LS5 ist in 20 bis 30 cm unverständlich erscheinen. Bei unsachgemäßer den Hersteller von allen Verantwortungen. Bodenhöhe anzubringen. Abstand vom Tor und Montage kann dieses Erzeugnis für den Benutzer...
- Seite 8 Die Tormechanik wurde abgeändert. Tormontage vom Fachmann kontrollieren lassen. Der Deckel der Steuereinheit dient als Drucktaste Montage-, Betriebs- und Wartungsanleitungen des gewährt wird, wenn das Novoferm Garagentor Tor öffnet oder schließt unvollständig. zur Torbetätigung in der Garage. motorbetriebenen NovoRol Garagentors alljährlich vom Novofermhändler inspiziert und...
-
Seite 9: Sicherheitshinweise
LEISTUNGSERKLÄRUNG No. 1410-CPR-2013 WICHTIG Eindeutiger Kenncode des Produkttyps: NOVOROL Der Hersteller lehnt jegliche Haftung für eventuelle Schäden ab, die durch Nichteinhaltung der Typen-, Chargen- oder Seriennummer oder ein anderes Kennzeichen zur Identifikation des Bauprodukts gemäß Artikel 11(4): siehe CE Kennzeichnung Vom Hersteller vorgesehener Verwendungszweck oder vorgesehene Verwendungszwecke des Bauprodukts gemäß... - Seite 10 Vorhandensein der Betriebsanleitung Einführung des Torblatts in Gleitschienen Kontrolle und Säuberung der Gleitschienen Elektroteile-Kontrolle bitte abhaken Kontrolle der Endstellungseinstellung Kontrolle der Elektroanschlüsse Kontrolle der Schließkantensicherung Kontrolle der Lichtschranke Kontrolle der Steuereinheit FT 751 85 J Montageanleitung für kraftbetätigtes Garagen-Rolltor NovoRol®...
