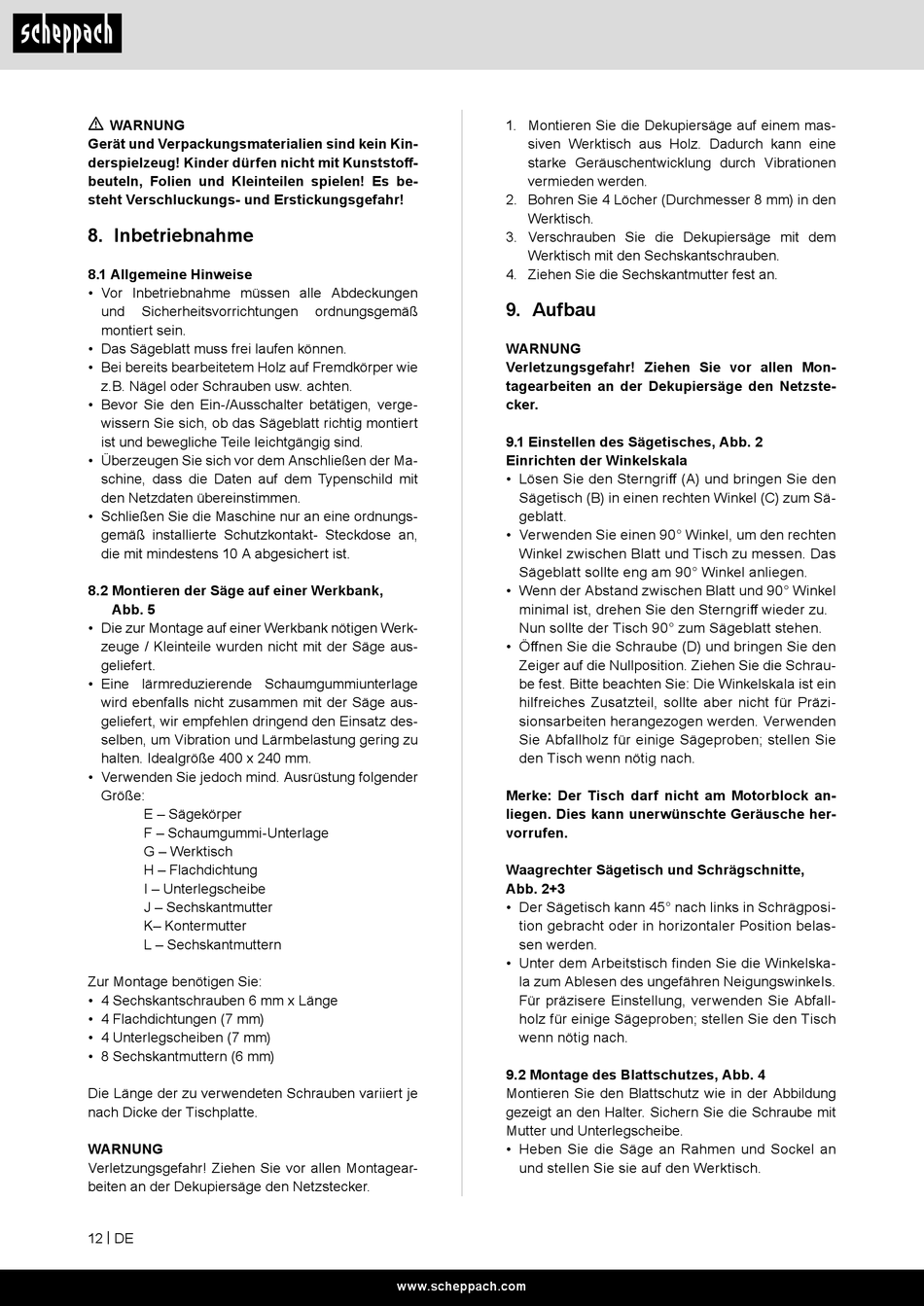

Scheppach deco-flex Original Bedienungsanleitung Seite 12

m
WARNUNG
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es be-
steht Verschluckungs- und Erstickungsgefahr!
8. Inbetriebnahme
8.1 Allgemeine Hinweise
• Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen
montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie
z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit
den Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt- Steckdose an,
die mit mindestens 10 A abgesichert ist.
8.2 Montieren der Säge auf einer Werkbank,
Abb. 5
• Die zur Montage auf einer Werkbank nötigen Werk-
zeuge / Kleinteile wurden nicht mit der Säge aus-
geliefert.
• Eine lärmreduzierende Schaumgummiunterlage
wird ebenfalls nicht zusammen mit der Säge aus-
geliefert, wir empfehlen dringend den Einsatz des-
selben, um Vibration und Lärmbelastung gering zu
halten. Idealgröße 400 x 240 mm.
• Verwenden Sie jedoch mind. Ausrüstung folgender
Größe:
E – Sägekörper
F – Schaumgummi-Unterlage
G – Werktisch
H – Flachdichtung
I – Unterlegscheibe
J – Sechskantmutter
K– Kontermutter
L – Sechskantmuttern
Zur Montage benötigen Sie:
• 4 Sechskantschrauben 6 mm x Länge
• 4 Flachdichtungen (7 mm)
• 4 Unterlegscheiben (7 mm)
• 8 Sechskantmuttern (6 mm)
Die Länge der zu verwendeten Schrauben variiert je
nach Dicke der Tischplatte.
WARNUNG
Verletzungsgefahr! Ziehen Sie vor allen Montagear-
beiten an der Dekupiersäge den Netzstecker.
12 | DE
ordnungsgemäß
www.scheppach.com
1. Montieren Sie die Dekupiersäge auf einem mas-
siven Werktisch aus Holz. Dadurch kann eine
starke Geräuschentwicklung durch Vibrationen
vermieden werden.
2. Bohren Sie 4 Löcher (Durchmesser 8 mm) in den
Werktisch.
3. Verschrauben Sie die Dekupiersäge mit dem
Werktisch mit den Sechskantschrauben.
4. Ziehen Sie die Sechskantmutter fest an.
9. Aufbau
WARNUNG
Verletzungsgefahr! Ziehen Sie vor allen Mon-
tagearbeiten an der Dekupiersäge den Netzste-
cker.
9.1 Einstellen des Sägetisches, Abb. 2
Einrichten der Winkelskala
• Lösen Sie den Sterngriff (A) und bringen Sie den
Säge tisch (B) in einen rechten Winkel (C) zum Sä-
geblatt.
• Verwenden Sie einen 90° Winkel, um den rechten
Winkel zwi schen Blatt und Tisch zu messen. Das
Sägeblatt sollte eng am 90° Winkel anliegen.
• Wenn der Abstand zwischen Blatt und 90° Winkel
mini mal ist, drehen Sie den Sterngriff wieder zu.
Nun sollte der Tisch 90° zum Sägeblatt stehen.
• Öffnen Sie die Schraube (D) und bringen Sie den
Zeiger auf die Nullposition. Ziehen Sie die Schrau-
be fest. Bitte be achten Sie: Die Winkelskala ist ein
hilfreiches Zusatzteil, sollte aber nicht für Prä zi-
sionsarbeiten herangezogen werden. Verwenden
Sie Abfallholz für einige Sägeproben; stellen Sie
den Tisch wenn nötig nach.
Merke: Der Tisch darf nicht am Motorblock an-
liegen. Dies kann unerwünschte Geräusche her-
vorrufen.
Waagrechter Sägetisch und Schrägschnitte,
Abb. 2+3
• Der Sägetisch kann 45° nach links in Schrägposi-
tion ge bracht oder in horizontaler Position belas-
sen werden.
• Unter dem Arbeitstisch finden Sie die Winkelska-
la zum Ab lesen des ungefähren NeigungswinkeIs.
Für präzisere Einstellung, verwenden Sie Abfall-
holz für einige Sägeproben; stellen Sie den Tisch
wenn nötig nach.
9.2 Montage des Blattschutzes, Abb. 4
Montieren Sie den Blattschutz wie in der Abbildung
gezeigt an den Halter. Sichern Sie die Schraube mit
Mutter und Unter legscheibe.
• Heben Sie die Säge an Rahmen und Sockel an
und stel l en Sie sie auf den Werktisch.
