Inbetriebnahme
7.2
berprüfung der Regel- und Absperrventile
7.2.1 Regelventile und Stellantriebe
Stellantrieb
Reversierbar R, N
Thermoelektrisch T, Q
Stufenlos S

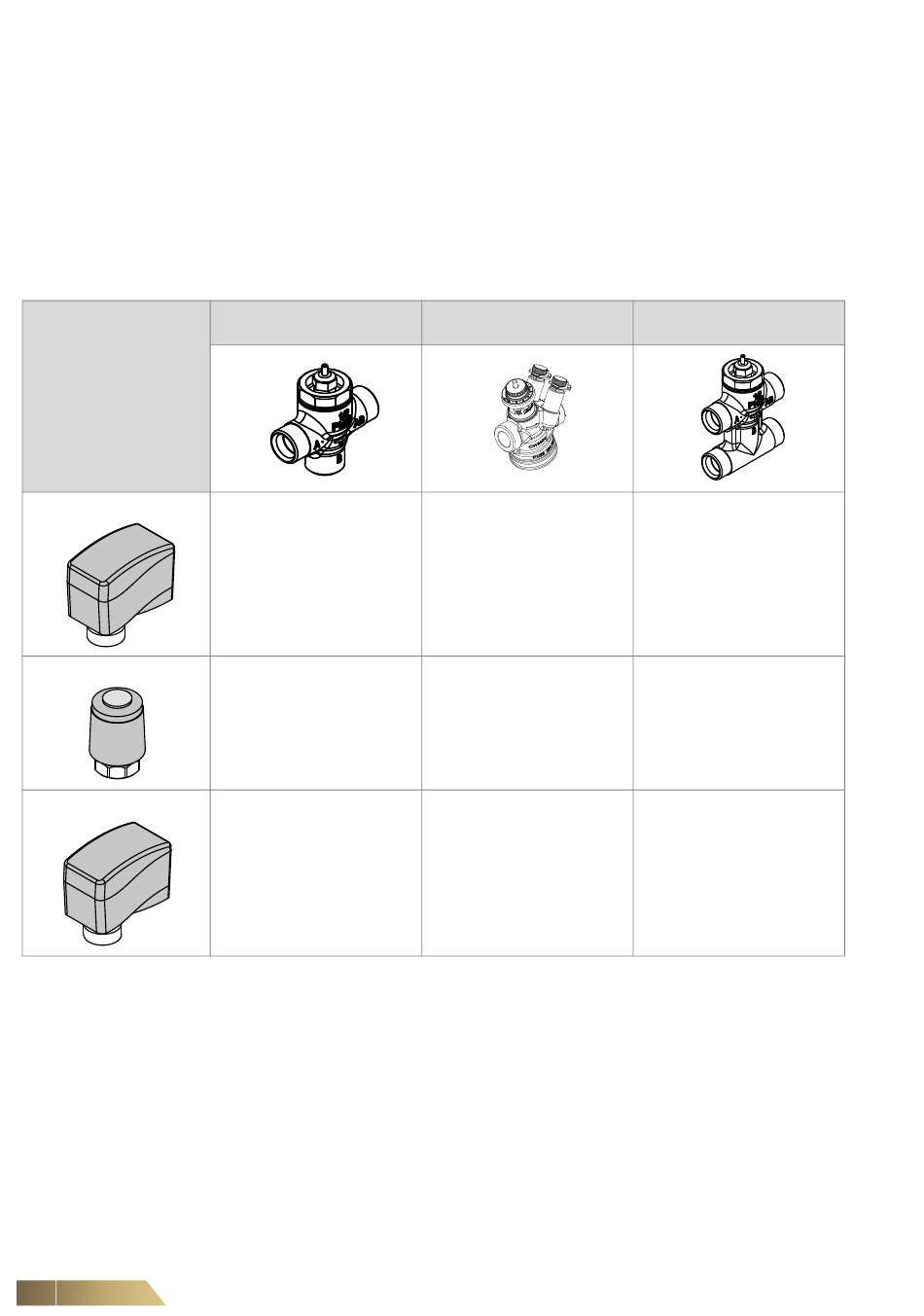

Tabelle 7-1: Übersicht der Regelventile und Stellantriebe
86
Bei bauseitigen Ventilen sind diese gemäß den Vorschriften des Herstellers zu über-
prüfen.
Übersicht der 2-Wege-, druckunabhängigen 2-Wege- und 3-Wege-Ventile mit
möglichen Stellantrieb-Nachrüstvarianten (reversierbar, thermoelektrisch, stetige
Stellantriebe 230V AC / 24V AC), siehe Tabelle 7-1.
2-Wege Ventil
Stellantrieb: AMV130ES
Betriebsspannung:
230 VAC/24 VAC
Ventilhub: 2,8 mm
Laufzeit: 130 s
Stellantrieb: TWA ZL
Betriebsspannung:
230 VAC/24 VAC
Ventilhub: 2,8 mm
Laufzeit: 180 s
Stellantrieb: AME130ES
Betriebsspannung:
24 VAC (0–10 V)
Ventilhub: 2,8 mm
Laufzeit: 130 s
Druckunabhängiges 2-Wege
Ventil
Stellantrieb: AMV130
Betriebsspannung: 230 VAC
Ventilhub: 4,0 mm
Laufzeit: 130 s
Stellantrieb: TWA Z
Betriebsspannung:
230 VAC/24 VAC
Ventilhub: 4,0 mm
Laufzeit: 180 s
Stellantrieb: AME110NL
Betriebsspannung:
24 VAC (0–10 V)
Ventilhub: 4,0 mm
Laufzeit: 130 s
FläktGroup DC-2015-0159-DE 2024-06/R9 • Änderungen vorbehalten
HyCassette-Geko
3-Wege Ventil
Stellantrieb: AMV130ES
Betriebsspannung:
230 VAC/24 VAC
Ventilhub: 2,8 mm
Laufzeit: 130 s
Stellantrieb: TWA ZL
Betriebsspannung:
230 VAC/24 VAC
Ventilhub: 2,8 mm
Laufzeit: 180 s
Stellantrieb: AME130ES
Betriebsspannung:
24 VAC (0–10 V)
Ventilhub: 2,8 mm
Laufzeit: 130 s
