Hydraulischer Anschluss
5.3.4 Mediumanschluss 4-Leiter-System
4-Leiter
Pos. 1: Kühlen – Vorlauf
Pos. 2: Kühlen – Rücklauf
Pos. 3: Heizen – Vorlauf
Pos. 4: Heizen – Rücklauf
Pos. 5: Öffnung für Konden-
satschlauch
46
Nicht isolierte Rohre und ggf. Ventile müssen im 4-Leiter-System direkt über der seit-
lichen Kondensatwanne verlegt werden, um das im Kühlbetrieb an den Rohrleitungen
anfallende Kondensat in die Kondensatwanne abzuführen.
•
Beachten Sie die Angaben im Kapitel 5.3.1 „Montage der Anschlüsse" auf Seite 45.
•
Führen Sie die Rohre im rechten Winkel seitlich oder nach hinten weg.
•
Verschrauben Sie die Anschlüsse.
•
Montieren Sie die seitliche Kondensatwanne wie in Kapitel 5.5 „Montage der
seitlichen Kondensatwanne" auf Seite 58 beschrieben (nicht bei reinen
Heizgeräten).
Anwenderhinweise!
Das Maß der Rohranschlüsse am Wärmetauscher ist immer Innengewinde G 1/2".

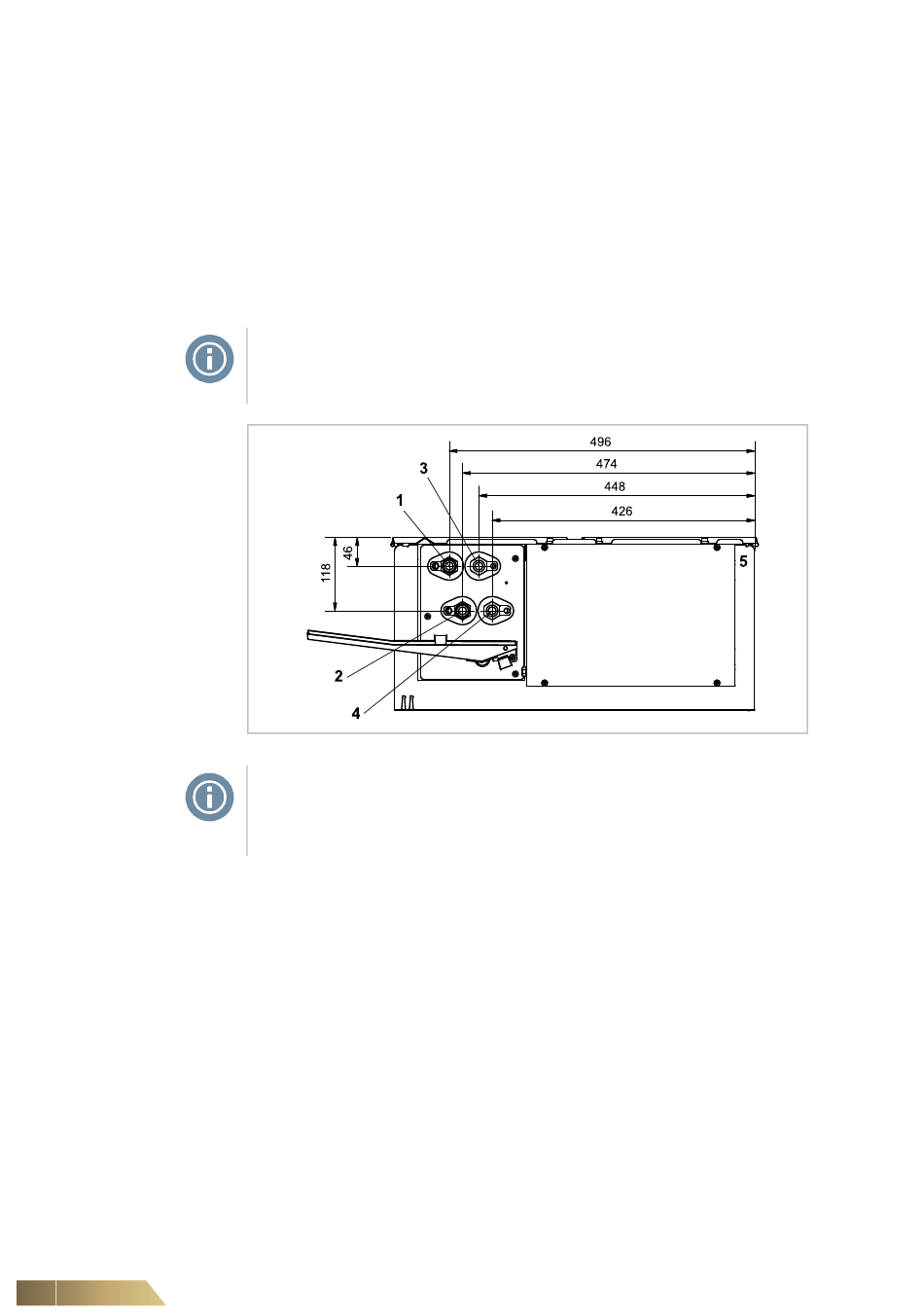

Abb. 5-10: Rohranschlüsse im 4-Leiter-System
Anwenderhinweise!
Bei den angegebenen Maßen handelt es sich um „Richtwerte". Auf Grund von sich
addierenden Toleranzen können Abweichungen bis 10 mm (in Einzelfällen auch
darüber) auftreten.
