probst SVZ-UNI Betriebsanleitung Seite 23

Manipulowanie
6.1.2 Szyszki

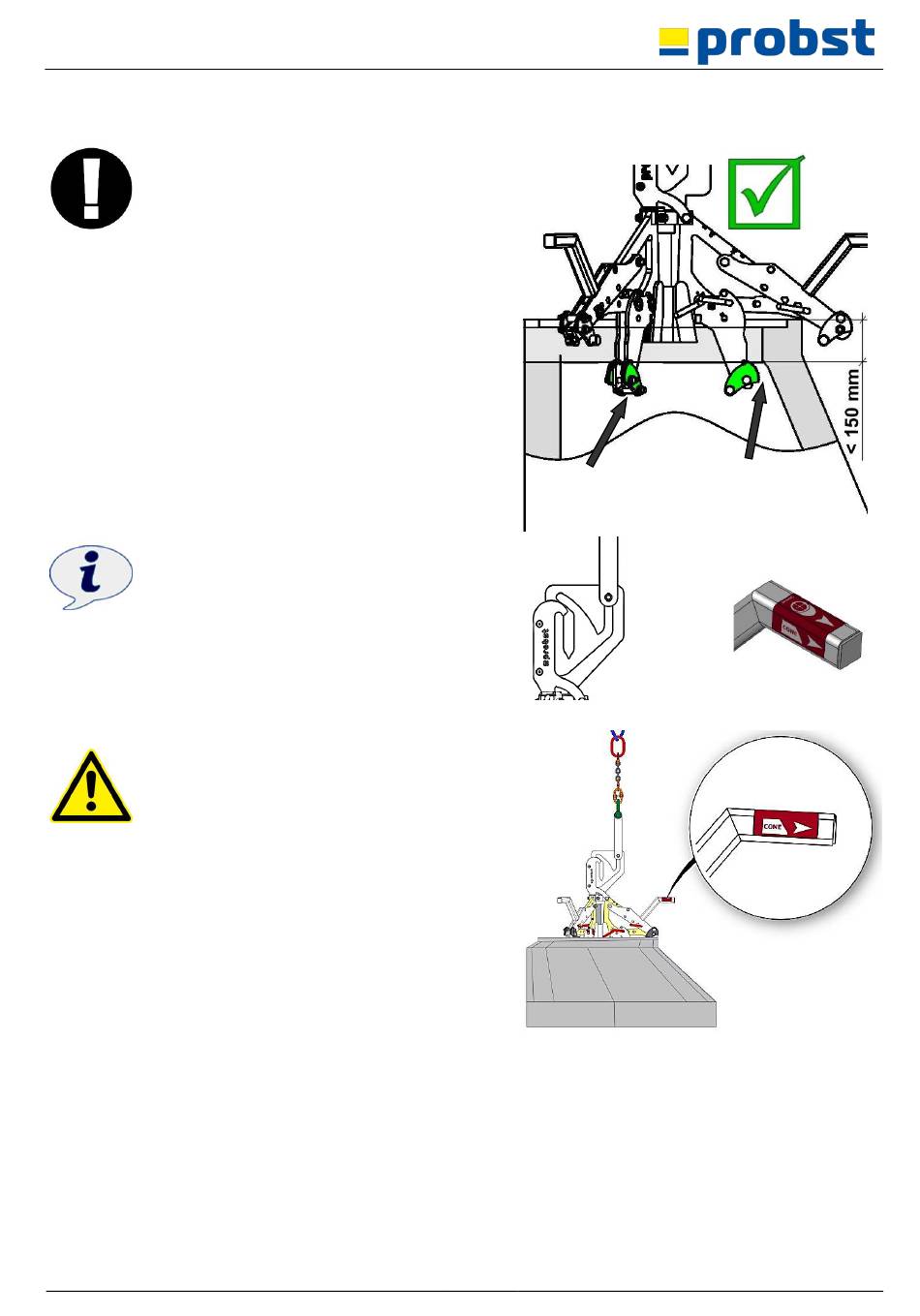

W przypadku chwytania stożków wału z pazurami
III, należy upewnić się, że wszystkie 3 pazury
chwytają się poniżej cylindrycznej części otworu
pokrywy (jak pokazano na Rys. 5). Oznacza to, że
część cylindryczna może mieć
maksymalny wymiar 150 mm.
Naklejka (Rys. 5B) wskazuje kierunek
ustawienia ramienia bocznego na stożek wału.
Należy wziąć to pod uwagę, aby podczas
podnoszenia stożek wału wisiał prawie
poziomo.
Dodatkowo ucho do zawieszania z zawiesiem
łańcuchowym musi być ustawione w pozycji
stożków wału (Rys. 5B) na ogniwie!
Jeśli nie będzie to przestrzegane, podnoszony
materiał będzie wisiał pod kątem podczas
procesu podnoszenia i istnieje
niebezpieczeństwo ześlizgnięcia się materiału.
→ NIEBEZPIECZEŃSTWO DLA ŻYCIA!!!
54000046
Rysunek 5A
Rysunek 5B
22 / 28
Rysunek 5
Rysunek 5B
PL
