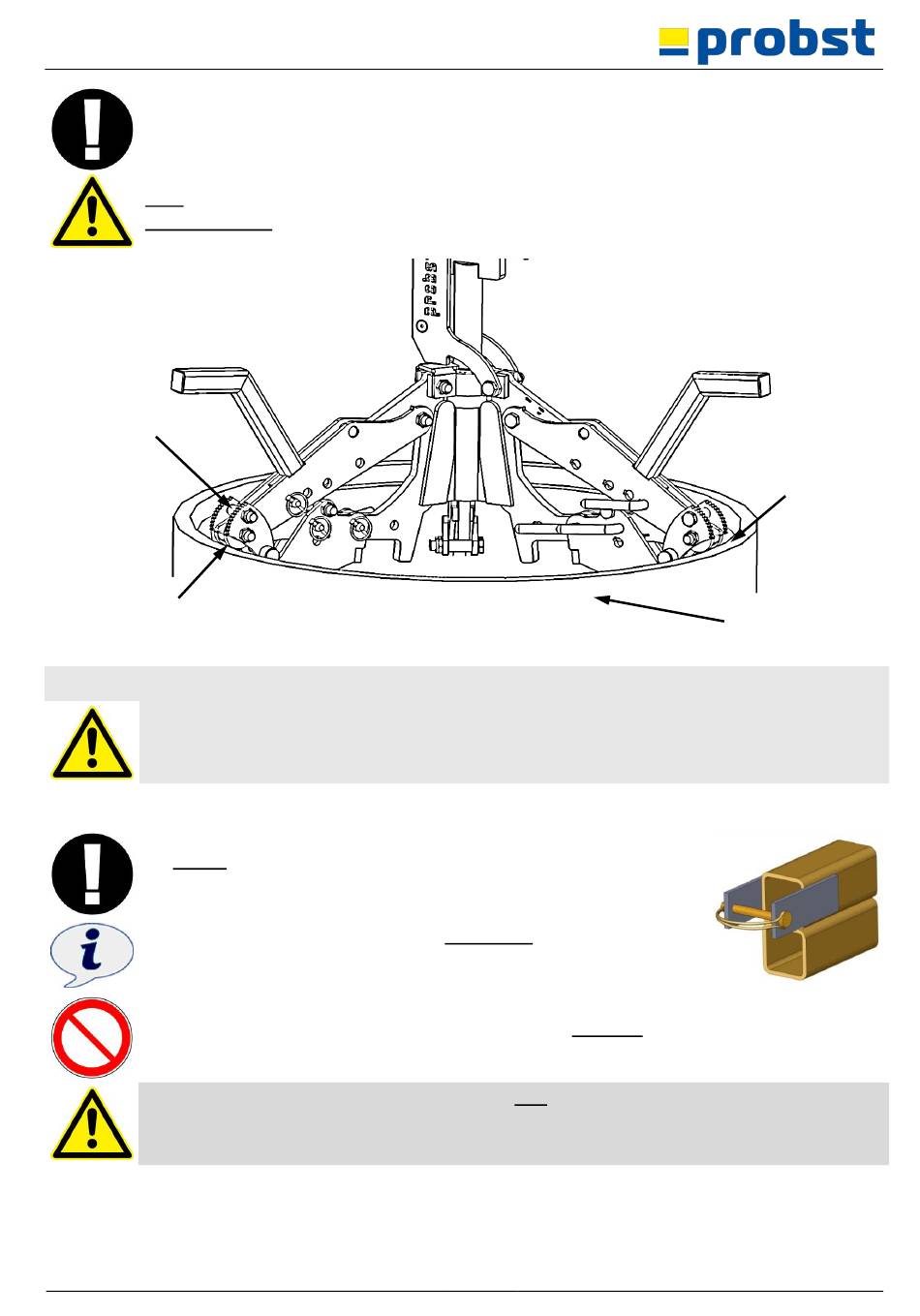

probst SVZ-UNI Betriebsanleitung Seite 21

Manipulowanie
Wielkości nominalne 625 - 800 - pazur III
Należy zapewnić, aby wszystkie trzy górne pazury (pazur II) zawsze spoczywały na górnej krawędzi
podnoszonego materiału (pierścień wału/koło) na jednym poziomie (patrz Rys. 4)!
Gdy nawet jeden z trzech górnych pazurów ma odległość większą niż 15 mm (pomiędzy dolną
krawędzią pazurów a górną krawędzią materiału chwytającego), materiał chwytający nie może być
nigdy podniesiony!
Środek zaradczy: Opuścić na krótko urządzenie i ponownie je ustawić.
W przeciwnym razie istnieje niebezpieczeństwo ześlizgnięcia się materiału chwytającego!
Górny pazur
(pazur II)
dolna krawędź
górnego pazura
Powoli podnosić zespół nośny za pomocą chwyconego materiału i unikać ruchów szarpiących!
Nigdy nie jeździć z narzędziem nośnym (koparką) i narzędziem załadowanym materiałem
chwytnym (SVZ-UNI) po nierównym terenie szybciej niż z wolną prędkością poruszania się!
Pierścienie włazowe (zgodnie z DIN 4034-1 i 2) o wysokości całkowitej 250 mm
6.1.1.1
W przypadku chwytania pierścieni włazowych o minimalnej wysokości 250
mm należy dodatkowo zamontować następujące wyposażenie dodatkowe:
"Zestaw adapterów na podporze SVZ-uni" (patrz rysunek obok).
Nr zamówienia: 4400.0079
Zestaw adaptacyjny może być stosowany tylko wtedy, gdy pierścienie wału o
wysokości całkowitej 250 mm mają być przesuwane (a nie z reguły przy
większych wysokościach całkowitych)!
Pierścienie włazowe o wysokości mniejszej niż 250 mm nie mogą być
chwytane i transportowane!
Chwytanie pierścieni wału (wysokośće 250 mm) BEZ w/w osprzętu (4400.0079) jest zabronione
(→patrz rys. 1).
Niebezpieczeństwo poślizgu i uszkodzenia chwyconego materiału!
54000046
Rysunek 4
→
20 / 28
Górna
krawędź
chwytaka
Materiał chwytaka
(pierścień wału)
PL
