Prace nastawcze
Wariant: Aplikacja dla:
Pierścienie włazowe
Pazur II
= (NW) Nominalna szerokość chwytanego towaru
*
** = Tolerancja ± 10 mm
UWAGA: podczas chwytania podstaw studzienek:

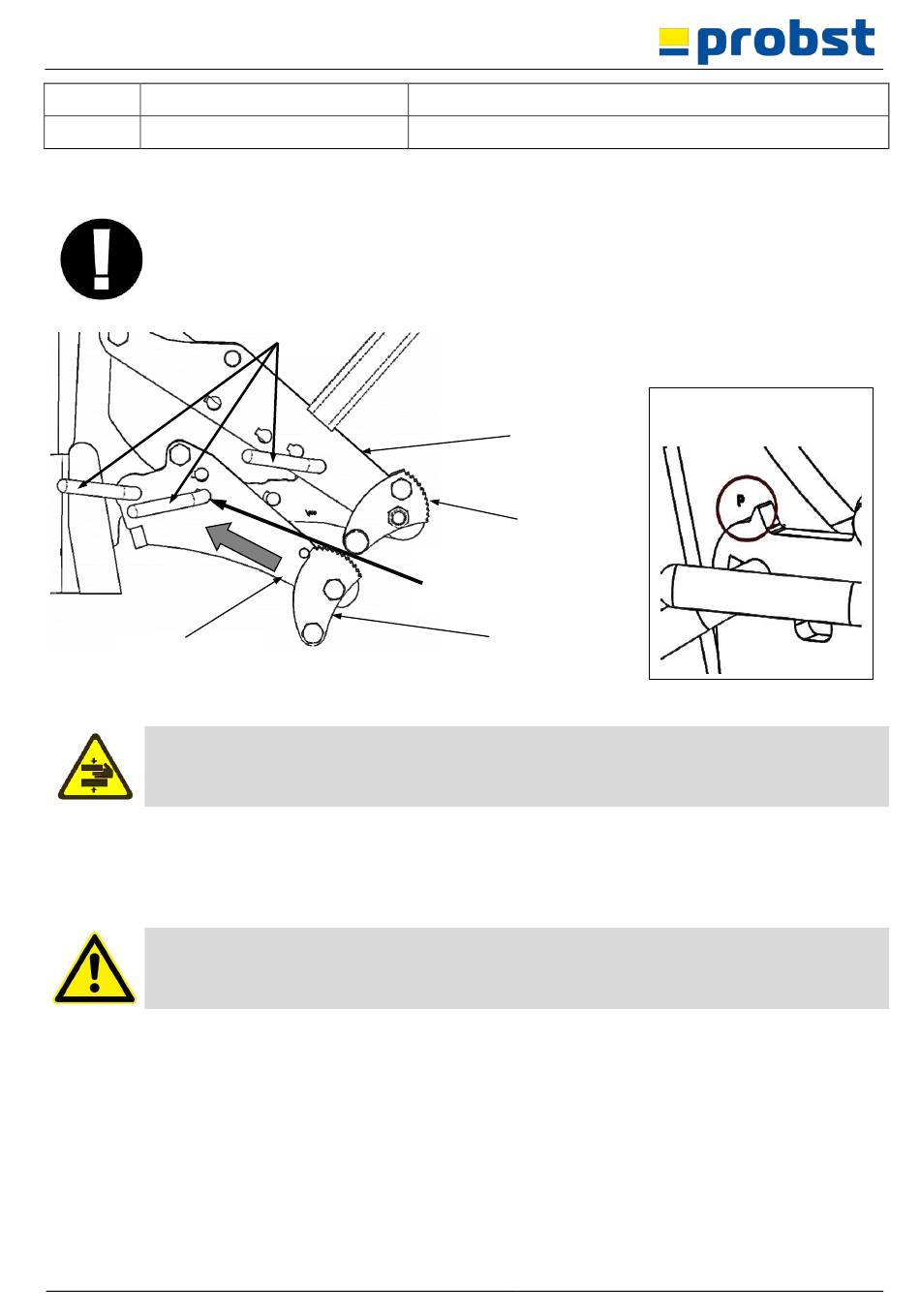

Zdjęcie 1A
Uchwyt na pazur
PROCEDURA
Podczas regulacji urządzenia należy zachować ostrożność i nie sięgać do ruchomych części.
Ryzyko obrażeń dłoni!
•
Aby ustawić odpowiednią szerokość nominalną, należy najpierw wyjąć zawleczkę z ukrytej śruby, a następnie
wyciągnąć ukrytą śrubę (element 1).
•
Ustaw uchwyt pazurowy (oznaczenie) na odpowiedniej szerokości nominalnej (rys. 2).
•
Ponownie włóż ukrytą śrubę (element 1) do odpowiedniego otworu.
•
Ponownie zabezpieczyć ukrytą śrubę (element 1) za pomocą zawleczki.
Upewnij się, że wszystkie trzy pazury są ustawione na tę samą wartość nominalną.
Ryzyko ześlizgnięcia się chwytanego materiału!
54000046
*
NW (Innen-Ø) mm
1000, 1050, 1200, 1250, 1350, 1500
Pos.1
Pozycja parkingowa
„P"
Podczas chwytania podstaw studzienek za pomocą
pazura II, pazur III musi być przesunięty do pozycji
"parkowania".
Uchwyt na pazur
Pazur II
Pazur III
16 / 28
**
Pozycja parkingowa
„P"
