Prace nastawcze
5.1.2
Pazur III

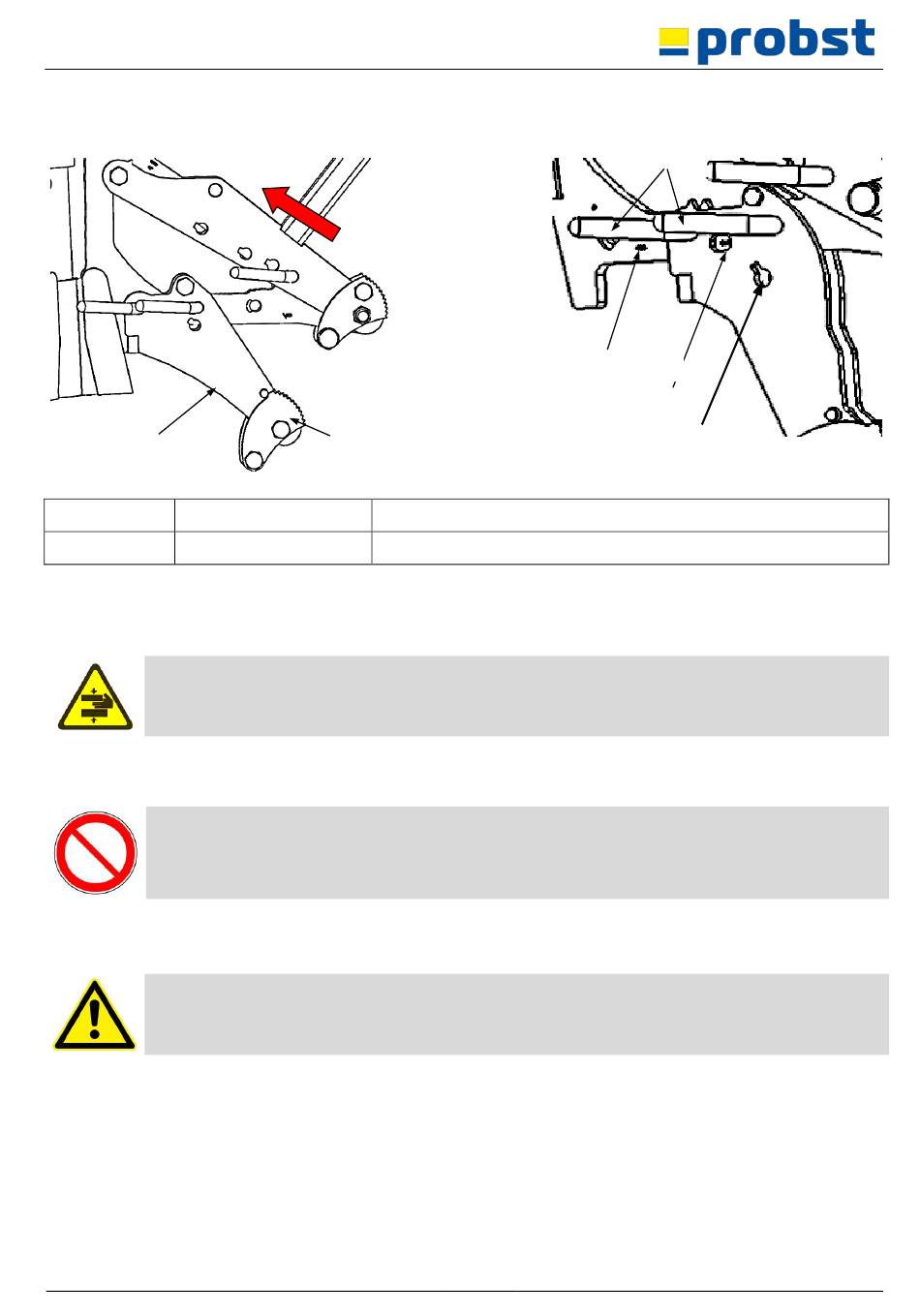

Zdjęcie 3
Uchwyt na
pazur
Wariant:
Aplikacja dla:
Pierścienie/stożki włazów 625 – 800
Pazur III
= (NW) Nominalna szerokość chwytanego towaru
*
**
= Tolerancja ± 10 mm
PROCEDURA
Podczas regulacji urządzenia należy zachować ostrożność i nie sięgać do ruchomych części.
Ryzyko obrażeń dłoni!
Aby wyregulować odpowiedni rozmiar nominalny, należy najpierw wyjąć zawleczkę z ukrytej śruby, a następnie
wyciągnąć ukrytą śrubę (element 1).
Umieścić uchwyt kłowy na wskaźniku rozmiaru nominalnego 800 (Rys. 4)
Nie ustawiać sworznia w pozycji parkowania!
Ponownie włożyć ukrytą śrubę (poz. 1) do odpowiedniego otworu.
Ponownie zabezpieczyć ukrytą śrubę (poz. 1) za pomocą zawleczki.
Wspornik II należy przesunąć do wewnątrz (patrz strzałka - rys. 3)!
Upewnij się, że wszystkie trzy pazury są ustawione na tę samą wartość nominalną.
Ryzyko ześlizgnięcia się chwytanego materiału!
54000046
Zdjęcie 4
Wyświetlacz średnicy nominalnej 625
Wyświetlacz średnicy nominalnej 800
Pazur III
*
NW
(Innen-Ø) mm
**
17 / 28
Pos.1
Pozycja parkingowa „P"
PL
