Manipulowanie

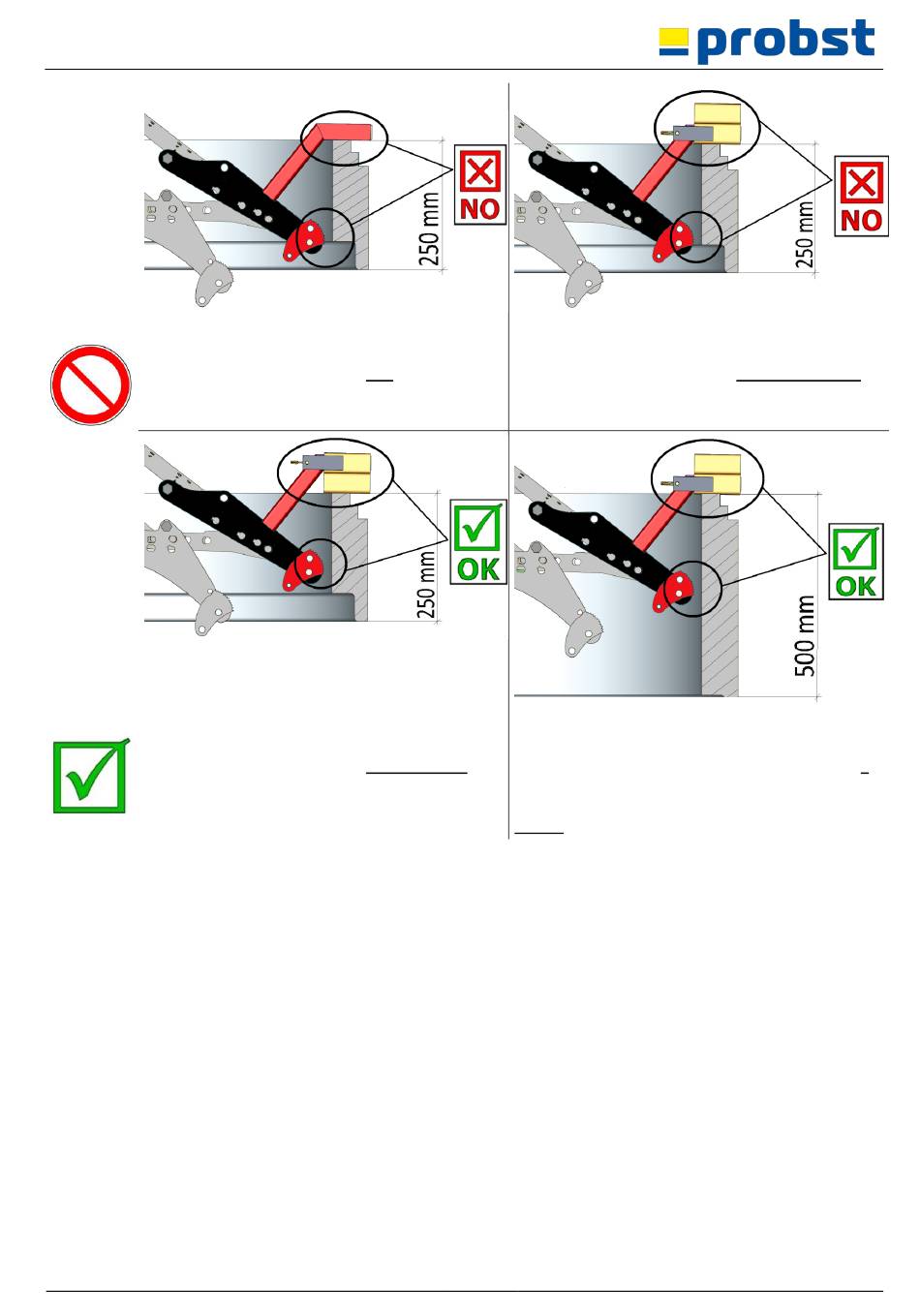

Rysunek 1 przedstawia pierścień włazu o
minimalnej wysokości 250 mm bez "zestawu
adaptacyjnego na podporze SVZ-uni"
(4400.0079).
Rysunek 3 przedstawia pierścień włazu o
minimalnej wysokości 250 mm z prawidłowo
założonym "zestawem adapterów na podporze
SVZ-uni" (4400.0079).
54000046
Rysunek 1
Zdjęcie 3
Rysunek 2 przedstawia pierścień włazu o
minimalnej wysokości 250 mm z nieprawidłowo
założonym "zestawem adaptera na podporze SVZ-
uni" (4400.0079).
Rys. 4 przedstawia pierścień włazu o większej
wysokości całkowitej, np. 250 mm (np. 500 mm) z
włożonym "zestawem adapterów" (4400.0079) do
normalnego użytkowania SVZ-uni.
Powód: aby nie zgubić zestawu adapterów.
