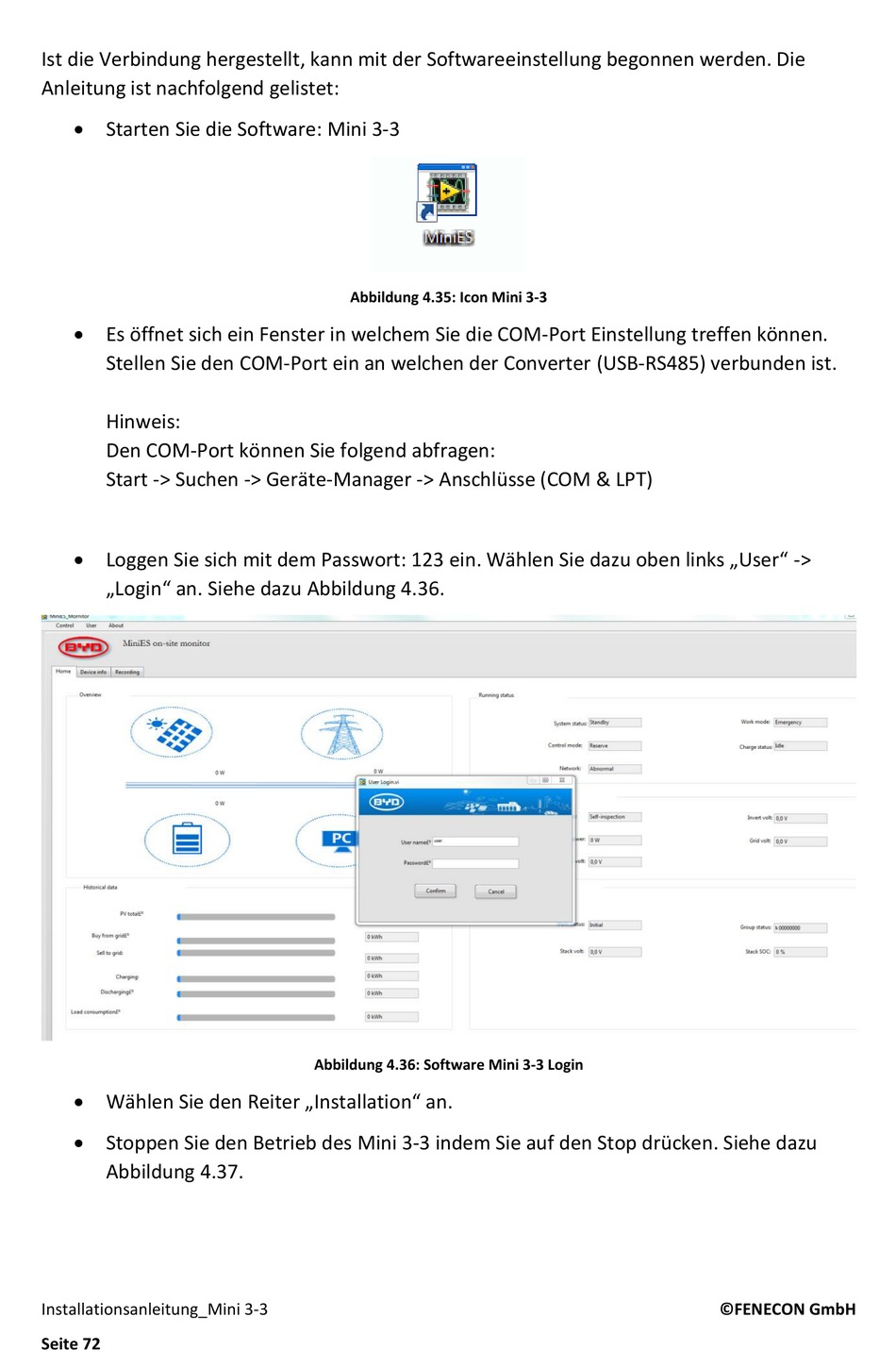

Fenecon Mini 3-3 Installationsanleitung Seite 72

Ist die Verbindung hergestellt, kann mit der Softwareeinstellung begonnen werden. Die
Anleitung ist nachfolgend gelistet:
 Starten Sie die Software: Mini 3-3
 Es öffnet sich ein Fenster in welchem Sie die COM-Port Einstellung treffen können.
Stellen Sie den COM-Port ein an welchen der Converter (USB-RS485) verbunden ist.
Hinweis:
Den COM-Port können Sie folgend abfragen:
Start -> Suchen -> Geräte-Manager -> Anschlüsse (COM & LPT)
 Loggen Sie sich mit dem Passwort: 123 ein. Wählen Sie dazu oben links „User" ->
„Login" an. Siehe dazu Abbildung 4.36.
 Wählen Sie den Reiter „Installation" an.
 Stoppen Sie den Betrieb des Mini 3-3 indem Sie auf den Stop drücken. Siehe dazu
Abbildung 4.37.
Installationsanleitung_Mini 3-3
Seite 72
Abbildung 4.35: Icon Mini 3-3
Abbildung 4.36: Software Mini 3-3 Login
