Bevor Sie den Testlauf starten, sollten Sie genau überprüfen, ob alles ordnungsgemäß
installiert ist und alle Anforderungen erfüllt sind.
Gefahr eines Kurzschlusses
Eine falsche Verbindung kann zu einem Kurzschluss im System führen.
 Verbindung müssen vor der Inbetriebnahme sichergestellt werden.
4.9.2.1 Widerstandsprüfung der Kabelverbindungen
Bezugnehmend auf die inneren Anschlussklemmen des Mini 3-3, müssen Widerstandswerte
zwischen Netzanschlussklemmen und Lastenanschlussklemmen gemessen werden.
Empfohlenes Betriebsmittel: Mulitmeter
Messung
1 Netz L-Leiter zu Netz Nullleiter
2 Netz L-Leiter zu Erde
3 Netz L-Leiter zu Last L-Leiter
4 Netz L-Leiter zu Last Nullleiter
5 Netz Nullleiter zu Erde
6 Last L-Leiter zu Nullleiter
7 Last L-Leiter zu Erde
4.9.2.2 Überprüfung Anschluss des 3-Phasen Sensors
Bitte überprüfen Sie den Anschluss des Messgeräts entsprechend nachfolgender Tabelle und
notieren Sie das Ergebnis.
Prüfung Inhalt
1 Sicherstellen der richtigen
dreiphasigen Kabelverbindung
des Messgeräts
Installationsanleitung_Mini 3-3
Seite 66

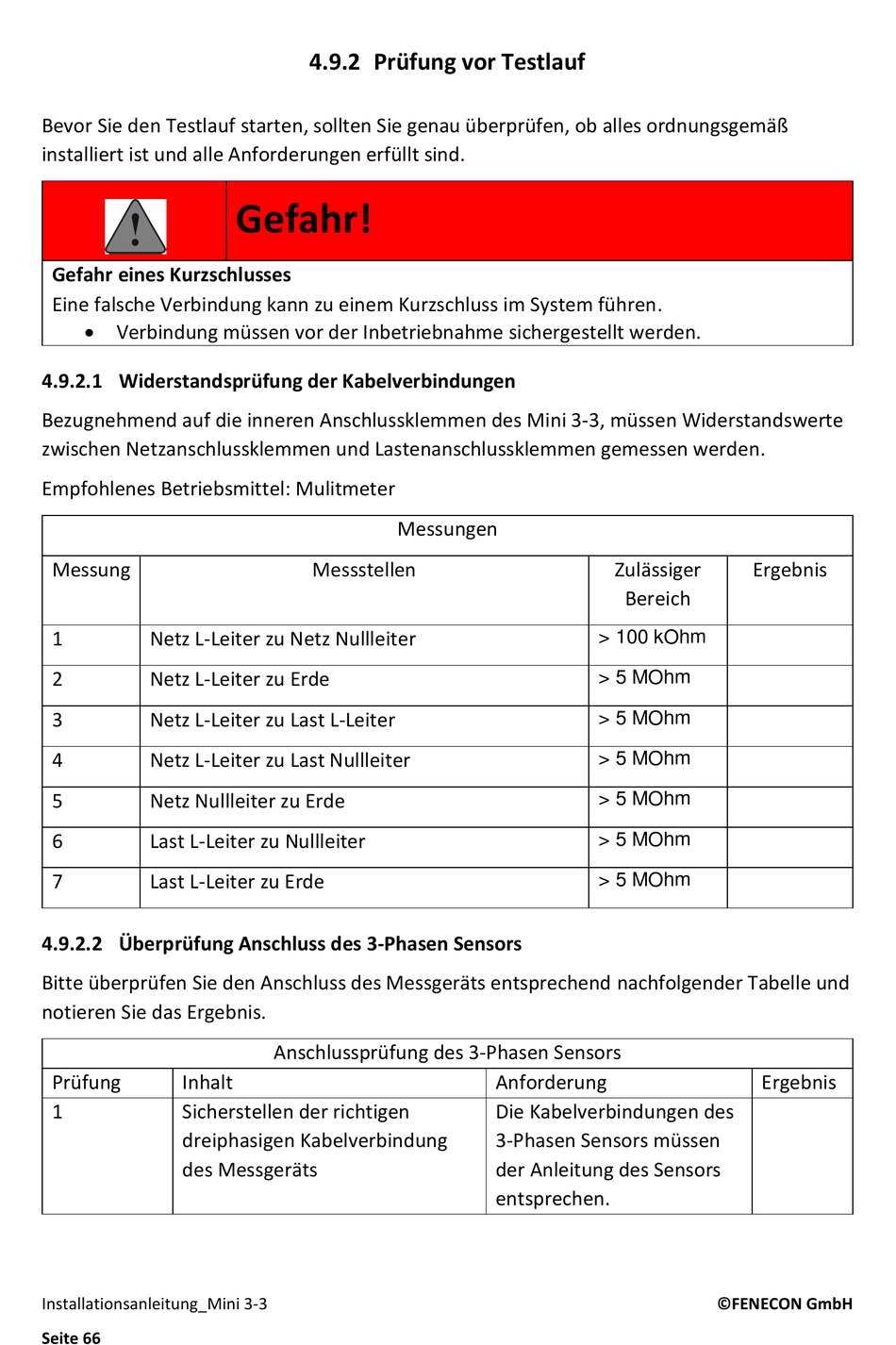

4.9.2 Prüfung vor Testlauf
Gefahr!
Messungen
Messstellen
Anschlussprüfung des 3-Phasen Sensors
Zulässiger
Bereich
> 100 kOhm
> 5 MOhm
> 5 MOhm
> 5 MOhm
> 5 MOhm
> 5 MOhm
> 5 MOhm
Anforderung
Die Kabelverbindungen des
3-Phasen Sensors müssen
der Anleitung des Sensors
entsprechen.
Ergebnis
Ergebnis
