Bevor der Mini 3-3 befestigt wird, entfernen Sie die linke und rechte Seitenwand.
Das Vorgehen ist wie folgt:
 Es gibt 6 Schrauben zur Fixierung der Seitenwände, wie in der Abbildung gezeigt ist.
Die drei Schrauben auf der linken Seite (auf Seite der Anschlüsse) müssen vollständig
entfernt werden, drei auf der rechten Seite. Die drei Schrauben auf der rechten Seite
müssen lediglich gelöst werden.
 Nachdem die Schrauben entfernt sind, schieben Sie die Seitenwand zuerst nach unten
und ziehen die Seitenwand dann nach links, wie in Abbildung 4.5 dargestellt.
Installationsanleitung_Mini 3-3
Seite 34

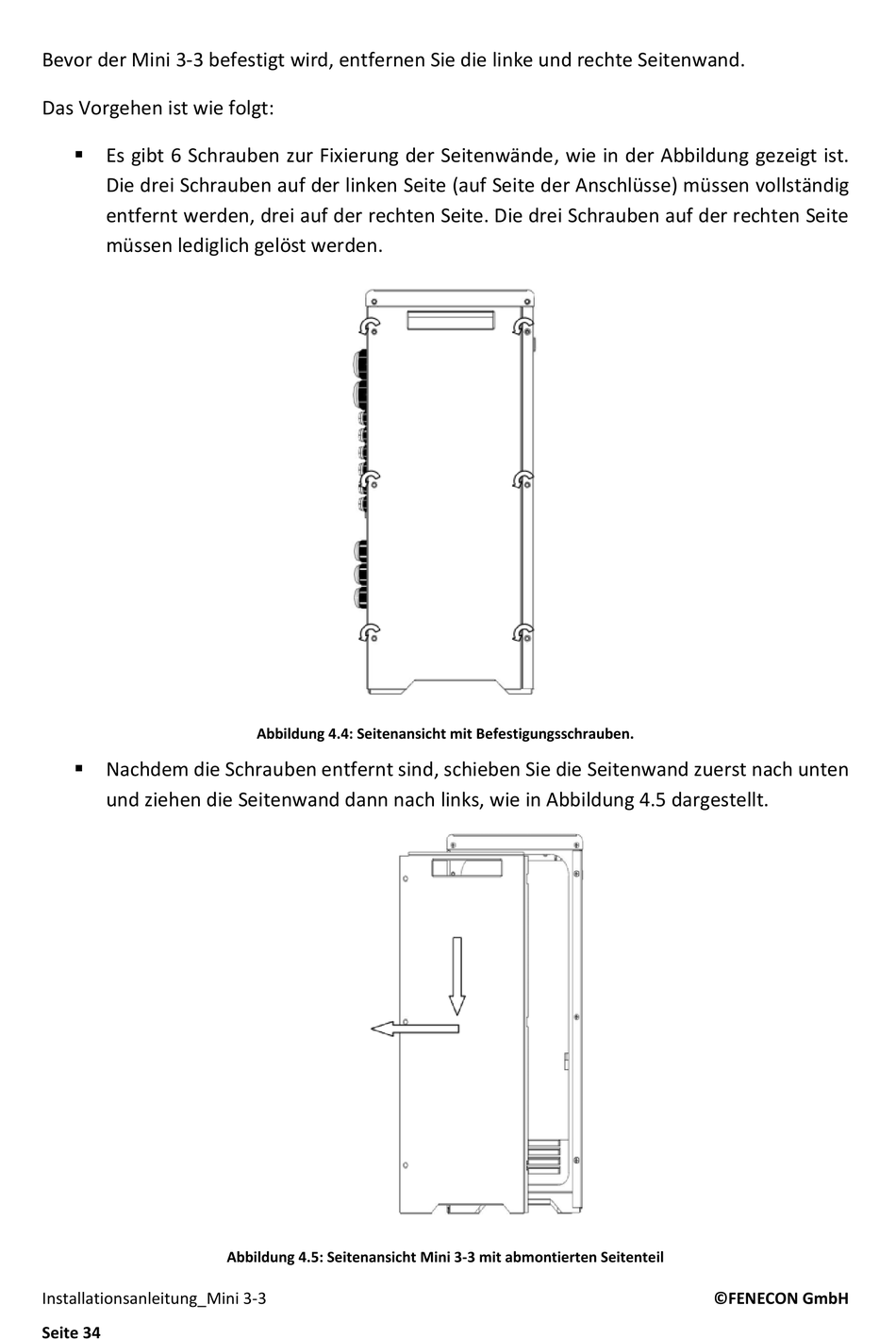

Abbildung 4.4: Seitenansicht mit Befestigungsschrauben.
Abbildung 4.5: Seitenansicht Mini 3-3 mit abmontierten Seitenteil
