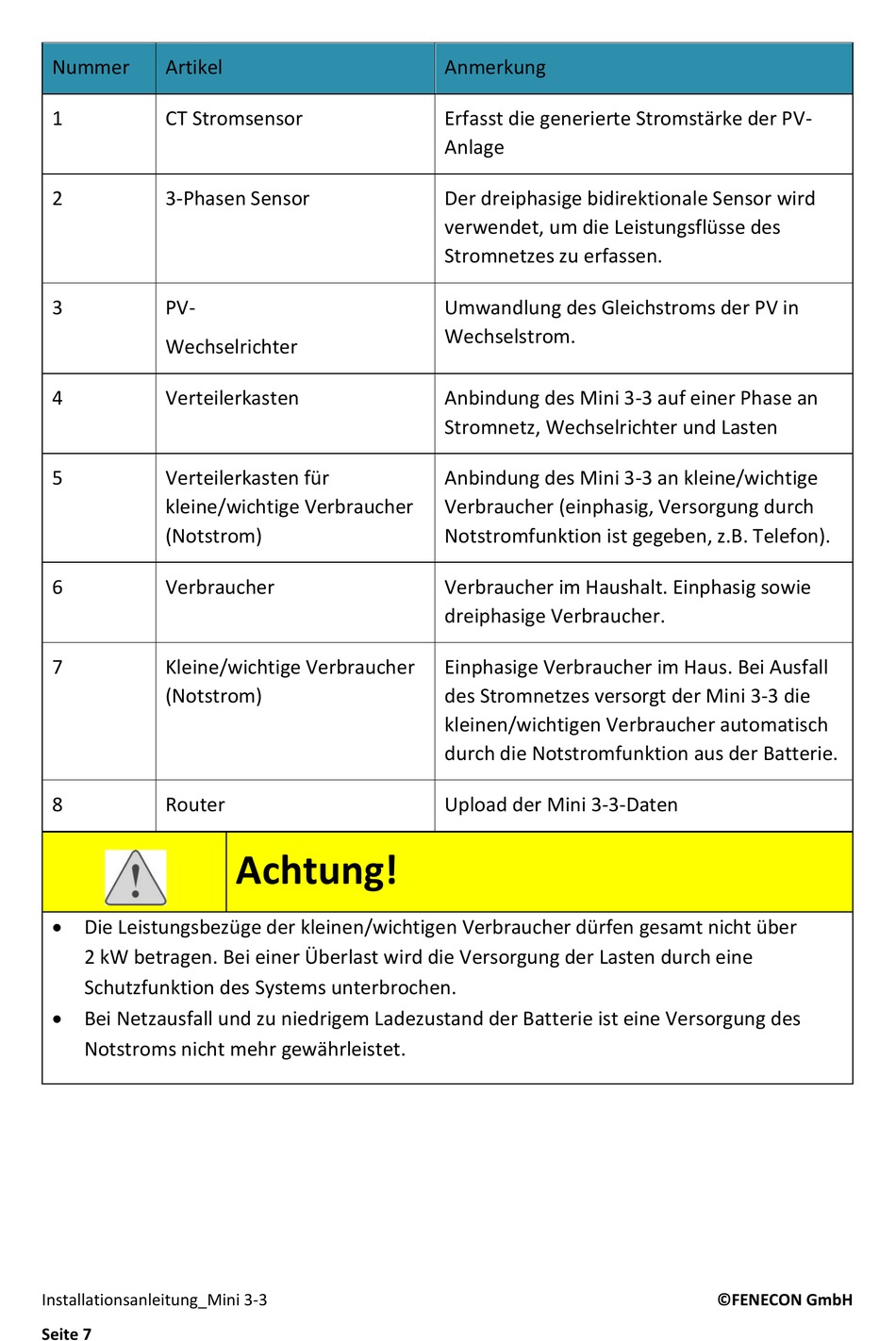

Fenecon Mini 3-3 Installationsanleitung Seite 7

Nummer Artikel
1 CT Stromsensor
2 3-Phasen Sensor
3 PV-
Wechselrichter
4 Verteilerkasten
5 Verteilerkasten für
kleine/wichtige Verbraucher
(Notstrom)
6 Verbraucher
7 Kleine/wichtige Verbraucher
(Notstrom)
8 Router
 Die Leistungsbezüge der kleinen/wichtigen Verbraucher dürfen gesamt nicht über
2 kW betragen. Bei einer Überlast wird die Versorgung der Lasten durch eine
Schutzfunktion des Systems unterbrochen.
 Bei Netzausfall und zu niedrigem Ladezustand der Batterie ist eine Versorgung des
Notstroms nicht mehr gewährleistet.
Installationsanleitung_Mini 3-3
Seite 7
Achtung!
Anmerkung
Erfasst die generierte Stromstärke der PV-
Anlage
Der dreiphasige bidirektionale Sensor wird
verwendet, um die Leistungsflüsse des
Stromnetzes zu erfassen.
Umwandlung des Gleichstroms der PV in
Wechselstrom.
Anbindung des Mini 3-3 auf einer Phase an
Stromnetz, Wechselrichter und Lasten
Anbindung des Mini 3-3 an kleine/wichtige
Verbraucher (einphasig, Versorgung durch
Notstromfunktion ist gegeben, z.B. Telefon).
Verbraucher im Haushalt. Einphasig sowie
dreiphasige Verbraucher.
Einphasige Verbraucher im Haus. Bei Ausfall
des Stromnetzes versorgt der Mini 3-3 die
kleinen/wichtigen Verbraucher automatisch
durch die Notstromfunktion aus der Batterie.
Upload der Mini 3-3-Daten
