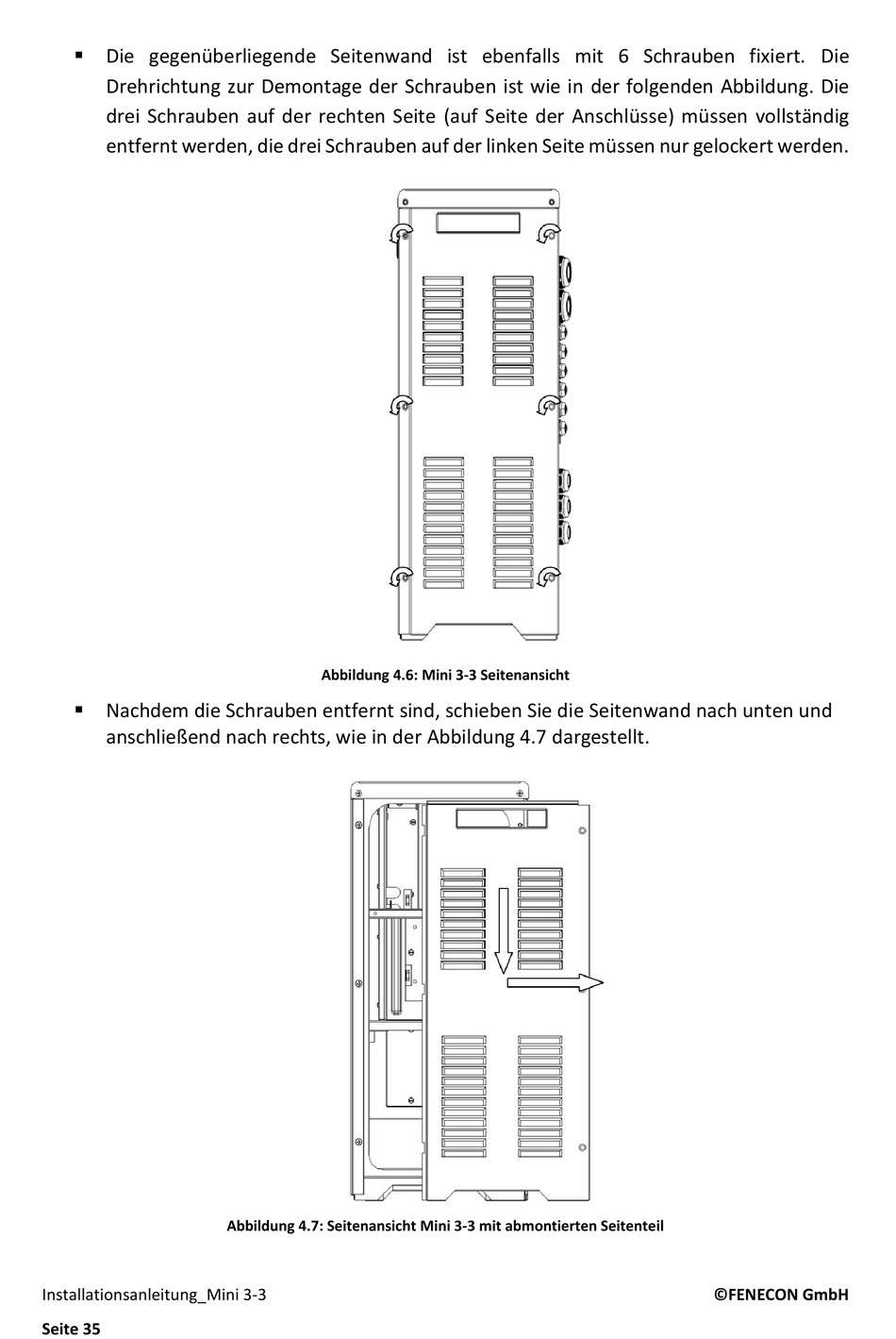

 Die gegenüberliegende Seitenwand ist ebenfalls mit 6 Schrauben fixiert. Die
Drehrichtung zur Demontage der Schrauben ist wie in der folgenden Abbildung. Die
drei Schrauben auf der rechten Seite (auf Seite der Anschlüsse) müssen vollständig
entfernt werden, die drei Schrauben auf der linken Seite müssen nur gelockert werden.
 Nachdem die Schrauben entfernt sind, schieben Sie die Seitenwand nach unten und
anschließend nach rechts, wie in der Abbildung 4.7 dargestellt.
Installationsanleitung_Mini 3-3
Seite 35
Abbildung 4.6: Mini 3-3 Seitenansicht
Abbildung 4.7: Seitenansicht Mini 3-3 mit abmontierten Seitenteil
