4.7.7.1 Anbindungen am Mini 3-3
Num.
Name
1
DC+
2
DC-
3
12V Spannungsquelle
4
RS485
5
Kommunikation 1
(CAN1-2)
6
Kommunikation 2
(CAN1-2)
7
LAN
8
CT1-CT3
Installationsanleitung_Mini 3-3
Seite 51
4.7.7 Mini 3-3 Anschlüsse

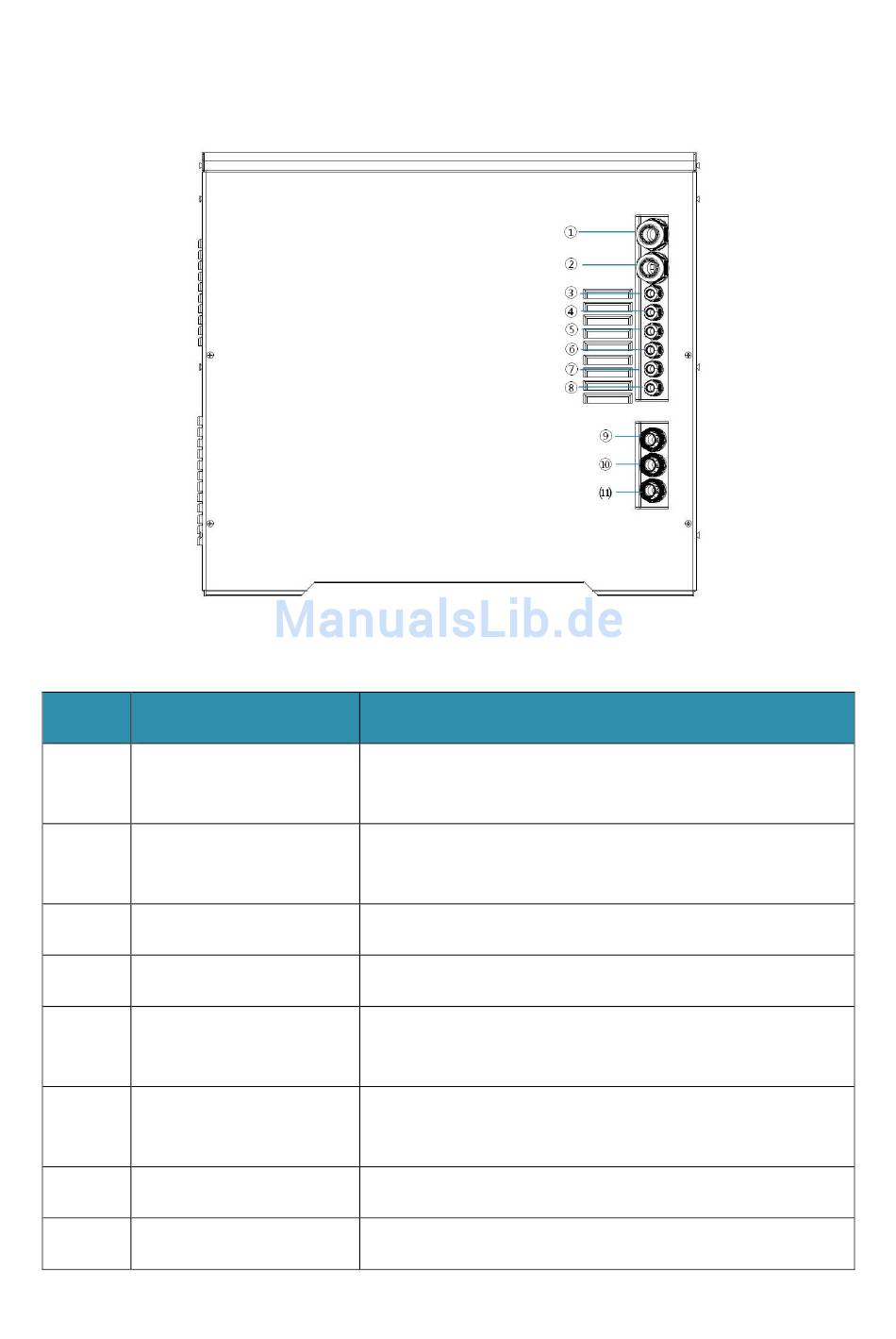

Abbildung 4.22: Mini 3-3 Anschlüsse
Beschreibung
Vorbehalten (für künftige Erweiterungen des
Speichersystems)
Vorbehalten (für künftige Erweiterungen des
Speichersystems)
Vorbehalten
Kommunikationsschnittstelle für den 3-Phasen Sensor
Schnittstelle zur Fernansteuerung, HMI-Schnittstelle
(Debugging- Schnittstelle)
Vorbehalten (für künftige Erweiterungen des
Speichersystems)
Kabelverbindung zum Internet
Schnittstelle für den Stromsensor CT2
