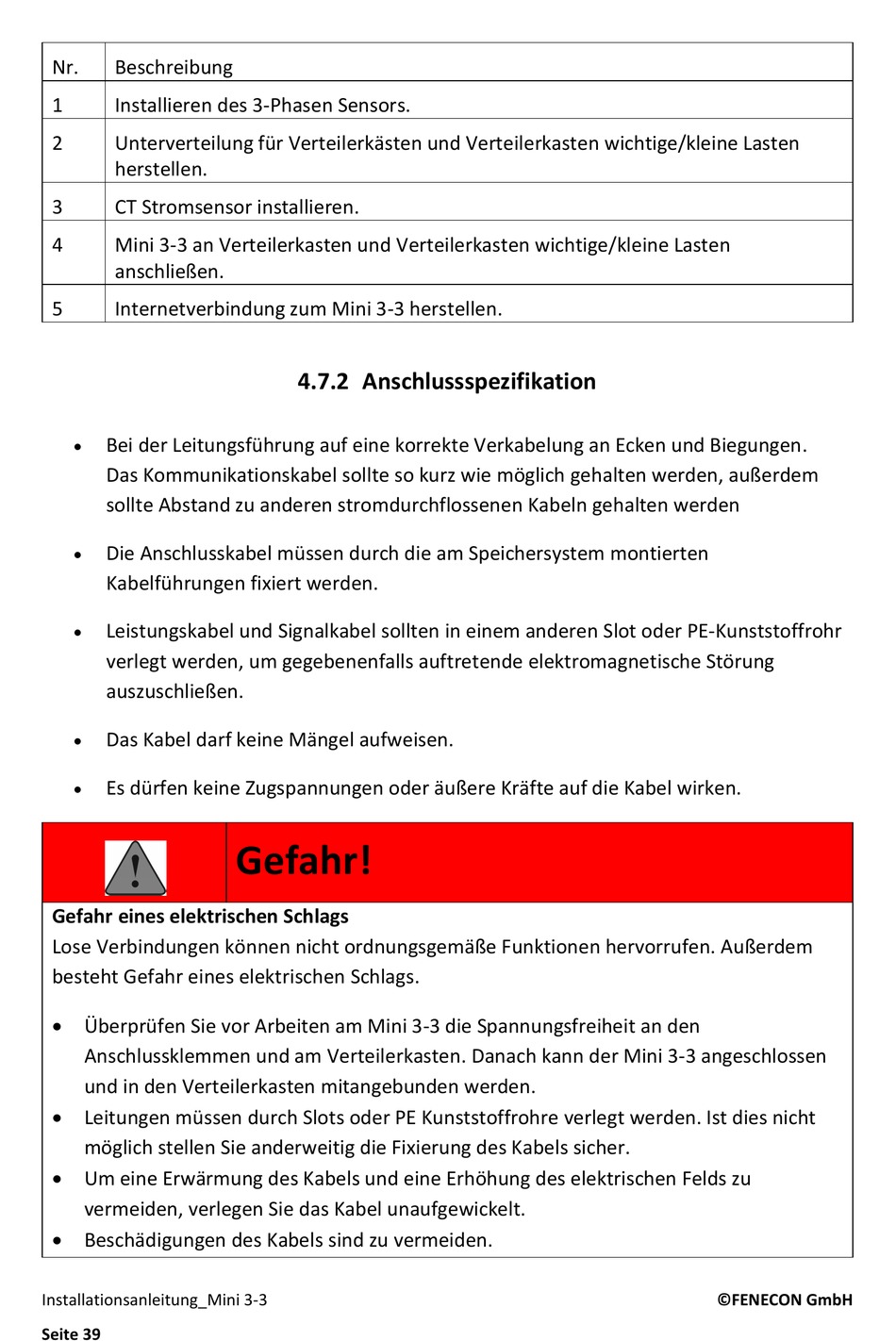

Anschlussspezifikation - Fenecon Mini 3-3 Installationsanleitung

Nr. Beschreibung
1 Installieren des 3-Phasen Sensors.
2 Unterverteilung für Verteilerkästen und Verteilerkasten wichtige/kleine Lasten
herstellen.
3 CT Stromsensor installieren.
4 Mini 3-3 an Verteilerkasten und Verteilerkasten wichtige/kleine Lasten
anschließen.
5 Internetverbindung zum Mini 3-3 herstellen.

Bei der Leitungsführung auf eine korrekte Verkabelung an Ecken und Biegungen.
Das Kommunikationskabel sollte so kurz wie möglich gehalten werden, außerdem
sollte Abstand zu anderen stromdurchflossenen Kabeln gehalten werden

Die Anschlusskabel müssen durch die am Speichersystem montierten
Kabelführungen fixiert werden.

Leistungskabel und Signalkabel sollten in einem anderen Slot oder PE-Kunststoffrohr
verlegt werden, um gegebenenfalls auftretende elektromagnetische Störung
auszuschließen.

Das Kabel darf keine Mängel aufweisen.

Es dürfen keine Zugspannungen oder äußere Kräfte auf die Kabel wirken.
Gefahr eines elektrischen Schlags
Lose Verbindungen können nicht ordnungsgemäße Funktionen hervorrufen. Außerdem
besteht Gefahr eines elektrischen Schlags.
 Überprüfen Sie vor Arbeiten am Mini 3-3 die Spannungsfreiheit an den
Anschlussklemmen und am Verteilerkasten. Danach kann der Mini 3-3 angeschlossen
und in den Verteilerkasten mitangebunden werden.
 Leitungen müssen durch Slots oder PE Kunststoffrohre verlegt werden. Ist dies nicht
möglich stellen Sie anderweitig die Fixierung des Kabels sicher.
 Um eine Erwärmung des Kabels und eine Erhöhung des elektrischen Felds zu
vermeiden, verlegen Sie das Kabel unaufgewickelt.
 Beschädigungen des Kabels sind zu vermeiden.
Installationsanleitung_Mini 3-3
Seite 39

4.7.2 Anschlussspezifikation
