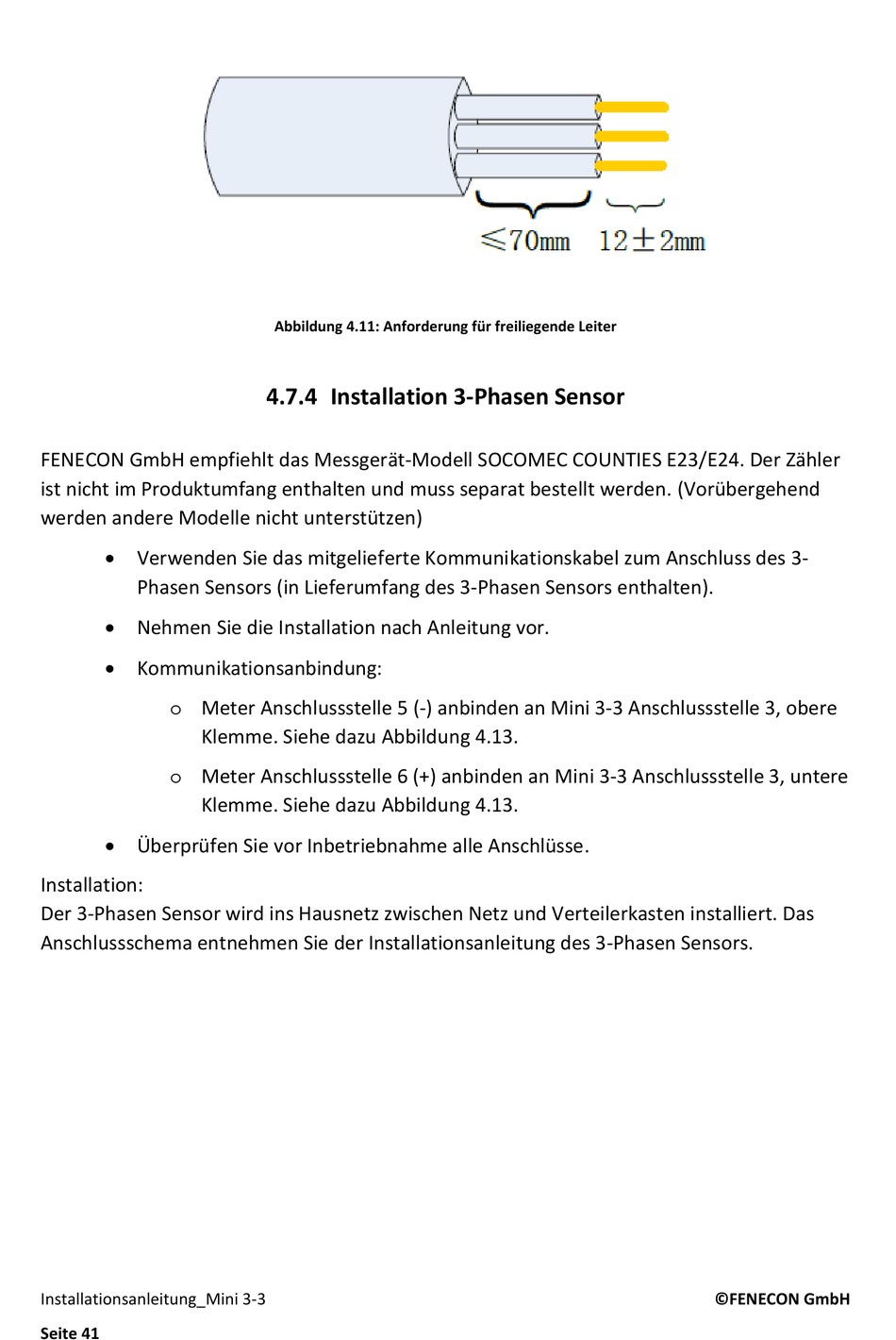

Installation 3-Phasen Sensor - Fenecon Mini 3-3 Installationsanleitung

FENECON GmbH empfiehlt das Messgerät-Modell SOCOMEC COUNTIES E23/E24. Der Zähler
ist nicht im Produktumfang enthalten und muss separat bestellt werden. (Vorübergehend
werden andere Modelle nicht unterstützen)
 Verwenden Sie das mitgelieferte Kommunikationskabel zum Anschluss des 3-
Phasen Sensors (in Lieferumfang des 3-Phasen Sensors enthalten).
 Nehmen Sie die Installation nach Anleitung vor.
 Kommunikationsanbindung:
o Meter Anschlussstelle 5 (-) anbinden an Mini 3-3 Anschlussstelle 3, obere
Klemme. Siehe dazu Abbildung 4.13.
o Meter Anschlussstelle 6 (+) anbinden an Mini 3-3 Anschlussstelle 3, untere
Klemme. Siehe dazu Abbildung 4.13.
 Überprüfen Sie vor Inbetriebnahme alle Anschlüsse.
Installation:
Der 3-Phasen Sensor wird ins Hausnetz zwischen Netz und Verteilerkasten installiert. Das
Anschlussschema entnehmen Sie der Installationsanleitung des 3-Phasen Sensors.
Installationsanleitung_Mini 3-3
Seite 41
Abbildung 4.11: Anforderung für freiliegende Leiter

4.7.4 Installation 3-Phasen Sensor

©FENECON GmbH
