 Alle Kabel müssen nach abgeschlossenen Anschließen auf Stellen beschädigter
Isolierung überprüft werden.
 Die Netzkabelspezifikation für die Kabel zum Verteilerkasten kleine/wichtige
Lasten ist 3 * 4 mm².
 Das Kabel zu Anbindung an das Internet ist ein CAT5 UTP, dieses ist geschirmt und
paarweise verdrillt.
 Das CT Stromsensorkabel ist ein 1,5 mm² verdrilltes Kabel.
 Das Kommunikationskabel zur Anbindung des 3-Phasen Sensors hat die
Spezifikation 2 * 0,5 mm² und ist geschirmt.
Nr. Bezeichnung
1 Stromkabel
2 Stromkabel
3 Stromsensor-
Kommunikationskabel
4 Internet-
Kommunikationskabel
5 3-Phasen Sensor-
Kommunikationskabel
 Die Stromkabel und Kommunikationskabel dürfen bis zu einer maximalen Länge
von 70 mm von der äußeren Ummantelung freigelegt werden.
 Der freiliegende Kupferkontakt von Stromkabel und Kommunikationskabel sollte
zwischen von 12± 2 mm lang sein.
Installationsanleitung_Mini 3-3
Seite 40

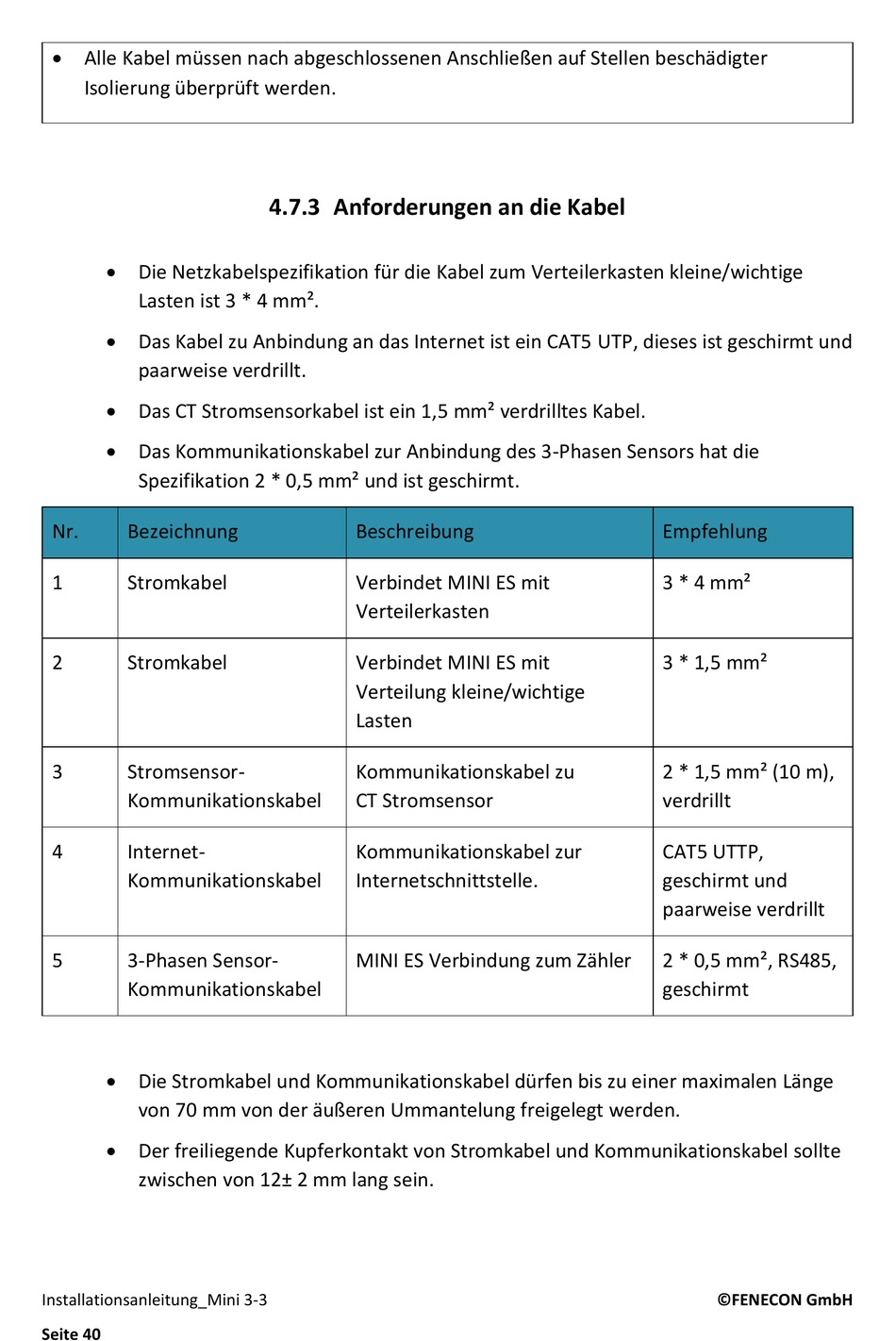

4.7.3 Anforderungen an die Kabel

Beschreibung
Verbindet MINI ES mit
Verteilerkasten
Verbindet MINI ES mit
Verteilung kleine/wichtige
Lasten
Kommunikationskabel zu
CT Stromsensor
Kommunikationskabel zur
Internetschnittstelle.
MINI ES Verbindung zum Zähler
Empfehlung
3 * 4 mm²
3 * 1,5 mm²
2 * 1,5 mm² (10 m),
verdrillt
CAT5 UTTP,
geschirmt und
paarweise verdrillt
2 * 0,5 mm², RS485,
geschirmt
