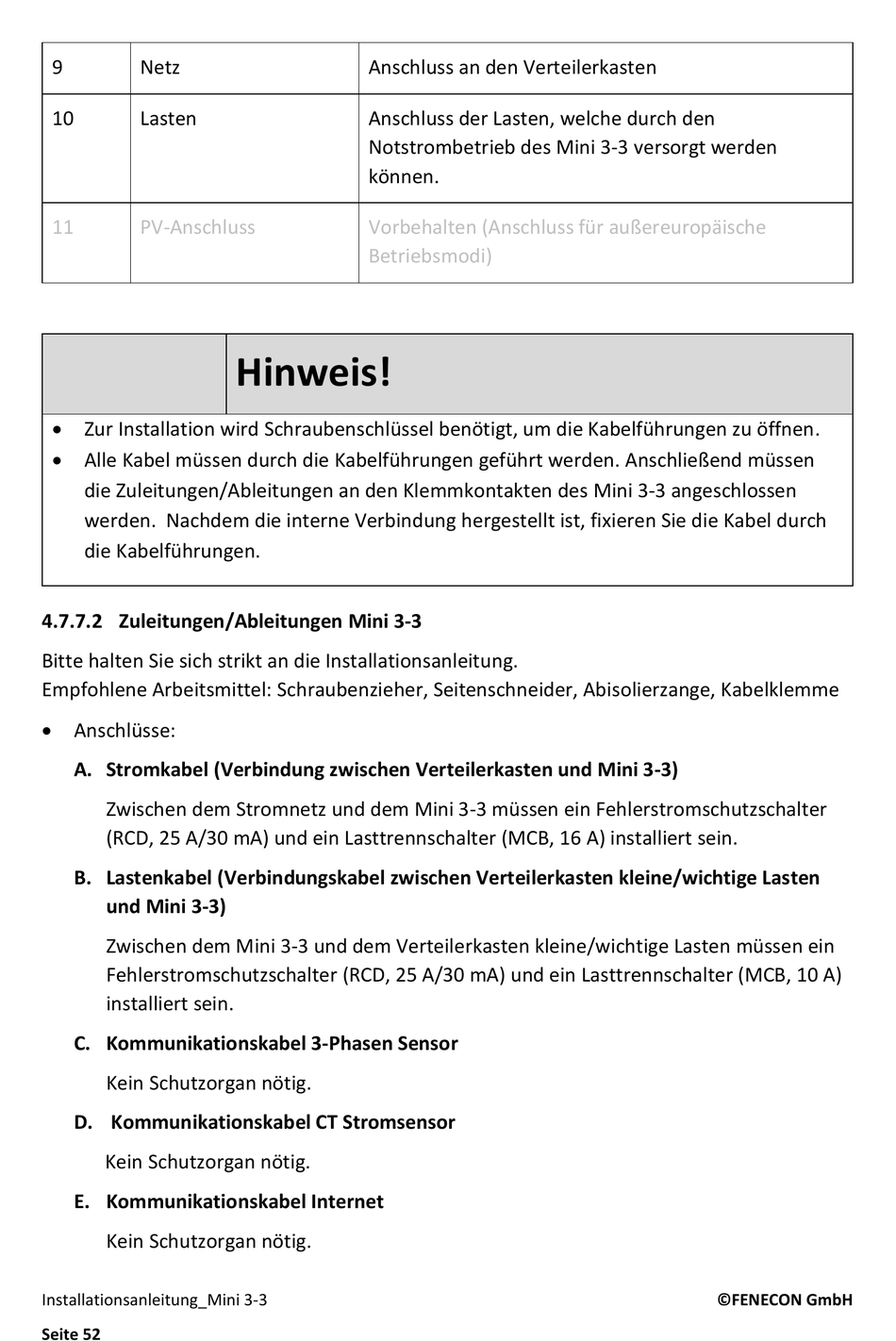

Fenecon Mini 3-3 Installationsanleitung Seite 52

9 Netz
10 Lasten
11 PV-Anschluss
 Zur Installation wird Schraubenschlüssel benötigt, um die Kabelführungen zu öffnen.
 Alle Kabel müssen durch die Kabelführungen geführt werden. Anschließend müssen
die Zuleitungen/Ableitungen an den Klemmkontakten des Mini 3-3 angeschlossen
werden. Nachdem die interne Verbindung hergestellt ist, fixieren Sie die Kabel durch
die Kabelführungen.
4.7.7.2 Zuleitungen/Ableitungen Mini 3-3
Bitte halten Sie sich strikt an die Installationsanleitung.
Empfohlene Arbeitsmittel: Schraubenzieher, Seitenschneider, Abisolierzange, Kabelklemme
 Anschlüsse:
A. Stromkabel (Verbindung zwischen Verteilerkasten und Mini 3-3)
Zwischen dem Stromnetz und dem Mini 3-3 müssen ein Fehlerstromschutzschalter
(RCD, 25 A/30 mA) und ein Lasttrennschalter (MCB, 16 A) installiert sein.
B. Lastenkabel (Verbindungskabel zwischen Verteilerkasten kleine/wichtige Lasten
und Mini 3-3)
Zwischen dem Mini 3-3 und dem Verteilerkasten kleine/wichtige Lasten müssen ein
Fehlerstromschutzschalter (RCD, 25 A/30 mA) und ein Lasttrennschalter (MCB, 10 A)
installiert sein.
C. Kommunikationskabel 3-Phasen Sensor
Kein Schutzorgan nötig.
D. Kommunikationskabel CT Stromsensor
Kein Schutzorgan nötig.
E. Kommunikationskabel Internet
Kein Schutzorgan nötig.
Installationsanleitung_Mini 3-3
Seite 52
Anschluss an den Verteilerkasten
Anschluss der Lasten, welche durch den
Notstrombetrieb des Mini 3-3 versorgt werden
können.
Vorbehalten (Anschluss für außereuropäische
Betriebsmodi)
Hinweis!
