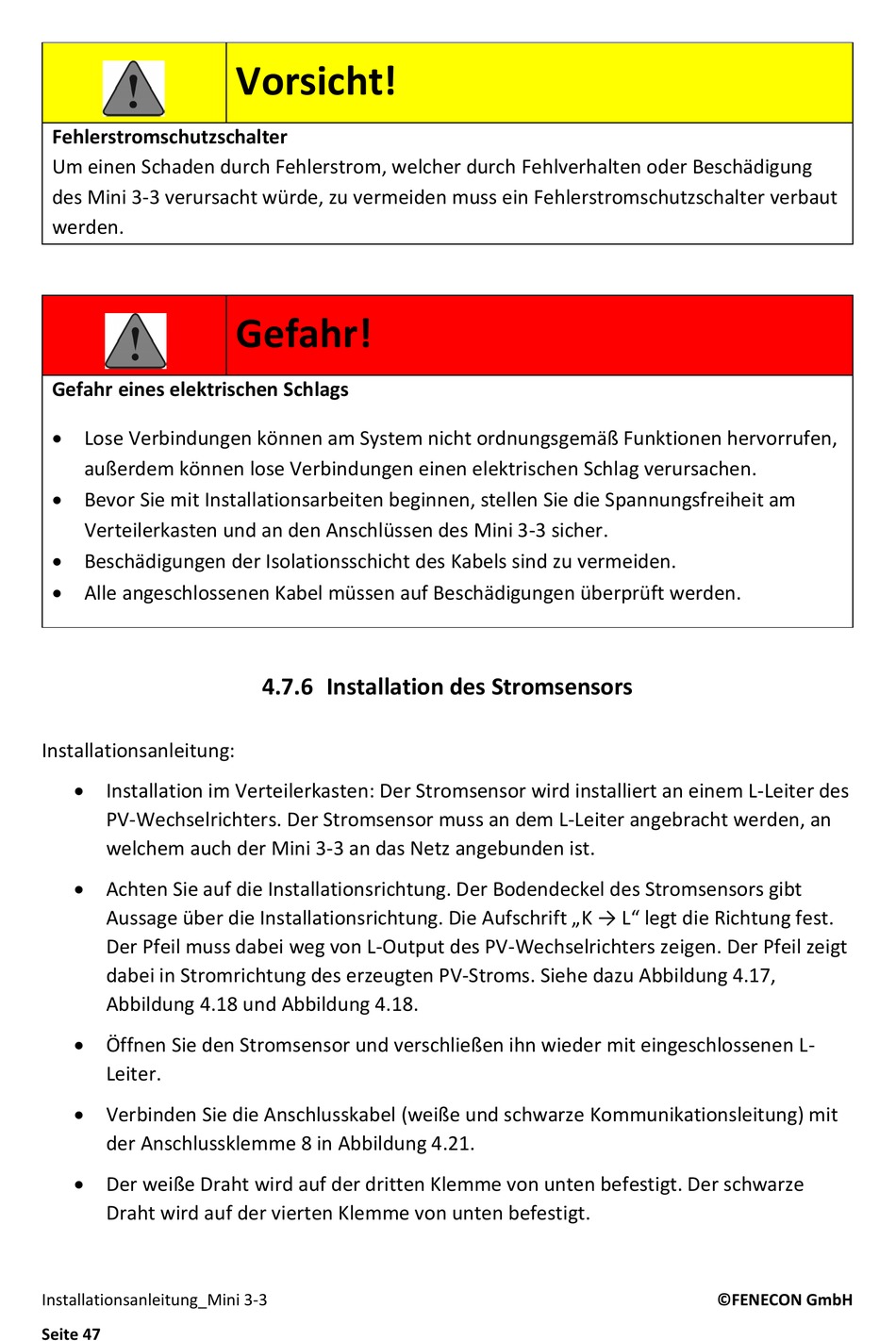

Installation Des Stromsensors - Fenecon Mini 3-3 Installationsanleitung

Fehlerstromschutzschalter
Um einen Schaden durch Fehlerstrom, welcher durch Fehlverhalten oder Beschädigung
des Mini 3-3 verursacht würde, zu vermeiden muss ein Fehlerstromschutzschalter verbaut
werden.
Gefahr eines elektrischen Schlags
 Lose Verbindungen können am System nicht ordnungsgemäß Funktionen hervorrufen,
außerdem können lose Verbindungen einen elektrischen Schlag verursachen.
 Bevor Sie mit Installationsarbeiten beginnen, stellen Sie die Spannungsfreiheit am
Verteilerkasten und an den Anschlüssen des Mini 3-3 sicher.
 Beschädigungen der Isolationsschicht des Kabels sind zu vermeiden.
 Alle angeschlossenen Kabel müssen auf Beschädigungen überprüft werden.
Installationsanleitung:
 Installation im Verteilerkasten: Der Stromsensor wird installiert an einem L-Leiter des
PV-Wechselrichters. Der Stromsensor muss an dem L-Leiter angebracht werden, an
welchem auch der Mini 3-3 an das Netz angebunden ist.
 Achten Sie auf die Installationsrichtung. Der Bodendeckel des Stromsensors gibt
Aussage über die Installationsrichtung. Die Aufschrift „K → L" legt die Richtung fest.
Der Pfeil muss dabei weg von L-Output des PV-Wechselrichters zeigen. Der Pfeil zeigt
dabei in Stromrichtung des erzeugten PV-Stroms. Siehe dazu Abbildung 4.17,
Abbildung 4.18 und Abbildung 4.18.
 Öffnen Sie den Stromsensor und verschließen ihn wieder mit eingeschlossenen L-
Leiter.
 Verbinden Sie die Anschlusskabel (weiße und schwarze Kommunikationsleitung) mit
der Anschlussklemme 8 in Abbildung 4.21.
 Der weiße Draht wird auf der dritten Klemme von unten befestigt. Der schwarze
Draht wird auf der vierten Klemme von unten befestigt.
Installationsanleitung_Mini 3-3
Seite 47
Vorsicht!
Gefahr!

4.7.6 Installation des Stromsensors
