4. NOMENCLATURA
4.1.
DESCRIZIONE DELLO STRUMENTO
4.2.
DESCRIZIONE DEI SIMBOLI A DISPLAY
I seguenti simboli possono essere presenti a display:
Simbolo
DC
Misura Tensione DC
Misura Tensione AC
AC
Polarità negative nella misura di Tensione DC
Il simbolo si accende con tensione presente sopra 40VAC/DC anche se il
livello di batteria è basso o con batterie rimosse
Test Continuità attivo
Simbolo senso ciclico delle fasi corretto
Simbolo senso ciclico delle fasi incorretto
Rilevazione tensione necessaria per eseguire la misura
Simbolo batteria scarica
4.3.
AUTOTEST INIZIALE
Prima di iniziare qualunque misura eseguire i seguenti controlli:
• Usare lo strumento su una sorgente di tensione nota
• Il simbolo
si deve accendere con tensione presente sopra 40VAC anche con livello
di batteria basso o con batterie rimossa
• Cortocircuitare i puntali L1 e L2. Le seguenti azioni devono verificarsi:
➢ Tutti i LED ad eccezione del test di bassa impedenza devono accendersi
➢ Un suono è emesso
➢ Tutti i segmenti e la retroilluminazione del display si devono accendere

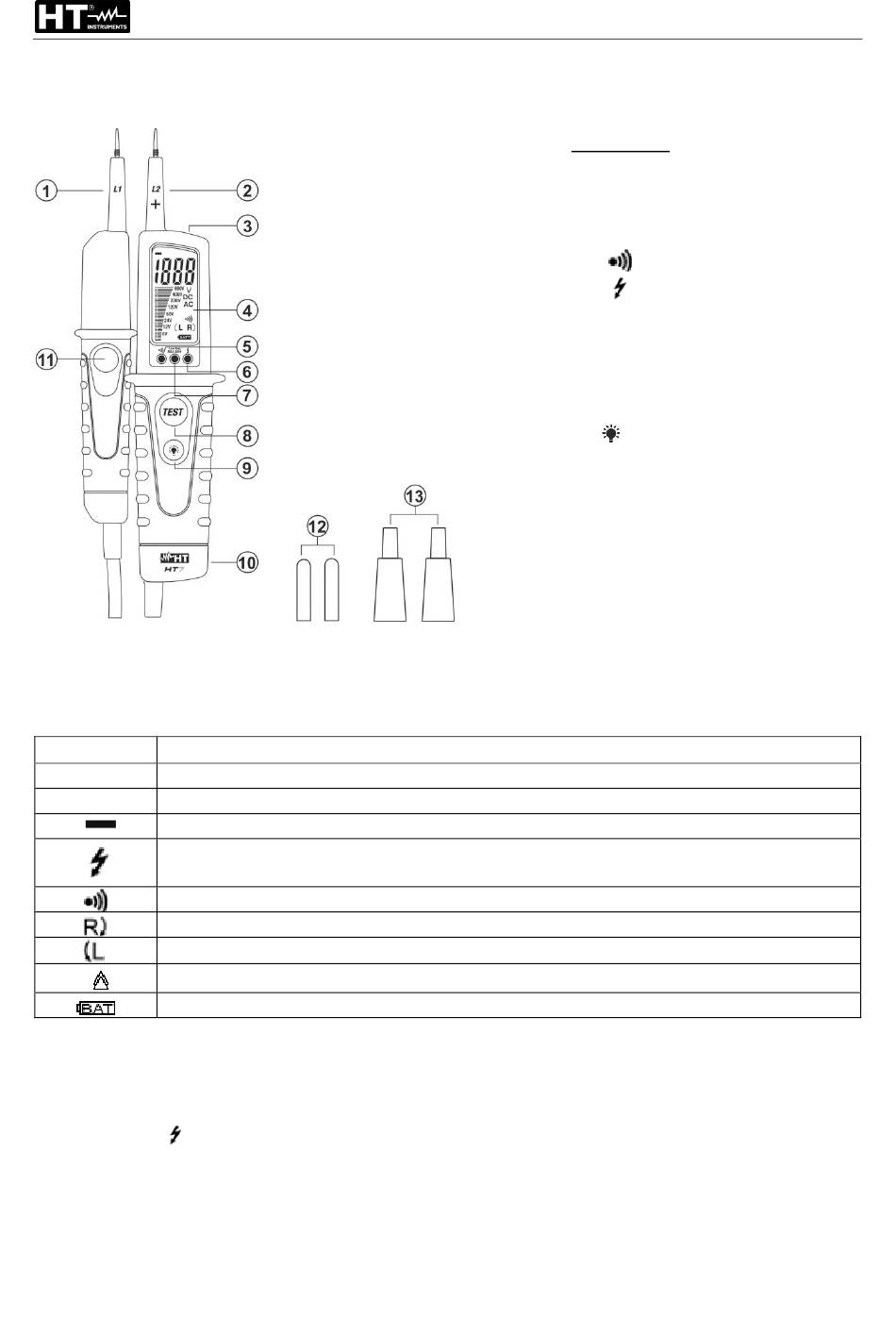

Fig. 1: Descrizione dello strumento
Descrizione
IT - 5
LEGENDA:
1. Puntale mobile L1
2. Puntale fisso L2
3. Torcia a luce bianca
4. Display LCD
5.
LED Test Continuità
6.
LED
avviso
rilevata
7. LED
misura
bassa impedenza
8. Tasto attivazione test con
bassa impedenza (L2)
9.
Tasto attivazione torcia a
LED bianca
10. Vano batterie
11. Tasto attivazione test con
bassa impedenza (L1)
12. Puntali metallici 4mm con
vite interna
13. Protezioni per singoli puntali
HT7
tensione
tensione
a
