5.3.
MESURE DE TENSION CA AVEC ENTREE A BASSE IMPEDANCE
• L'entrée maximale pour la tension CA est de 690V. Ne mesurez pas de
tensions plus élevées pour éviter les risques d'électrocution ou de
graves dommages à l'instrument
• Le symbole
dépasse 40VCA, même si les piles sont faibles ou si elles ont été
retirées
• Cette fonction est particulièrement utile pour tester les installations.
Grâce à la faible impédance d'entrée, la tension due au couplage de
capacité parasite est annulée. La lecture indique la tension
appliquée. De même, la tension de ligne à la terre (VL-PE) peut
déclencher des disjoncteurs différentiels (RCD). Cette procédure
de mesure peut être utilisée pour des mesures supérieures à 12V

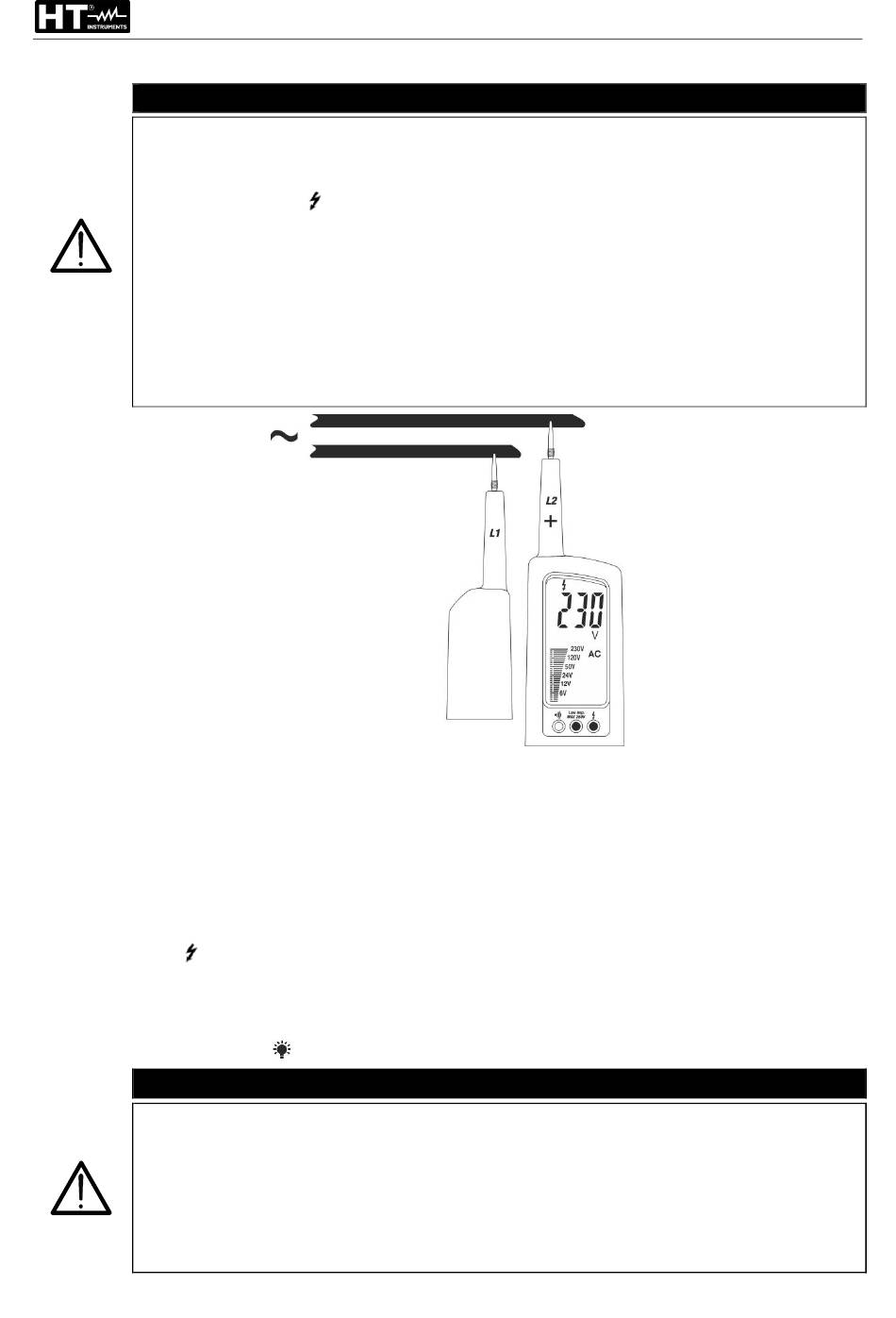

Fig. 4: Mesure de la Tension CA avec entrée a bassa impédance
1. Effectuez l'autotest préliminaire (voir § 4.3)
2. Connectez les sondes L1 et L2 à l'objet à tester (voir Fig.4). La mesure est effectuée
lorsque les sondes sont en contact avec des conducteurs sous tension
3. L'instrument s'allume automatiquement et la valeur de la tension alternative mesurée
est affichée en mode graphique et graphique à barres. Le symbole « AC » est affiché.
Laissez toujours l'instrument en position verticale pour une lecture optimale de
l'affichage
4. Le symbole
5. Appuyez simultanément sur les deux commutateurs (voir Fig.1 parties 8 et 11).
La tension appliquée est affichée sur l'écran LCD. La LED basse impédance
indique la mesure de tension basse impédance d'entrée (connexion de charge)
6. Appuyez sur la touche
• L'utilisation maximale autorisée de la mesure de la basse impédance
d'entrée est de 5s pour des tensions jusqu'à 250V et de 3s pour des
tensions jusqu'à 690V. Attendez ensuite 10min avant de prendre d'autres
mesures
• La valeur mesurée dans cette fonction doit être considérée comme
indicative et n'est pas conforme à l'incertitude déclarée dans la
mesure de tension CA/CC
est allumé chaque fois que la tension entre les sondes
est allumé pour les mesures de tension CA 100V à 690V, 50/60Hz
pour allumer l'illuminateur à LED blanche
ATTENTION
ATTENTION
FR - 8
