2. INSTALLATION

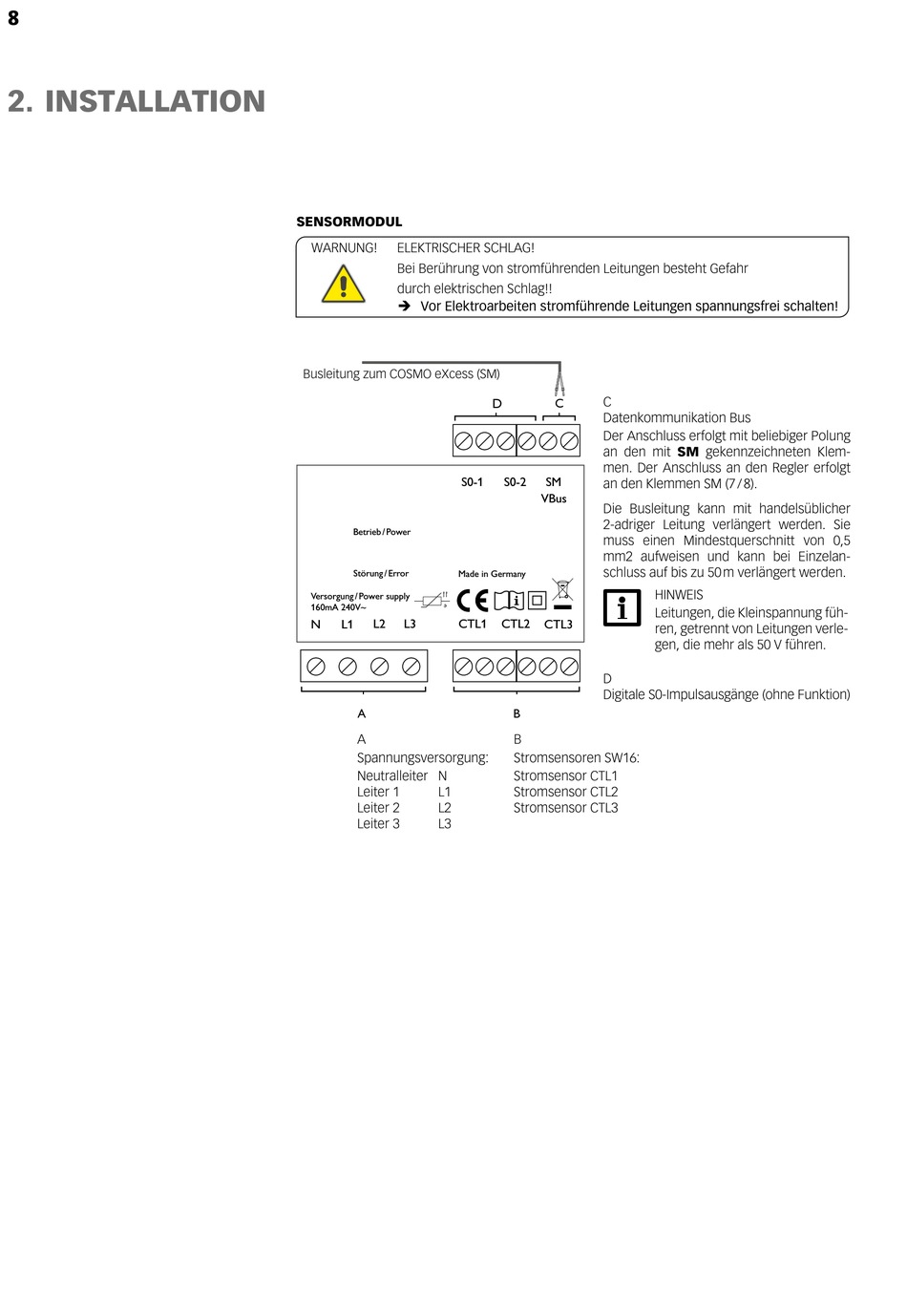

SENSORMODUL
WARNUNG!
ELEKTRISCHER SCHLAG!
Bei Berührung von stromführenden Leitungen besteht Gefahr
durch elektrischen Schlag!!
Î Vor Elektroarbeiten stromführende Leitungen spannungsfrei schalten!
Busleitung zum COSMO eXcess (SM)
S0-1
Betrieb / Power
Störung / Error
Made in Germany
Versorgung / Power supply
160mA 240V~
N
L3
CTL1
A
A
Spannungsversorgung:
Neutralleiter N
Leiter 1
L1
Leiter 2
L2
Leiter 3
L3
C
D
C
Datenkommunikation Bus
Der Anschluss erfolgt mit beliebiger Polung
an den mit SM gekennzeichneten Klem-
men. Der Anschluss an den Regler erfolgt
S0-2
SM
an den Klemmen SM (7 / 8).
VBus
Die Busleitung kann mit handelsüblicher
2-adriger Leitung verlängert werden. Sie
muss einen Mindestquerschnitt von 0,5
mm2 aufweisen und kann bei Einzelan-
schluss auf bis zu 50 m verlängert werden.
HINWEIS
Leitungen, die Kleinspannung füh-
CTL2
CTL3
ren, getrennt von Leitungen verle-
gen, die mehr als 50 V führen.
D
Digitale S0-Impulsausgänge (ohne Funktion)
B
B
Stromsensoren SW16:
Stromsensor CTL1
Stromsensor CTL2
Stromsensor CTL3
