Liquiline System CA80HA
Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D
HINWEIS
Leistungsaufnahme zu hoch für das Alarmrelais von Liquiline!
Irreparable Beschädigung des Basismoduls möglich
‣
Die Reinigungseinheit nur an Klemmen eines Zusatzmoduls (AOR, 2R oder 4R) anschlie-
ßen, nicht an das Alarmrelais des Basismoduls.

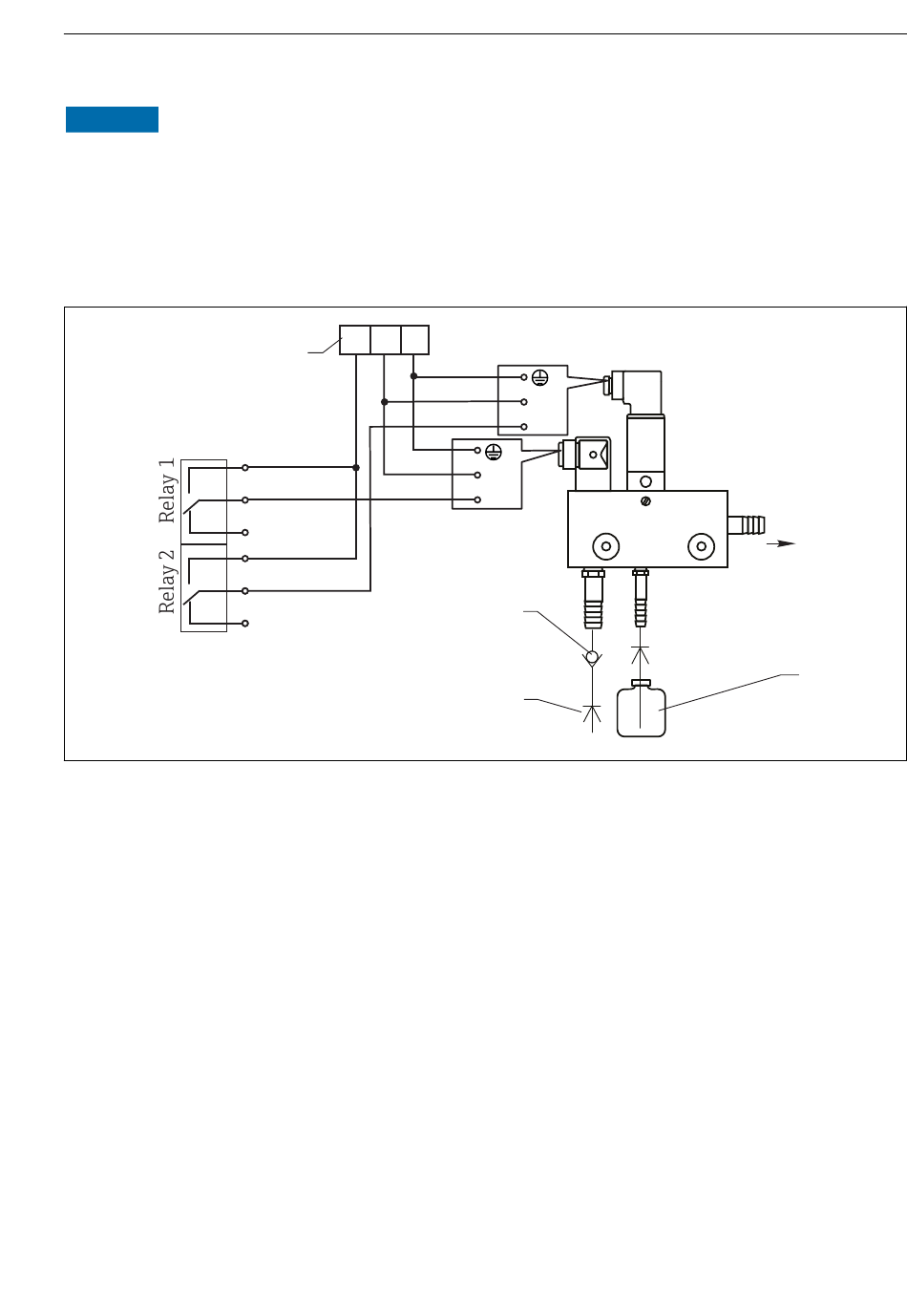

Beispiel: Anschluss des Injektor-Reinigungseinheit Chemoclean CYR10
CM44x/CM44xR/
CM44P
 43 Anschluss der Injektor-Reinigungseinheit CYR10
1 Externe Spannungsversorgung
2 Reiniger zum Sprühkopf
3 Vorratsbehälter mit Reiniger
4 Treibwasser 2 ... 12 bar (30 ... 180 psi)
5 Rohrtrenner (bauseitig vorzusehen)
Endress+Hauser
L N PE
1
41
42
43
41
42
43
CYR10B
1
2
1
2
5
4
Elektrischer Anschluss
2
3
A0028598
