Liquiline System CA80HA

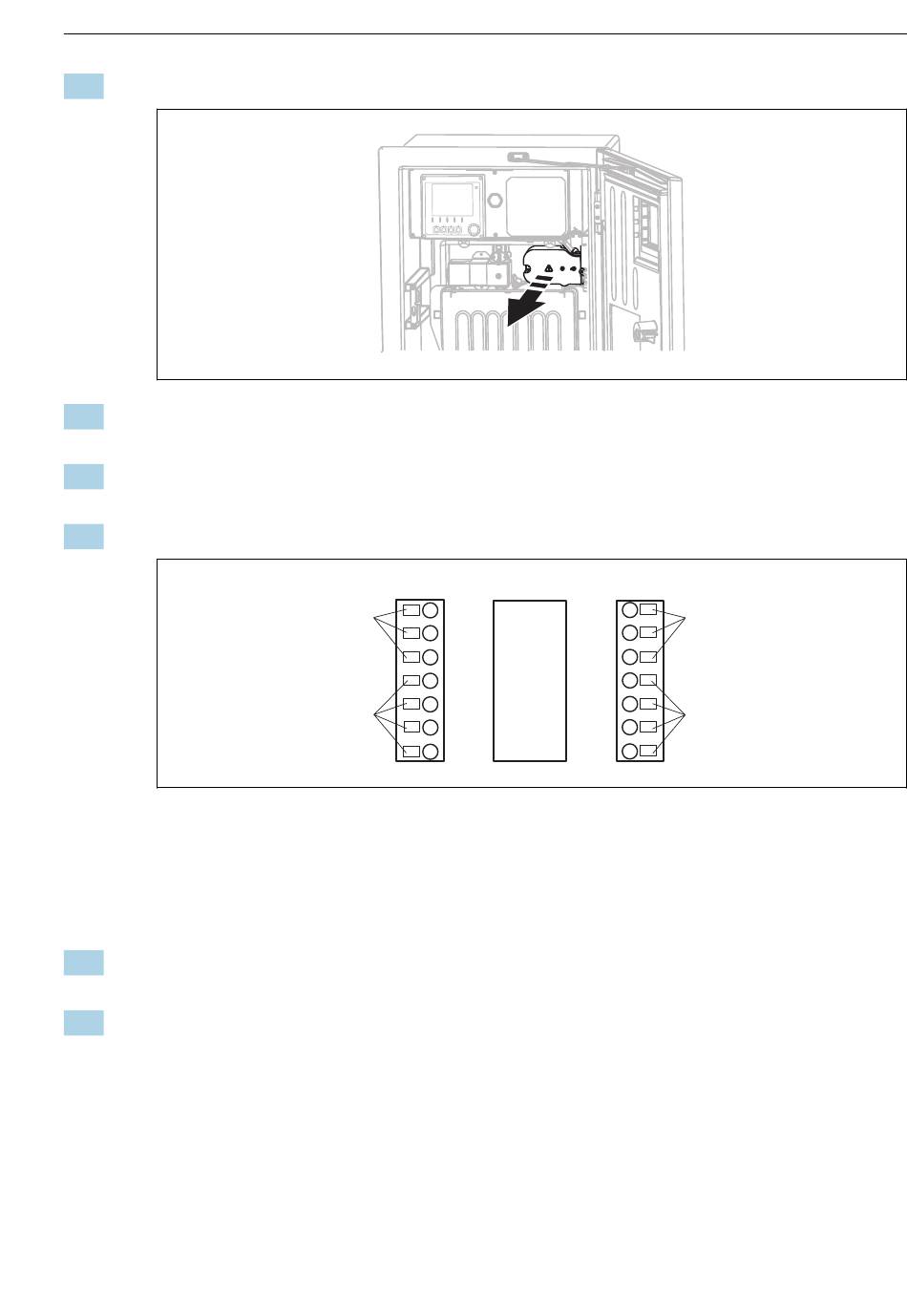

7. Die Schutzabdeckung in der rechten oberen Ecke entfernen.

8. Das Kabel im Gehäuse so verlegen, dass der freigelegte Kabelschirm in eine der Kabel-
schellen passt und die Kabeladern sich leicht bis zu den Steckklemmen verlegen lassen.
9. Die Kabelschelle aufschrauben und das Kabel einklemmen. Anschließend Schraube der
Kabelschelle wieder festziehen.
10. Das oder die Kabel (je nach Ausführung) an den folgenden Steckklemmen anschließen:

 26 Anschluss Liquiline System CAT820 / 860
1 Schlauchheizung 100 ... 120 V/200 ... 240 V AC (optional)
2 Anschlüsse Memosens und Kommunikation mit Analysator (optional)
SP1 Probeneingang
SP2 2. Probeneingang (optional)
11. Die Schutzabdeckung nach dem Anschluss befestigen. Darauf achten, dass keine Kabel
oder Schläuche eingeklemmt sind.
12. Die Trägerplatte mit den 6 Schrauben nach dem Anschluss befestigen.
Endress+Hauser
SP2
N BK
1
BK
L
PE GN/YE
86 GY
PK
85
2
97 GN
98 YE
SP1
N
1
L
PE
86
85
2
97
98
Elektrischer Anschluss
A0044866
A0028924
